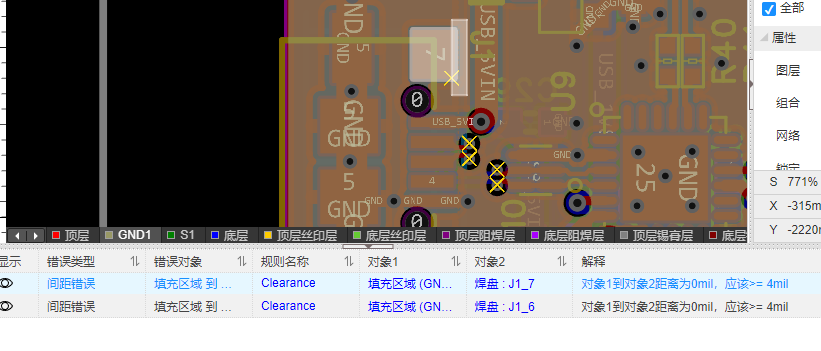

1、填充区域到焊盘过近，可以进行直接删除填充区域，或者有其他处理方法；

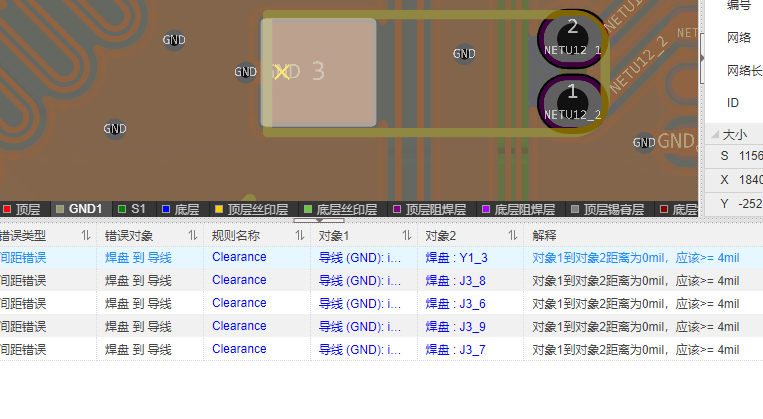

2、导线到焊盘，这种该如何处理；

3、过孔设计，是要将设计规则改掉好，还是说将过孔设计20mil；



\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小吴 官方
2024-05-08 11:23:30 来自未知
回复
1.实心填充是不会与其他不同网络的元素产生间距的，不同网络靠近了会容易短路。 2.同第一条，不同网络连接了容易短路，设置一样的网络或是分开距离。 3.这是我们支持的最小过孔/焊盘大小工艺
