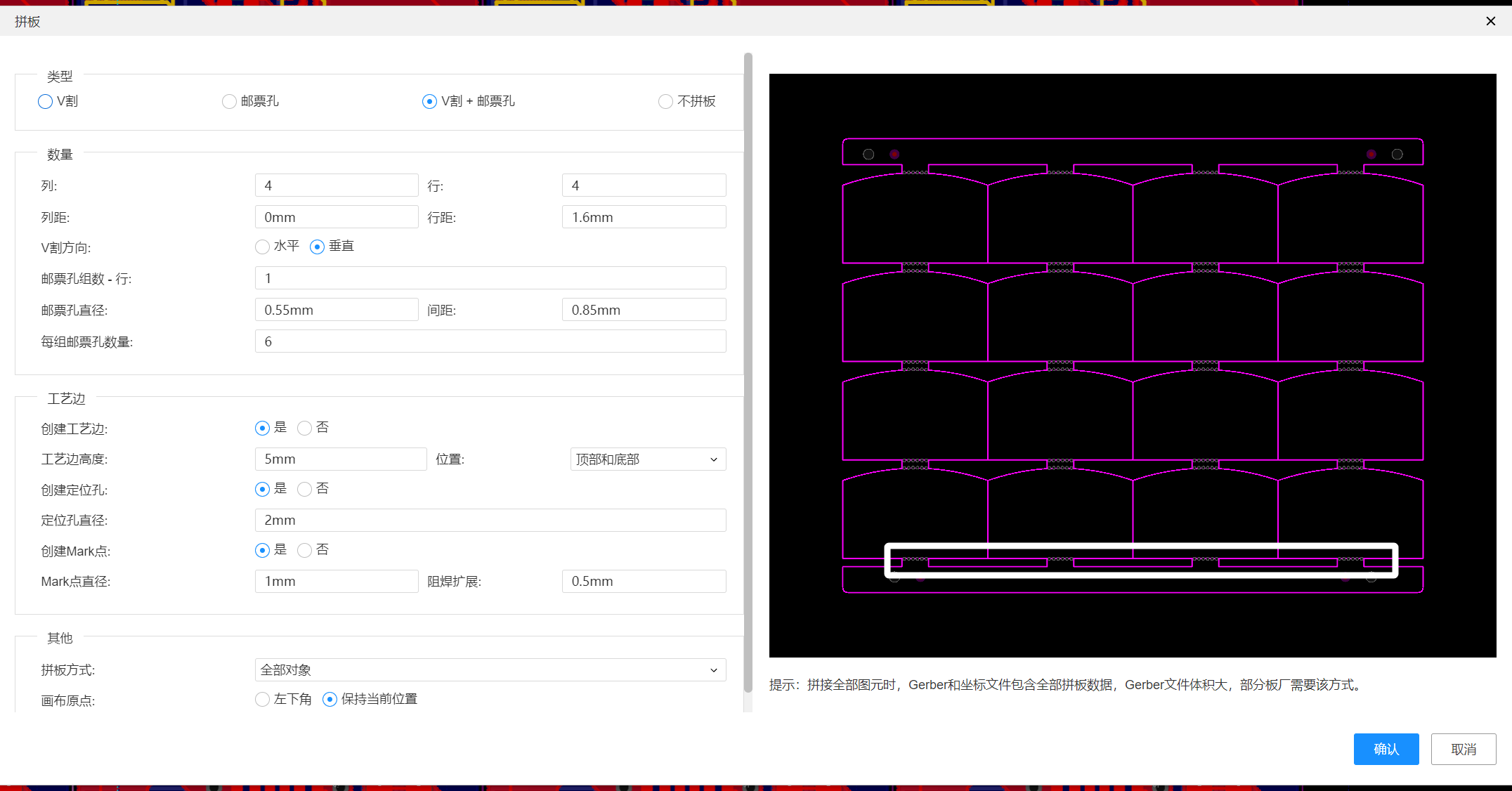

像这样的拼板，最下面一排可以做成V割，在以后的新版本里，能否添加上下工艺边和PCB可以分别选择连接方式（如图，上工艺边邮票孔，下工艺边V割）。



\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
溏心皮蛋 作者
2024-05-10 14:39:15 来自未知
回复
我的意思是，在工艺板设置里比如说我选择了 顶部和底部，能够弹出这样的选项。可以分别设置上下工艺边和PCB之间的连接方式。
嘉立创EDA小七 官方
2024-05-10 14:51:03 来自未知
回复
好的，这边帮您记录一下需求，后续等产品评估安排。
嘉立创EDA小七 官方
2024-06-01 14:58:52 来自未知
回复
您好，请您加一下我，关于这个需求有一些问题需要询问一下。
嘉立创EDA小七 官方
2024-05-10 14:23:23 来自未知
回复
您好，您的意思是在拼板中的“v割＋邮票孔”选项中增加自定义选择v割和邮票孔的位置吗？
