好大哥，我想问一下

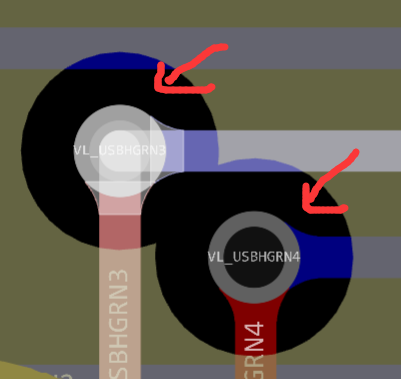

为啥人家的内电层过孔和内电层GND之前有空隙

但是我的过孔和内电层GND之间就没有空隙，然后报错了，我想问一下怎么设置

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA王工
2024-05-11 11:33:24 来自未知
回复
选中内电层，重建一下
987654xX239W 作者
2024-05-11 11:35:37 来自未知
回复
谢谢你
