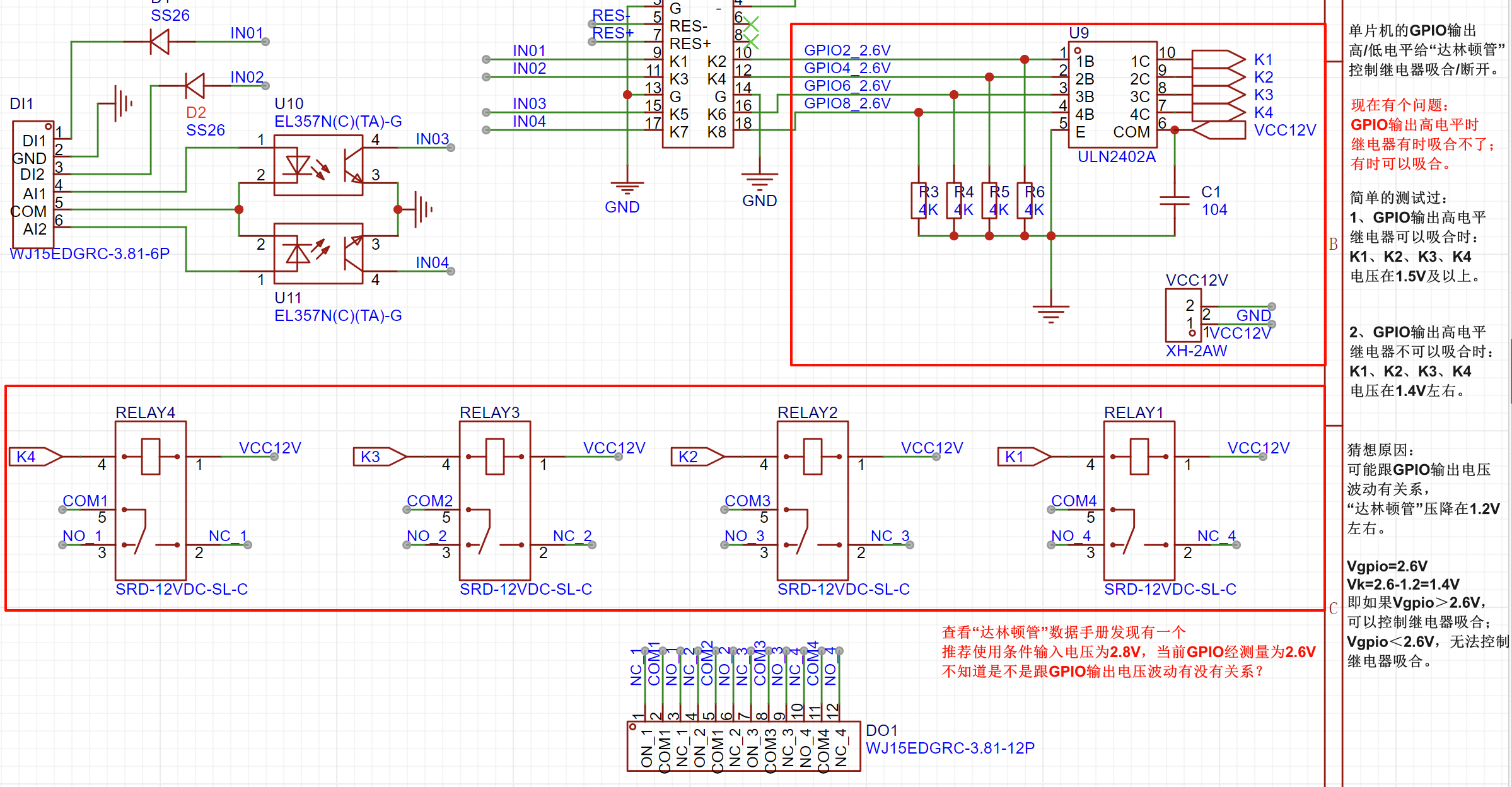

关于“GPIO输出达林顿管控制继电器”遇到一个有时能吸合，有时不能吸合的问题？

置顶

精

活动

765432vC178e 2024-05-12 22:35:02 来自未知板块：嘉立创EDA 互动量：635

求大神帮忙看看？急急急急急急！

\n#原理图设计#

#原理图设计#

嘉立创EDA

全部评论默认最新

2024-05-14 09:47:26 来自未知

R3  R4  R5  R6这四个下拉电阻，只是预防MCU GPIO口内部有上拉电阻，可能会误动作。 可以先取消这4个电阻试验一下。

作者

2024-05-14 14:00:06 来自未知

上面的数值就是没接这四个下拉电阻的。加了这四个下拉，GPIO接“达林顿管”时电压为0.67左右。

作者

2024-05-13 08:45:29 来自未知

那个GPIO输出吸合继电器和无法吸合继电器时，写的量的电压写错了。
