1、可以再双击器件时,自动弹出元器件信息么?点击后,再点击右侧好不爽


2、现在可以像CAD一样画准确距离的直线了么?


3、测量距离的信息可以保持在pcb图上么?



4、可以再pcb板取消高亮时,再原理图中也取消高亮啊



5、原理图也能高亮网络么?



\n#其他问题#
#其他问题#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小七 官方
2024-05-13 14:00:42 来自未知

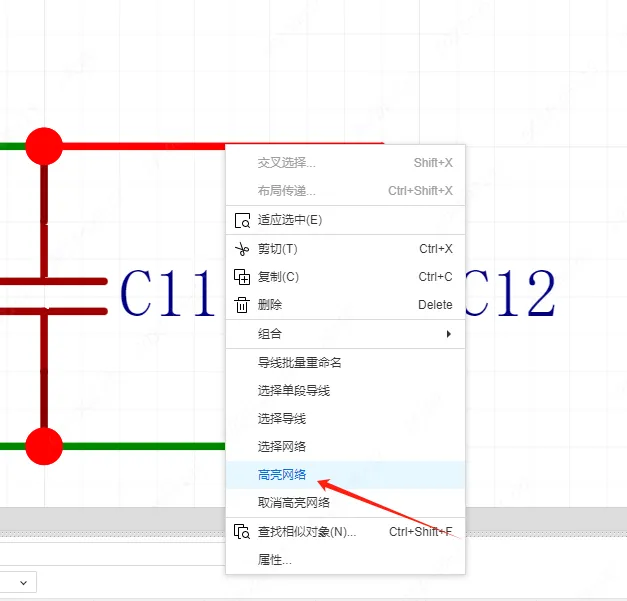

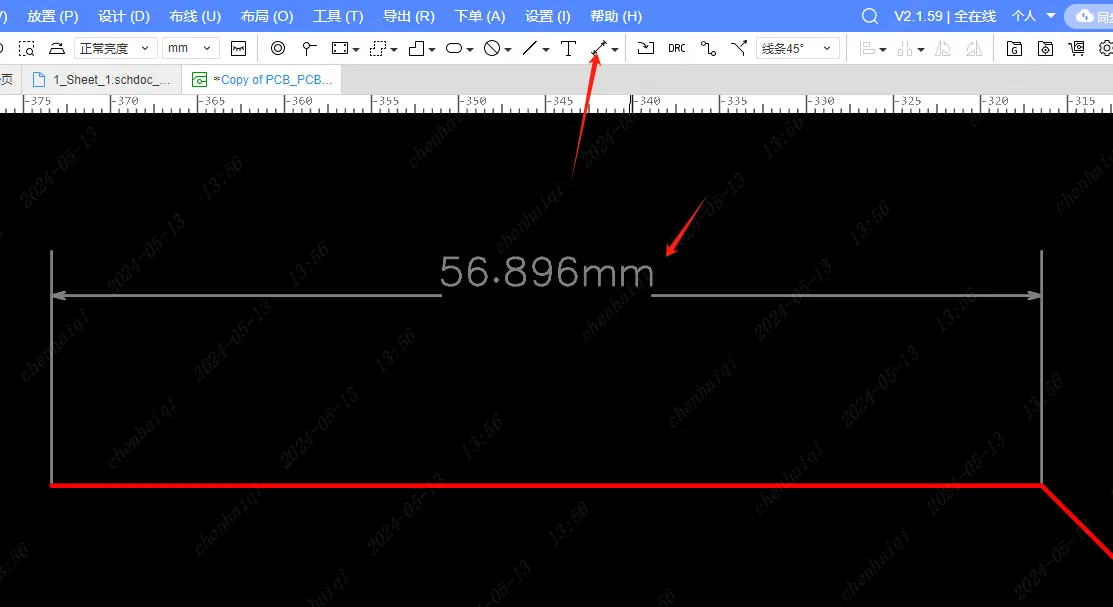

您好,针对您的问题做出以下回复: 1.底部面板搜索器件之后双击就可以进行放置了。如图一 2.想要精确长度的直线目前可以在绘制直线之后右边进行设置长度。 3.测量长度的尺寸是可以保存在pcb上的,如图二。 4.没能明白是操作,可以详细说一下。 5.原理图可以高亮网络。如图三。
城北包老师
2024-05-16 14:53:09 来自未知
4.估计指的是,在设计覆铜板的时候,假如左键点击了元件“R1”,回到原理图,原理图中的"R1"就会高亮显示,但有的时候,一个原理图下有两块覆铜板的话,第一块设计的时候点了“R1”但没取消,打开第二块设计的覆铜板的时候,原理图中的“R1"仍然会是高亮显示。
嘉立创EDA小七 官方
2024-05-16 14:59:32 来自未知
一般情况下,一个原理图只能对应一个pcb,交叉选择高亮和布局传递的功能也只能够在一个原理图和一个pcb之间进行。
876543mM256o 作者
2024-05-19 12:01:10 来自未知
1、我想在pcb或者原理图的器件上双击就可以弹框查看器件主要信息 2、原理图选中器件后,再回到pcb中,pcb中高亮的器件取消选中后,再回到原理图中,原理图中该器件还是高亮的,多个原理图时不太方便。 3、pcb中高亮的网络不明显,最好和布线时那样高亮 4、没有实时检测和自动规避错误的功能,比如短路了也照样可以画,不太好 5、增加上更改器件位置时,布线可以自动跟随的功能吧 6、请将铺铜的框和铺铜隐藏显示合为一个选项吧
876543mM256o 作者
2024-05-19 12:05:32 来自未知
以前觉的立创可以代替ad,现在感觉立创缺陷好多啊,ad就是没有3D模式不好。希望立创也可以想AD那样好用
嘉立创EDA小七 官方
2024-05-20 09:41:36 来自未知

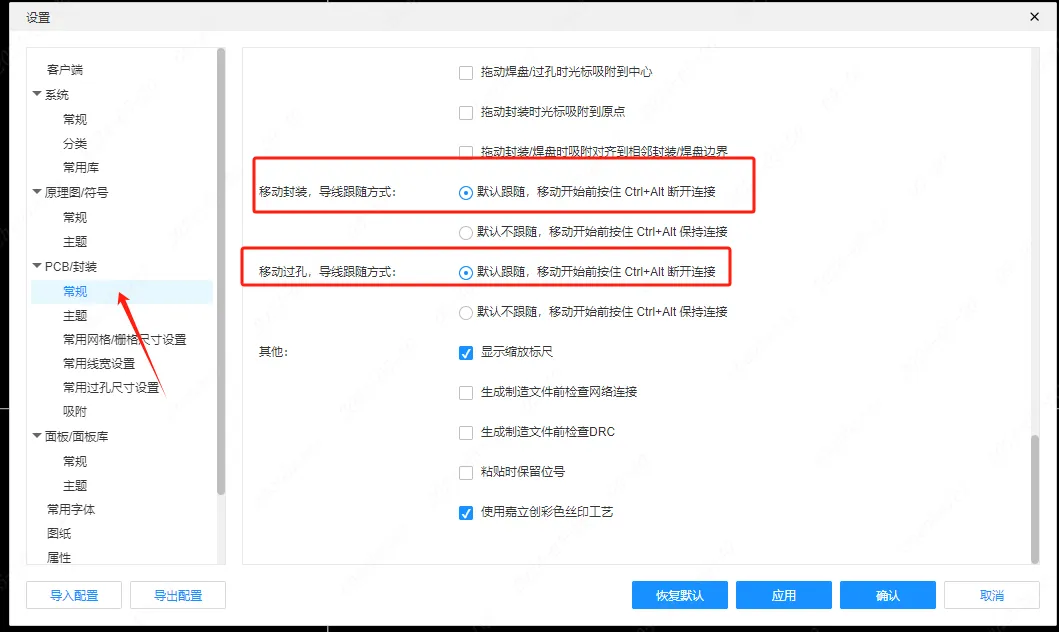

您好。 1.暂时不支持。底部面板有基础属性信息可以看到。原理图搜索面板可以直接跳转数据手册。 2.2.2版本已优化该功能。 3.pb的网络高亮已经比较明显了。请问您建议如何在明显一点呢? 4.可以把实时drc功能打开。如图1 5.可以把布线跟随移动的设置勾选上。如图二 6.2.2版本已合并。
876543mM256o 作者
2024-05-23 15:28:17 来自未知
1赶紧支持吧,不然太不方便了,直接双击,立马弹框显示多舒服啊 3、布线时,其他的网络和铜皮都变暗了。高亮网络时,没有这样,区分不清 还有希望在布线是,当布线超出当前显示区域时,pcb图可以自动跟随布线滚动显示
876543mM256o 作者
2024-05-23 15:29:04 来自未知
我原理图转为pcb图时,全部镜像了是怎么回事啊?
876543mM256o 作者
2024-05-23 15:35:31 来自未知
无法在交互布线的时候,可以同时安放过孔,希望在布线时,通过一个按快捷键后,增加一个过孔,并且可以改变布线层继续布线
嘉立创EDA小七 官方
2024-05-23 15:46:50 来自未知
您好,您加我一下我,有什么建议我们私聊,谢谢。
嘉立创EDA小吴 官方
2024-05-23 15:46:58 来自未知
专业版如何布线切层时放置过孔视频教程您看下:https://www.bilibili.com/video/BV1JV4y1A7dj/
嘉立创EDA小吴 官方
2024-05-23 16:03:43 来自未知
3.高亮对比还是很明显的吧
