矩形板框是第一版没有适配外壳画的

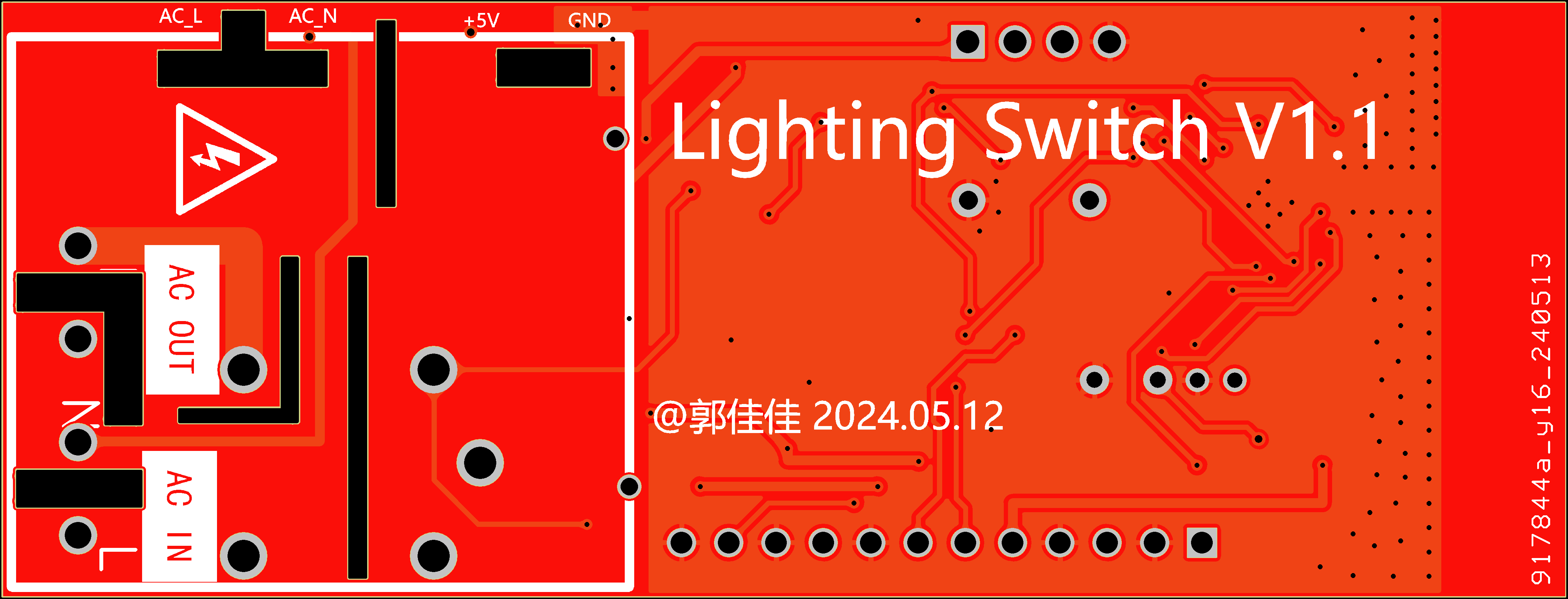

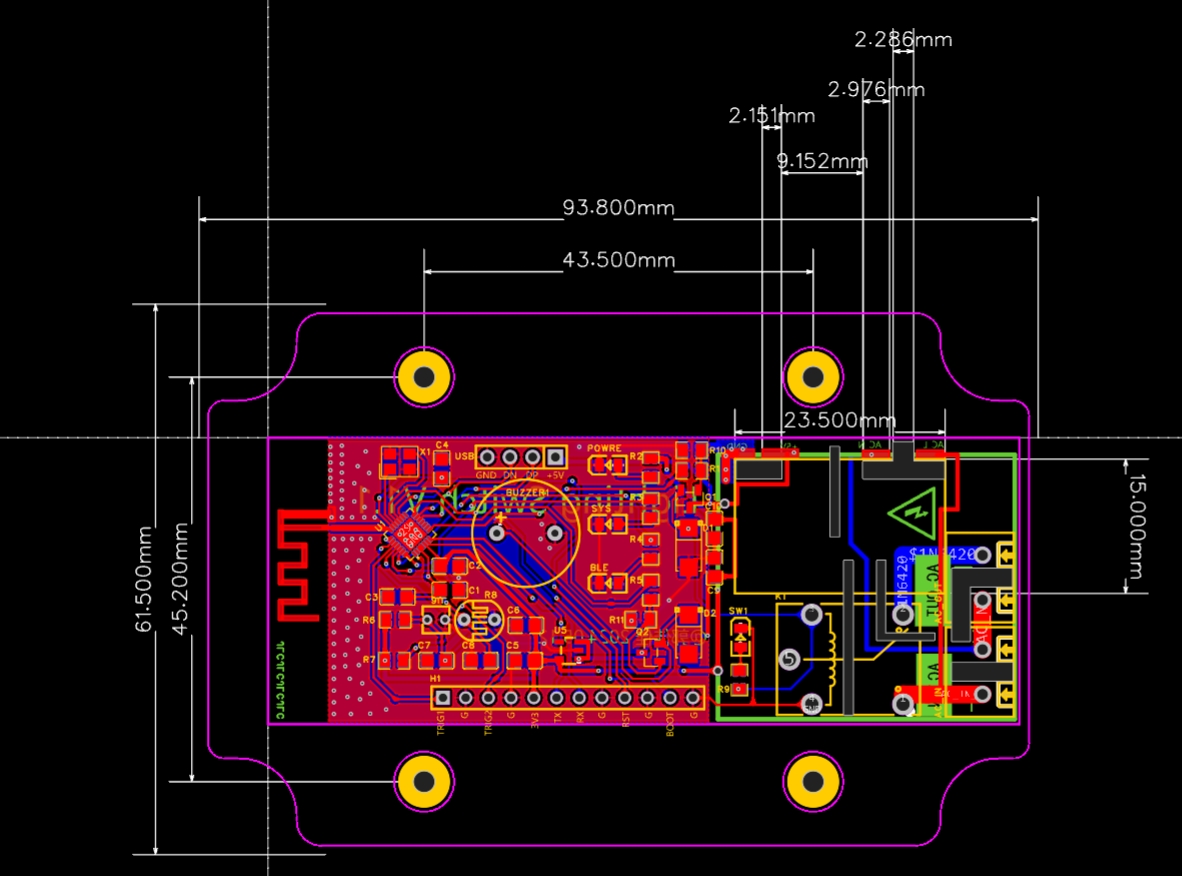

最外面的板框是第二版为了适配外壳改进的；

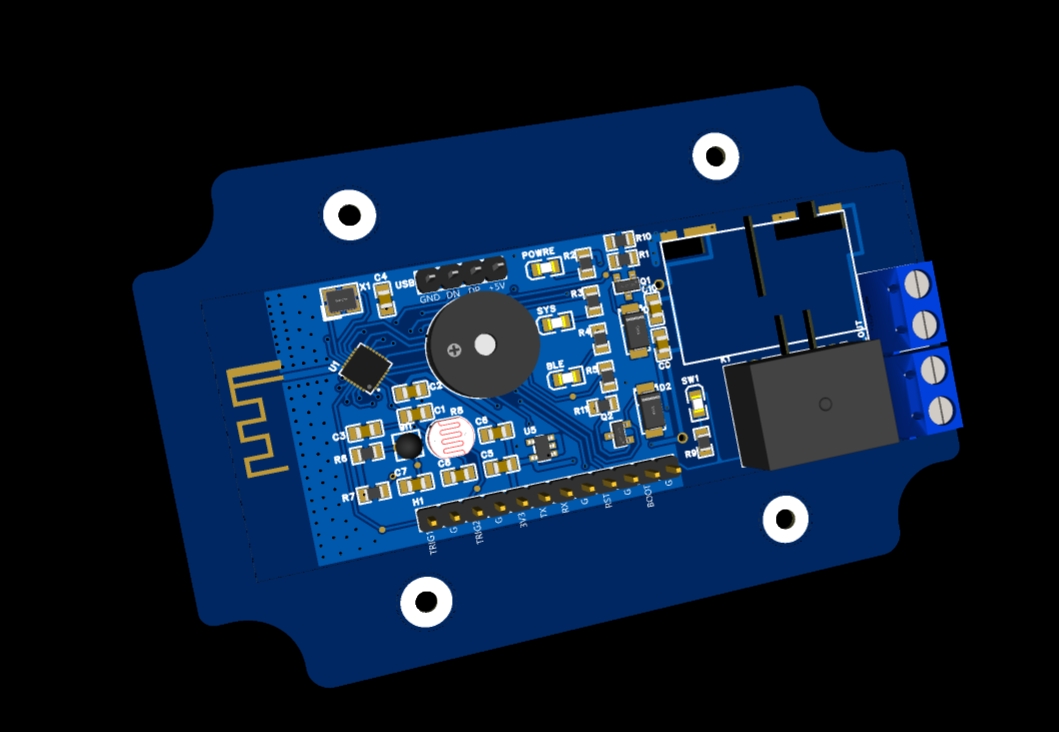

今天打样生产出来发货后，看到实物仿真图，和预期的不一致

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小吴 官方
2024-05-16 09:24:24 来自未知
回复
您好，下单仿真图只是参考。关于内外放边框处理逻辑：主要是取外面最后面的一层，比如外面一层是边框层，里面的机械层画的，则里面的机械层会忽略不会挖槽。如果外面机械层，里面是边框层，只会取机械层，里面边框层会忽略也不会挖槽。如果两个层一样，则可以会挖槽。也可以下单选择确认生产稿核对下。
