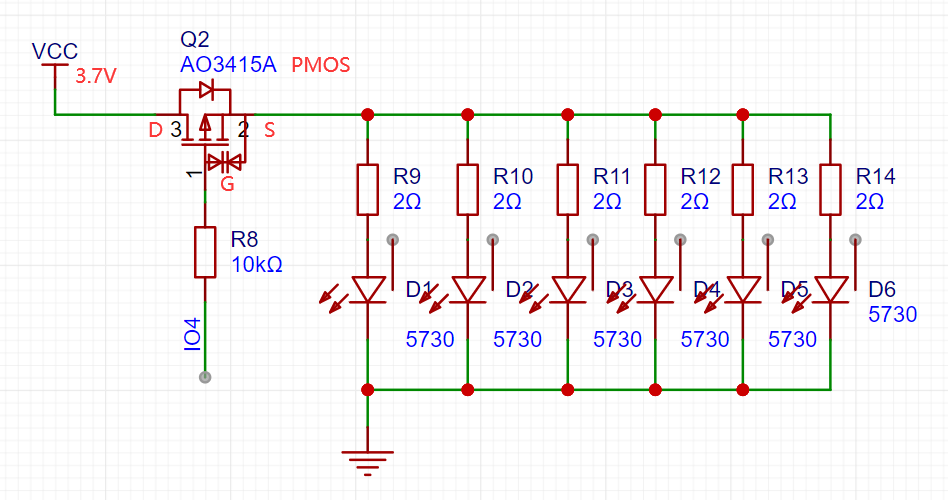

MOS管：AO3415A

  • 是一款低电压、低 R_DS(ON) 的 p 沟道功率 MOSFET
  • 额定电压: -30V
  • 连续漏极电流: -3A
  • 静态 R_DS(ON): 55mΩ(典型值)
  • 栅极-源极电压(V_GS): -4V 到 0V
  • 封装: SOT-23



MCU: 3.3V



LED：5730灯珠（150ma）



\n#原理图设计#
#原理图设计#
嘉立创EDA
全部评论 默认 最新
321098fG300R
2024-06-24 16:18:33 来自未知
回复
你这个限流电阻太小了，二极管会烧坏的
765432vC810o
2024-05-21 20:51:09 来自未知
回复
MOS管的S接电源侧，D接负载，S和G之间接一个电阻
109876kK021d
2024-05-17 14:37:46 来自未知
回复
灯珠不知道点不点的亮，MOS管应该可以点亮
