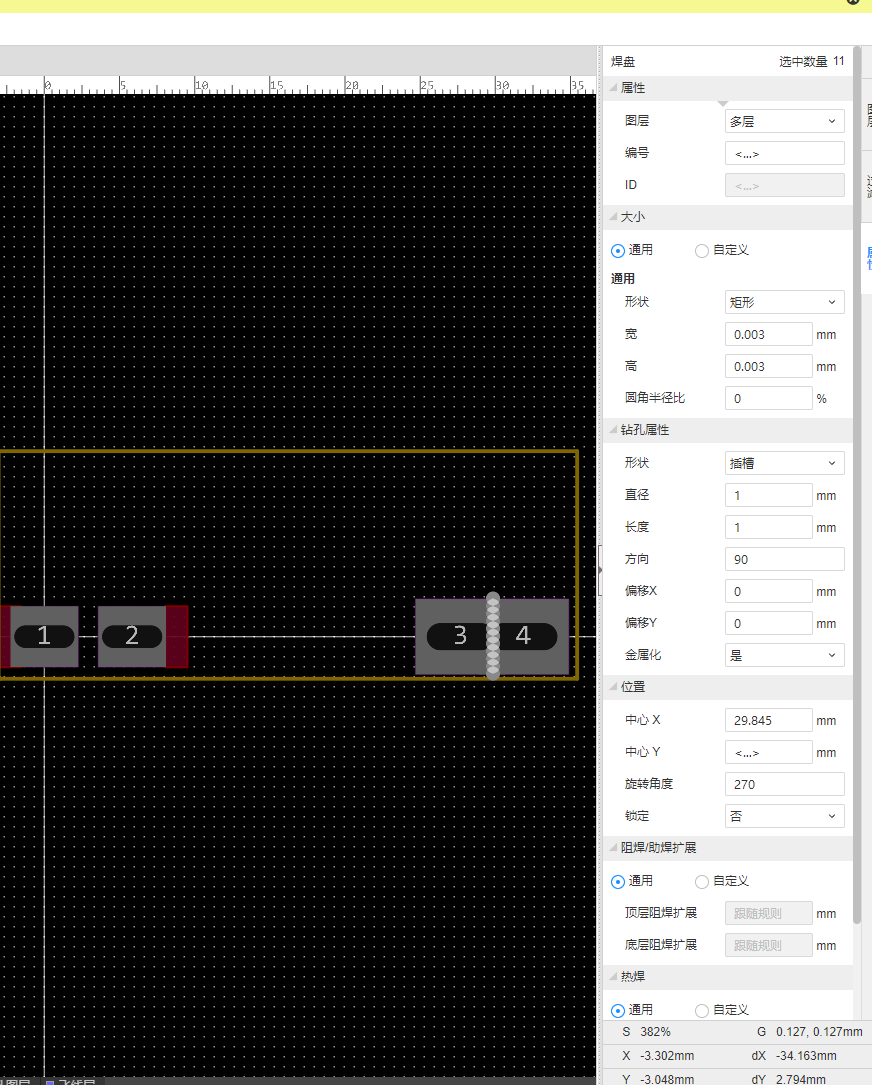

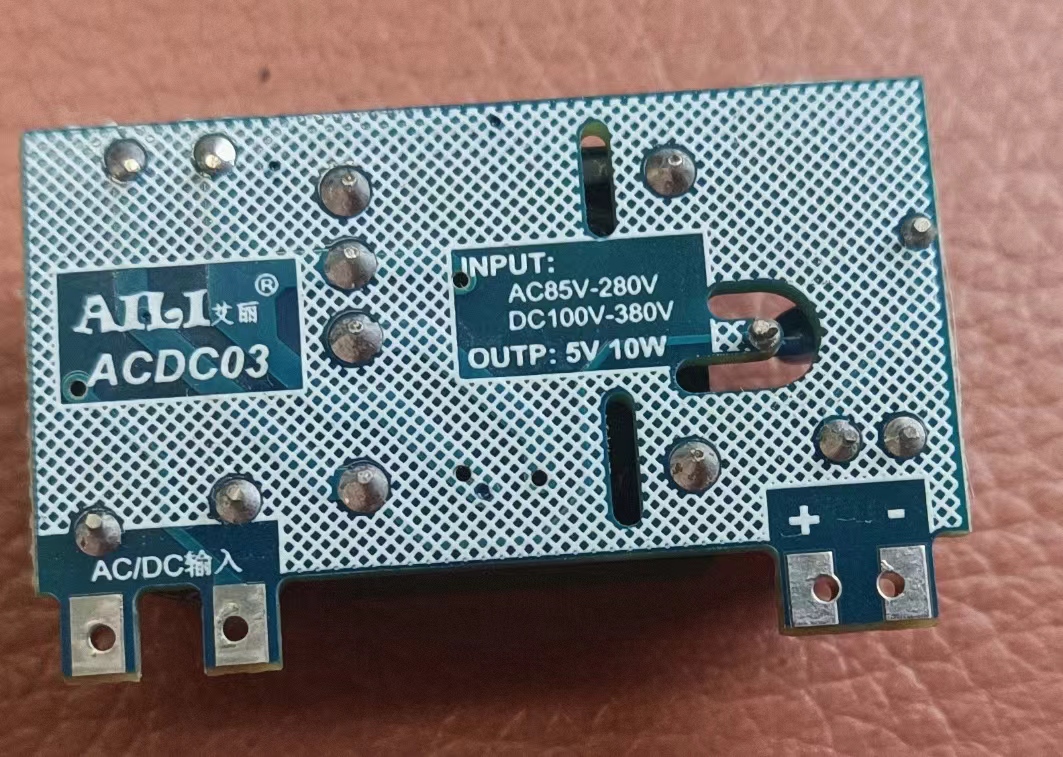

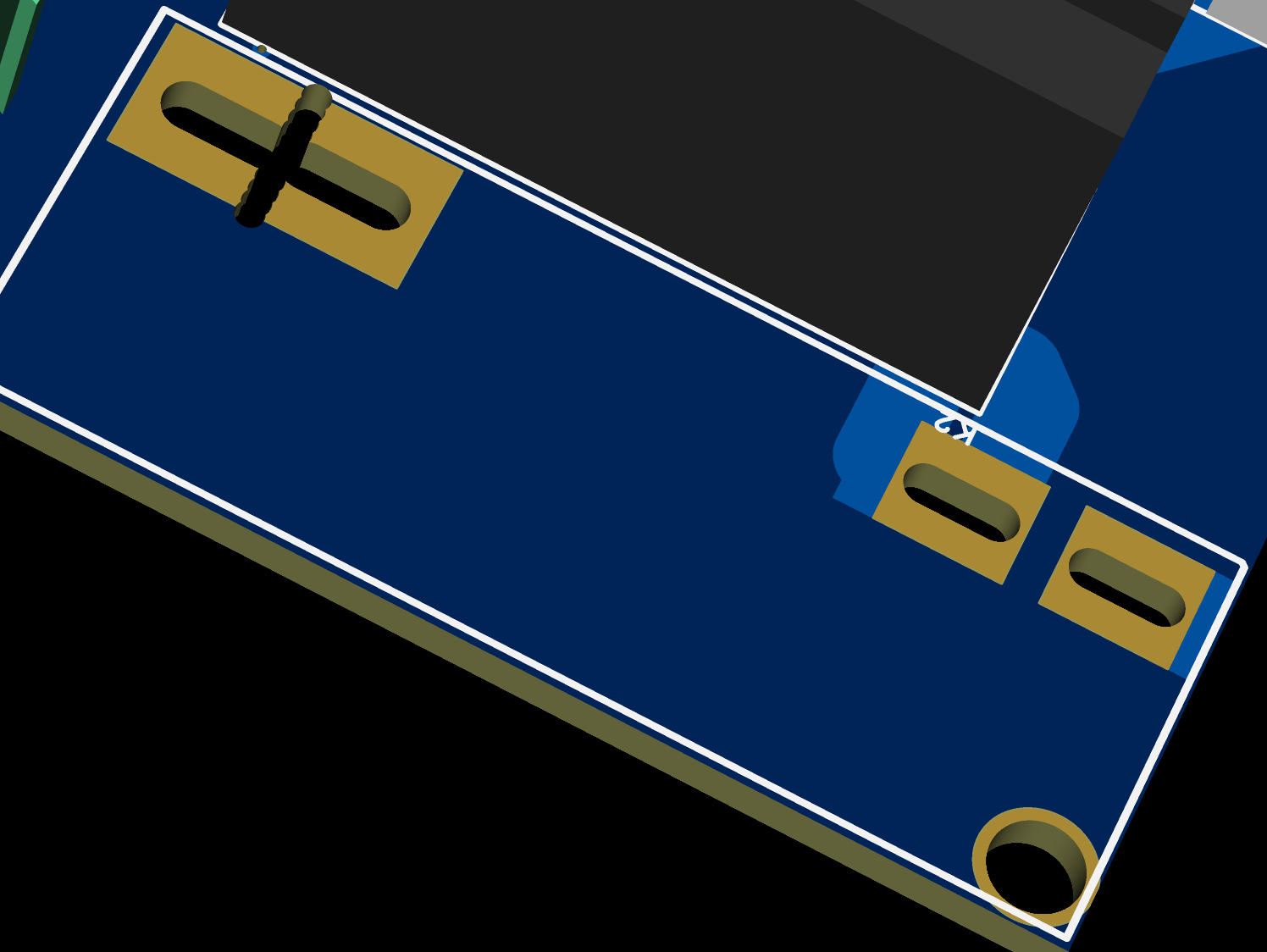

技术大佬,我想在板子上焊接这种电源模块,然后做这个焊盘,可以用一排小焊盘来将两个焊盘分割开吗?中间小的焊盘孔是不是会有沉铜导致达不到分割的效果?看3D图,好像有沉铜效果,心里没底,路过的大佬帮忙指点,谢谢大佬线先了

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
城北包老师
2024-05-16 14:41:02 来自未知
回复
手动画一条粗导线，然后选择导线右键设置为穿孔，内壁就不会有沉铜
098765mN977S 作者
2024-05-17 08:25:35 来自未知
回复
谢谢
嘉立创EDA小七 官方
2024-05-16 13:49:02 来自未知
回复
您好，请问您是要做左边这种效果还是右边这种？是要挖断中间区域吗？是想要内壁没有铜吗？
098765mN977S 作者
2024-05-16 13:55:49 来自未知
回复
你好,我做的上下打孔的方向插槽是想内壁没有铜,把5V和GND断开,然后安装这个电源模块,不至于5V和GND短路
嘉立创EDA小七 官方
2024-05-16 14:02:55 来自未知
回复
如果是放置焊盘的话就是内壁有铜的，需要吧右侧属性栏的金属化关闭才会内壁无铜，如果是想要两个网络的话建议放置两个焊盘，中间不要连接在一起，中间放挖槽区域就好了，挖槽区域内壁无铜。
