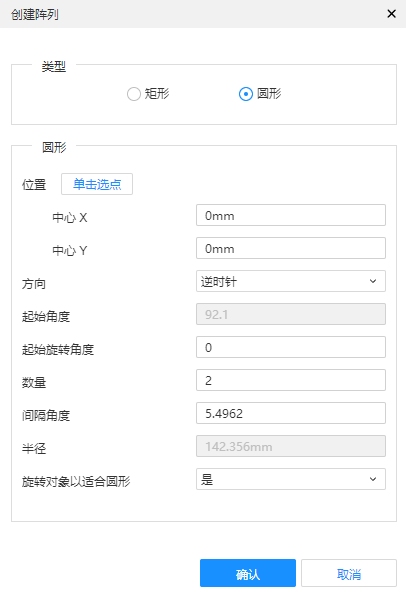

比如阵列一个过孔，按照下面是参数进行圆形阵列

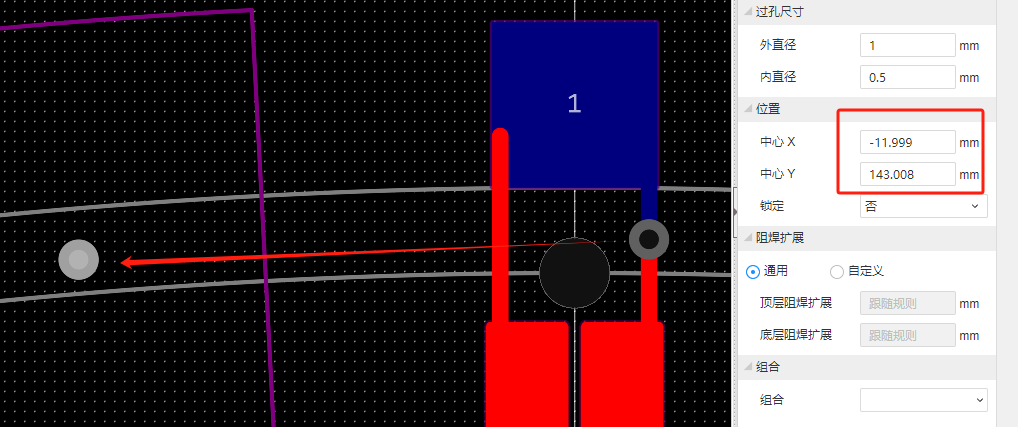

1  单独阵列过孔，圆形，角逆时针，角度5.4962°

    阵列后的孔中心为-11.999，143.008

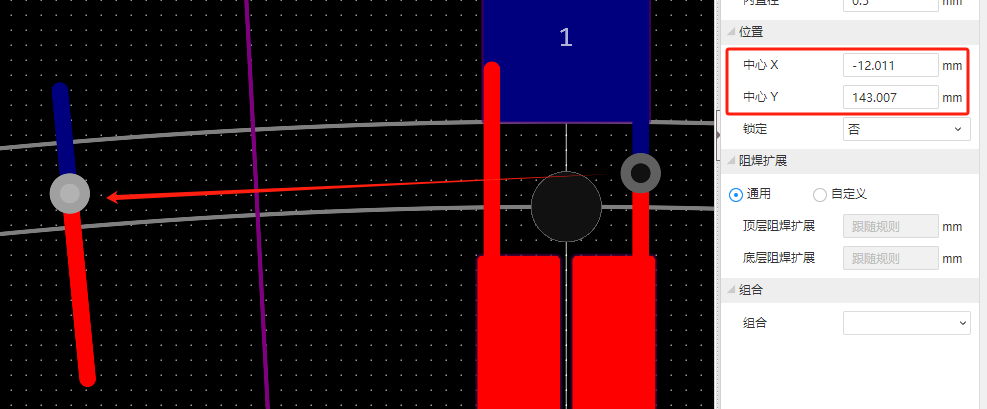

2  过孔和两条导线一起阵列

阵列后的孔中心为-12.011，143.007

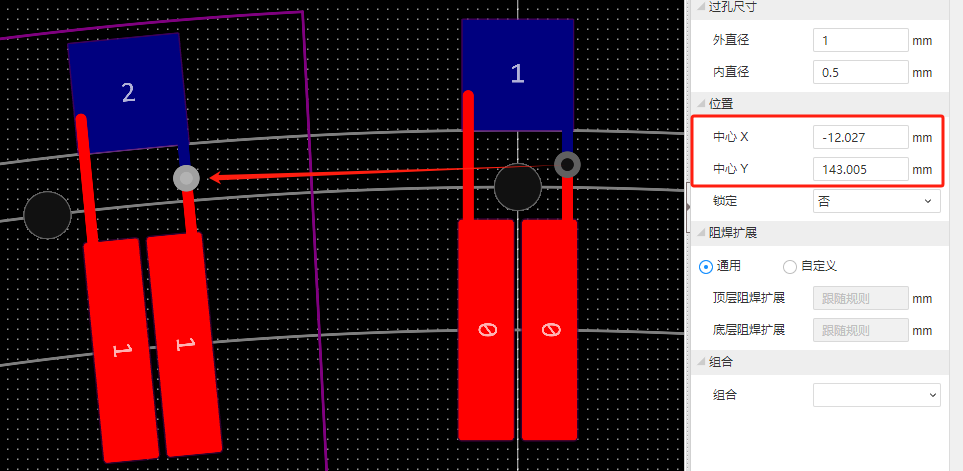

3  过孔和导线焊盘一起阵列

阵列后的孔中心为-12.027，143.005



为什么每次阵列后孔的中心会不一样呢？

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA王工
2024-05-17 14:51:15 来自未知
回复
你选不同图元组合，它们整体的中心相距原点的位置都会不一样，由于圆形阵列的半径有差异，所以步进相同角度时阵列出的过孔坐标就会有差异
