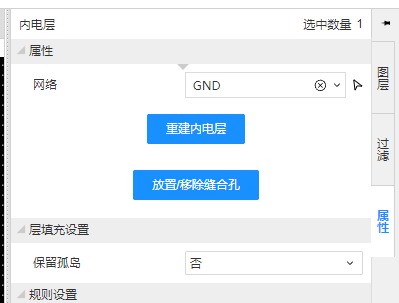

首先，降保留孤岛选择否

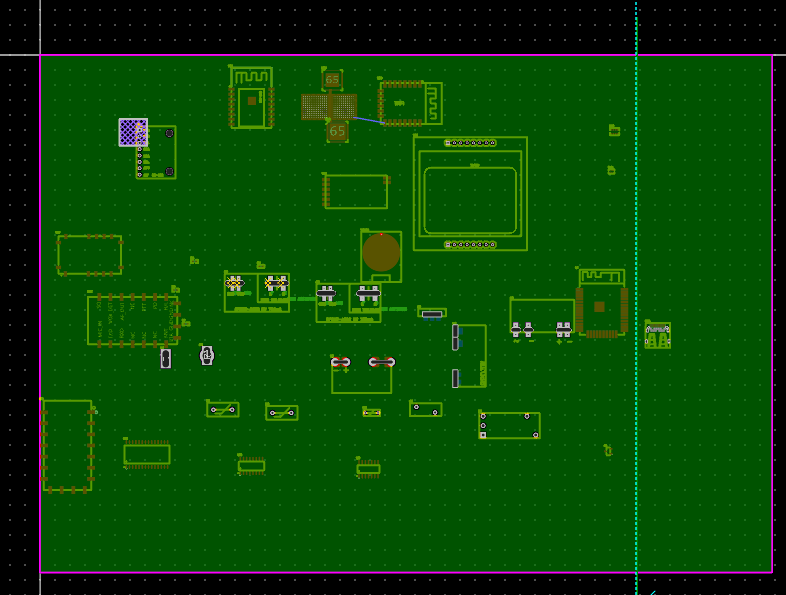

然后进行电器分割

这时我的右侧是没有gnd网络的，这时候进行重新铺铜

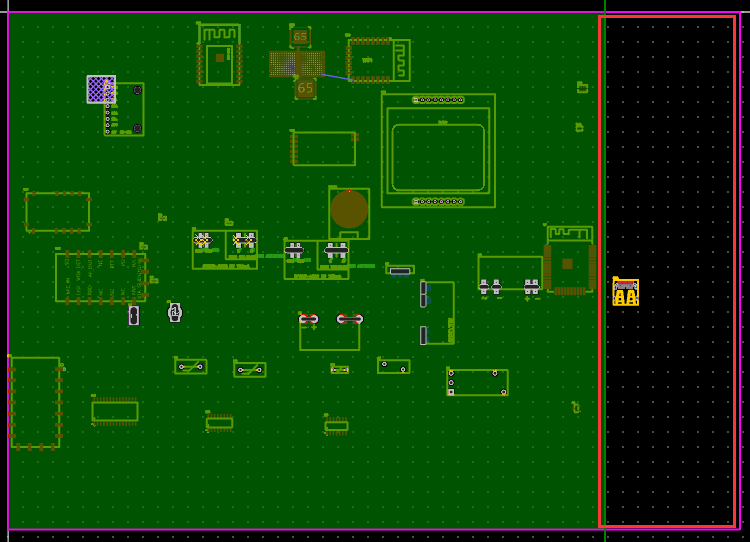

右侧这里就空了，空了是正常的，因为没有保留孤岛，但是再也没办法选中了，想改网络也没办法了，当发生这种事情时只能后退，或者重新分割，很不友好，待优化。



\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小七 官方
2024-05-20 09:08:56 来自未知
回复
您好，请问您使用的版本号是多少呢？
321098dF590h 作者
2024-05-20 09:14:17 来自未知
回复
专业版2.1.57
嘉立创EDA小七 官方
2024-05-20 09:27:02 来自未知
回复
在官网升级一下2.1.59看看。
321098dF590h 作者
2024-05-20 09:43:34 来自未知
回复
还是一样
嘉立创EDA小七 官方
2024-05-20 10:01:47 来自未知
回复
工程里缺掉的那块是孤岛，内电层先把保留孤岛设置成是分割铺铜才会显示，设置为否分割的铺铜就会消失，需要选中折线分出来那一块，设置网络并且该区域有与铺铜网络相同的元素，重新把内电层保留孤岛设置为否，这样铺铜都会显示。
