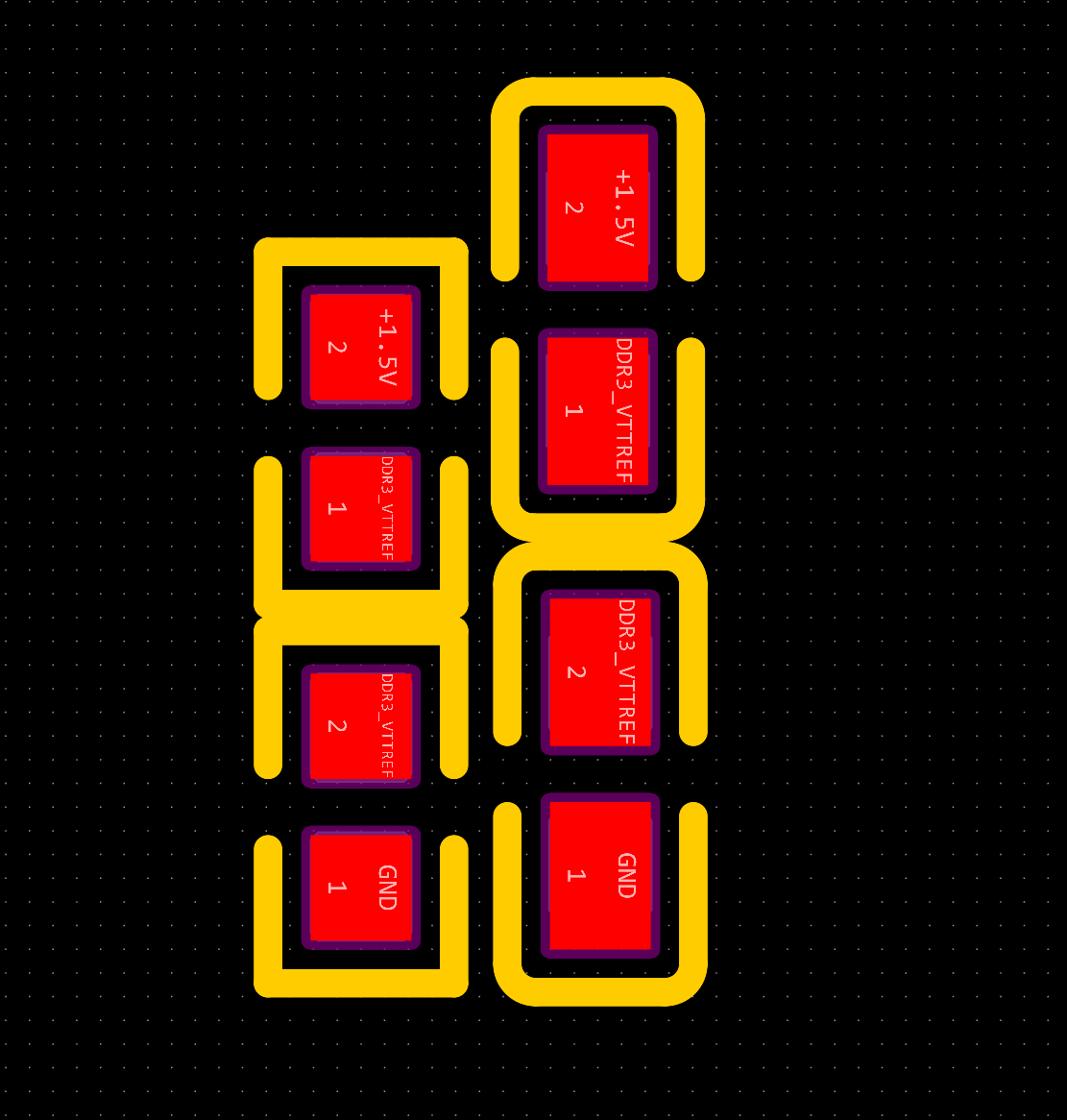

用的是系统库，0603都是差不多大的，但0402的电容封装比电阻封装长不少，看起来很不协调，是出于什么原因？



\n#库文件设计#
#库文件设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小吴 官方
2024-05-27 10:48:45 来自未知
回复
电容普遍比电容厚，为了保证焊接是边缘爬锡的质量，电容焊盘设计会加长一些。
小毛驴
2024-06-07 10:22:35 来自未知
回复
电容为什么比电容厚啊
NyaYou 作者
2024-06-08 00:26:35 来自未知
回复
应该是电阻比电容厚一些，从侧面看，电容是方的，而电阻是扁的，相对来说焊接时电容需要更多的锡，为了SMT时钢网能留更多的锡膏，所以焊盘更长一些，估计纯手工焊接差距不大
543210fF280n
2025-04-18 11:40:46 来自陕西
回复
应该是电容比电阻厚[呲牙][呲牙]
没有更多啦~
