最近设计了一块双面板，实际面积有差不多一张A4纸大，在用菲林分别打印顶层和底层时发现只有版面中间的焊盘可以重合，两边的焊盘错位达到了1MM左右。不管是直接打印还是导出成PDF再打印都是一样。请问如何解决。

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
UserSupport 官方
2024-05-30 13:48:21 来自未知
回复
你在底层的时候是否没有勾选镜像？
109876pO591M 作者
2024-05-30 14:57:23 来自未知
回复
我顶层已经选镜像，所以底层不能选了。
109876pO591M 作者
2024-05-31 00:00:38 来自未知
回复
问题解决了，果然是镜像的问题，要么两个都镜像要么都不镜像。谢谢版主。
嘉立创EDA小吴 官方
2024-05-30 09:25:17 来自未知
回复
您好，具体分别截图下看看区别。
109876pO591M 作者
2024-05-30 13:45:58 来自未知
回复

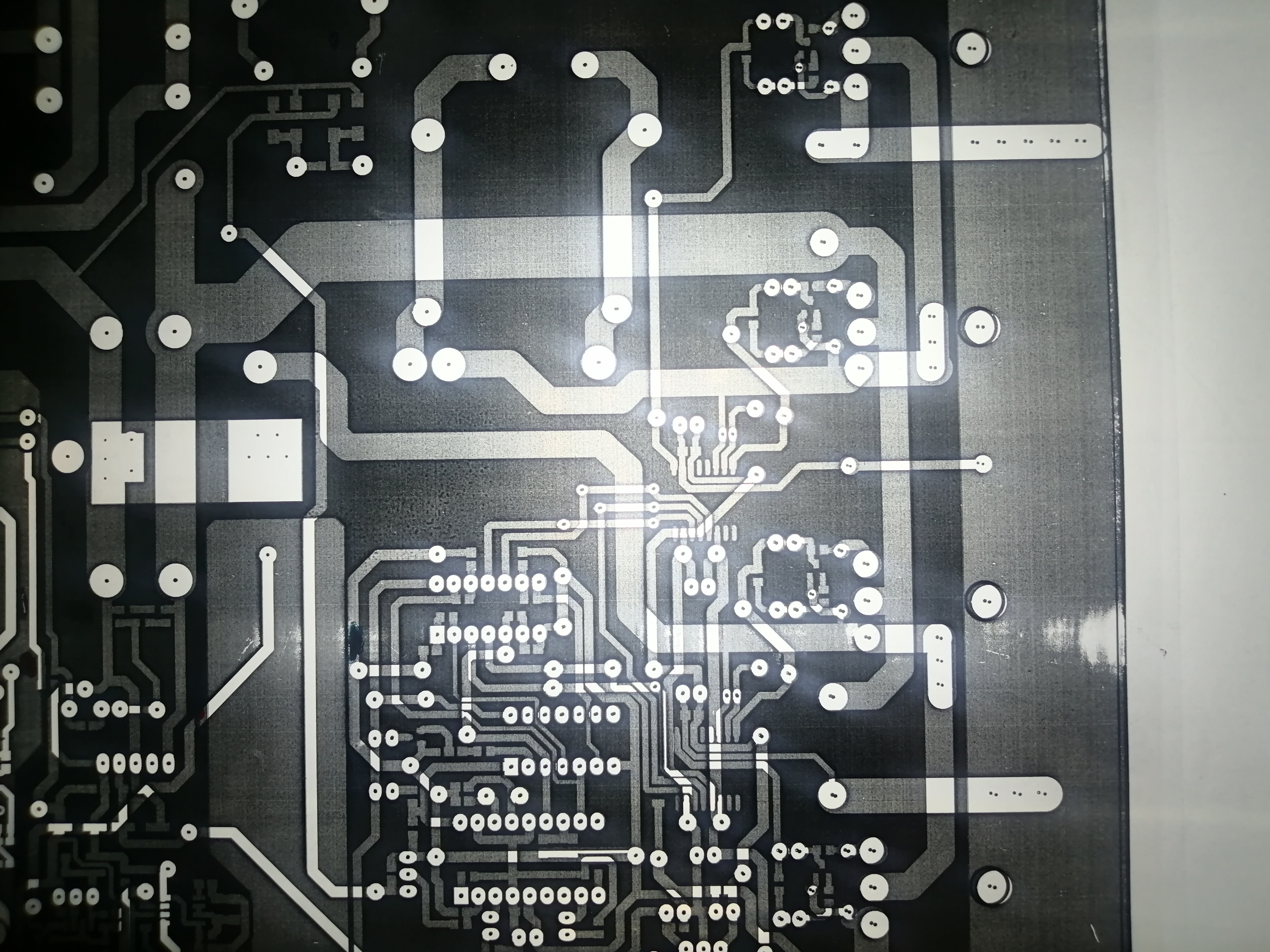

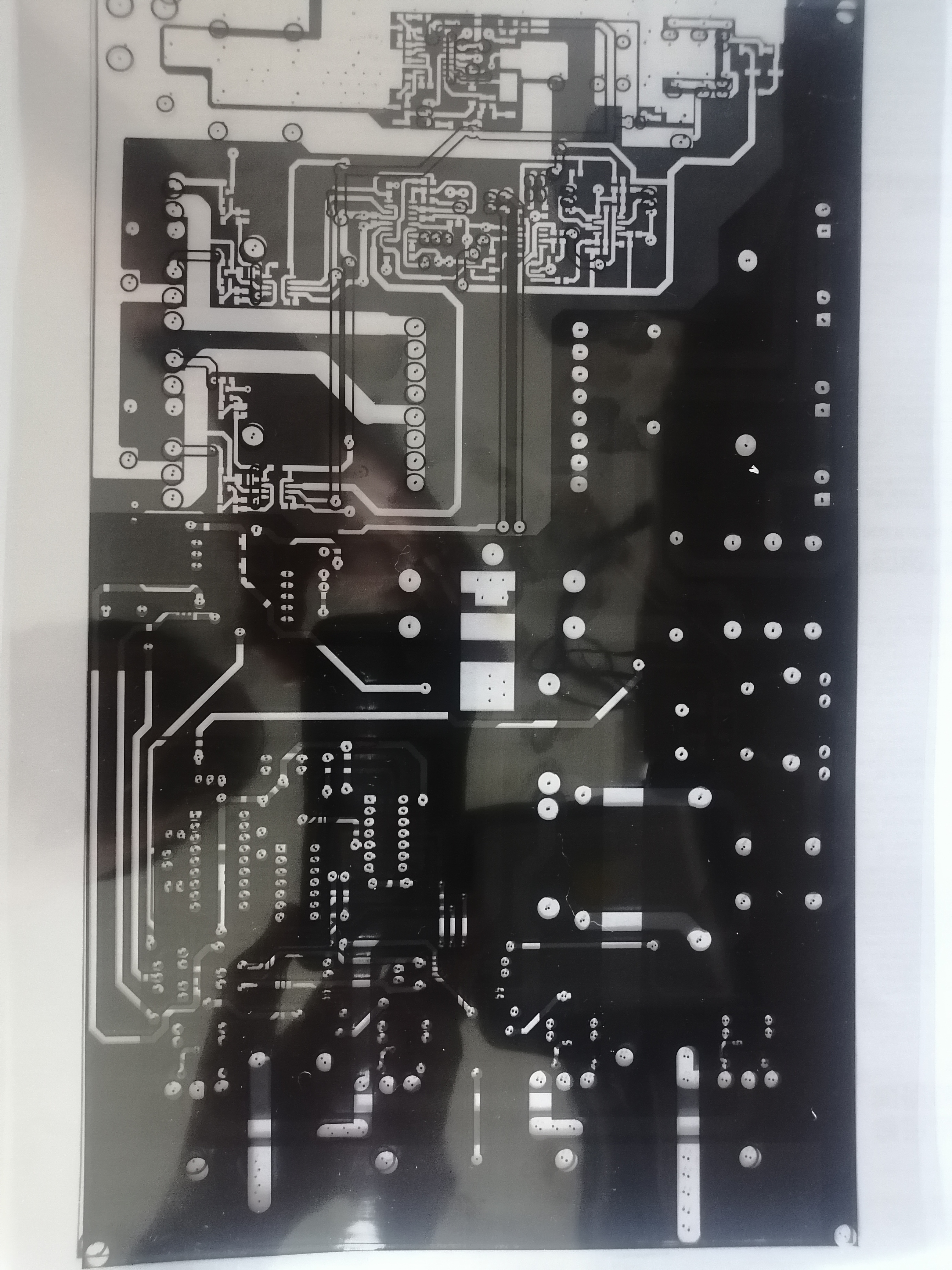

我发现图越大错位越大，小于5CM可以忽略。 仔细看两边有明显错位，中心可以对正。
109876pO591M 作者
2024-05-30 13:47:00 来自未知
回复
我用的是负片输出。
B77N3IX7VF
2024-05-30 00:15:13 来自未知
回复
我也发现了，最近还想上传问题说的，不过我的更夸张有1cm
