原理图 元件怎么斜放，原理图怎么默认不显示元件数值（电阻电容大小，管子型号），只是作参考不需要标注参数，标注参数看着很乱。

\n#原理图设计#
#原理图设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小七 官方
2024-06-06 09:20:25 来自未知
回复

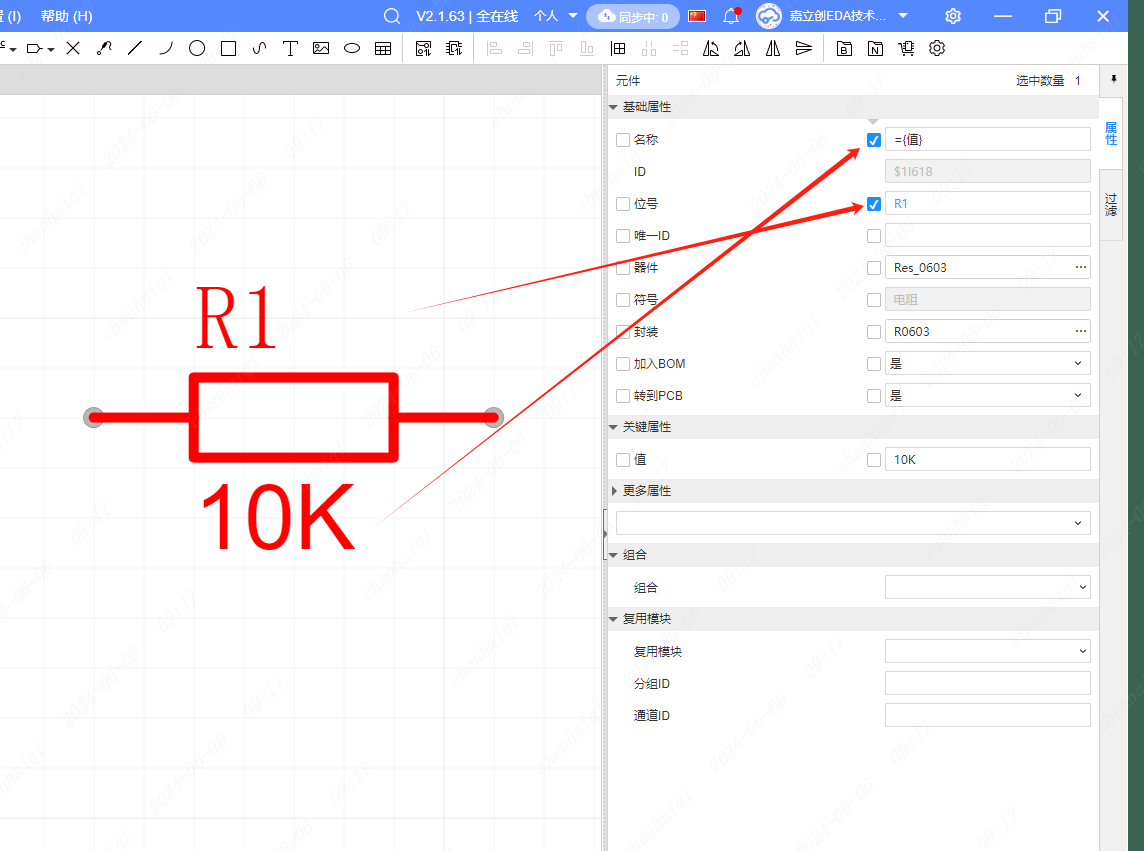

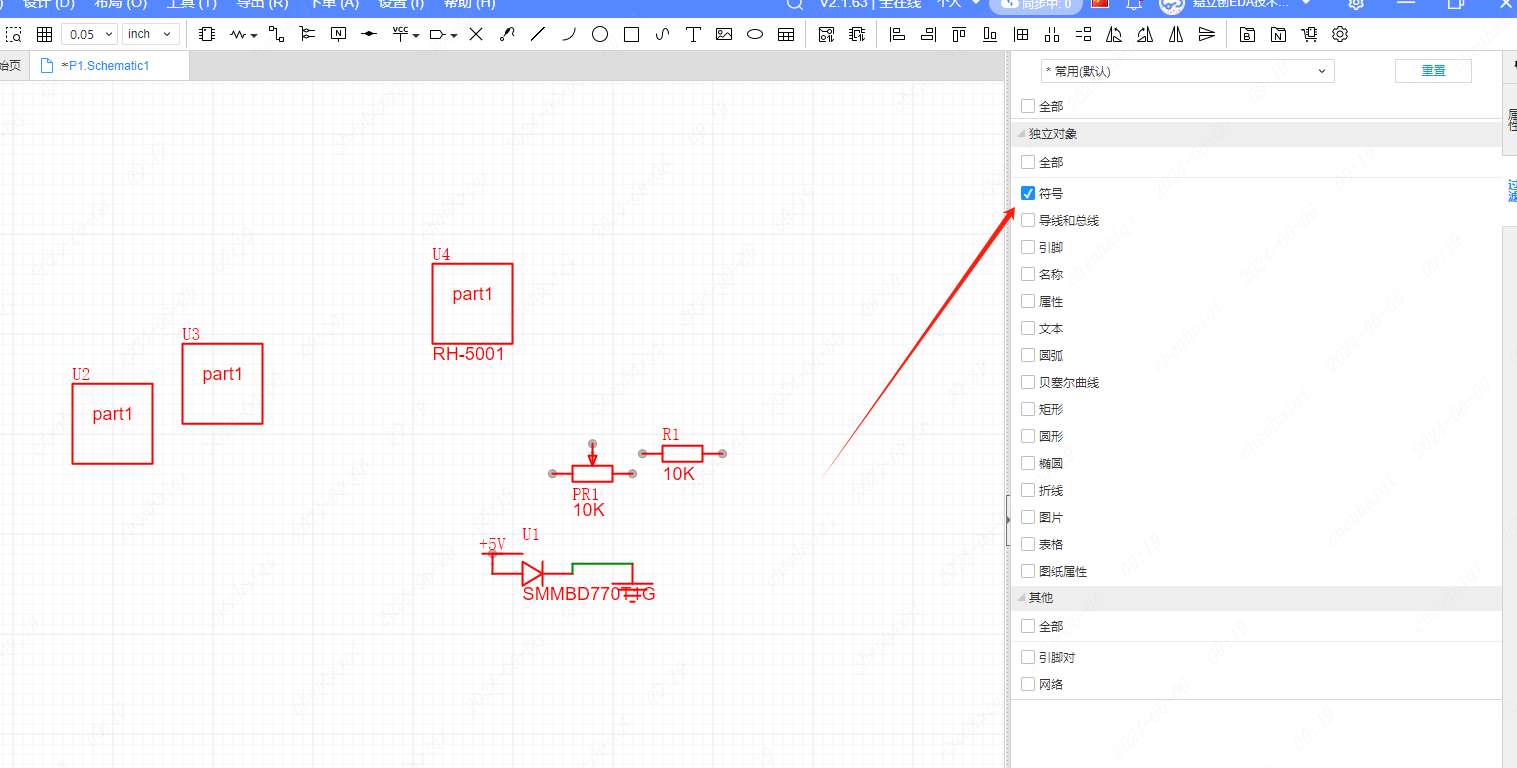

您好，原理图暂时是不支持斜放的。系统默认是同时放置位号和值，在放置之后可以在右边属性栏去掉相应显示勾选。如果想要批量去掉，就在过滤里面单独勾选器件，然后框选全部器件后统一在右边属性栏去除勾选。
嘉立创EDA小吴 官方
2024-06-06 09:18:33 来自未知
回复
符号无法斜着放，只能在绘制符号的时候按角度斜着画好再放置原理图上。专业版设置元素属性默认显示/隐藏图文教程您看下：https://dri8c0qdfb.feishu.cn/docx/doxcn0sVvTWSHMPZyoqd80DAnZ3
