请教画PCB 铜皮端子时 两个网络名，只能选一个 另一个将无连线  怎么处理

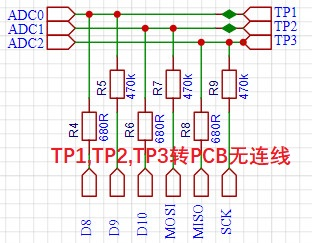

     如图

         敬请给与指导  非常感谢

\n#PCB布局与走线#
#PCB布局与走线#
嘉立创EDA
全部评论 默认 最新
Tiger_25 作者
2024-06-11 21:34:05 来自未知
回复
非常感谢 加0欧姆电阻解决了 我看见有分享的工程 不加电阻也可以 不知是怎么实现的 如 https://oshwhub.com/gl1996/atmega328p-jing-ti-guan-ce-shi-yi
嘉立创EDA小七 官方
2024-06-12 09:07:16 来自未知
回复
这个可以联系一下设计作者问一下，关于设计方面的问题我们这边不是很清楚。
嘉立创EDA小七 官方
2024-06-11 13:56:07 来自未知
回复
您好，专业版短接符转PCB只会有一个网络， 可以放一个0欧姆的电阻短接连接网络来达到效果。专业版需要2个网络可以用短接符您看下 ：https://lceda001.feishu.cn/wiki/S6wcwdDSeiV7kkkQDVIc0PmGn3L
