嘉立创EDA专业版V2.2.21.2版本，PCB更新网表后，之前摆好的元器件位置全部重置！！！

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
UserSupport 官方
2024-06-13 15:11:19 来自未知
回复
你是不是PCB是复制过去的，复制过去的元件唯一id会被清空，如果你的PCB原生就是原理图转的，应该是匹配的。只有元件唯一id不匹配才会出现你这种情况，你可以在设计 - 重置唯一id修正
876543sS387p 作者
2024-06-13 15:23:48 来自未知
回复
不是复制的，刚刚试了下用本地安装的V2.1.57版本更新网表是没有这个问题的
UserSupport 官方
2024-06-13 15:26:51 来自未知
回复
那帮忙提供一下导入网表前的状态的工程我们试试才知道什么原因了
876543sS387p 作者
2024-06-13 15:40:50 来自未知
回复

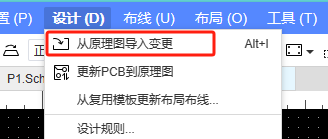

用网页版原理图导出网表，PCB再导入网表会有这个问题，在PCB里直接点击“从原理图导入变更”这个选项，就没有这个问题
嘉立创EDA小七 官方
2024-06-14 18:36:28 来自未知
回复
您好，我们已经复现出了问题了，已将问题记录会尽快修复的。推荐您优先使用原理图转PCB，如果一定要使用导出网表的话请先使用allegro和protel2这两个格式进行。
嘉立创EDA小七 官方
2024-06-13 15:08:30 来自未知
回复
您好，未能复现问题，可以加我一下，我们看看操作工程。
没有更多啦~
