PCB 布线的时候发现一个问题。

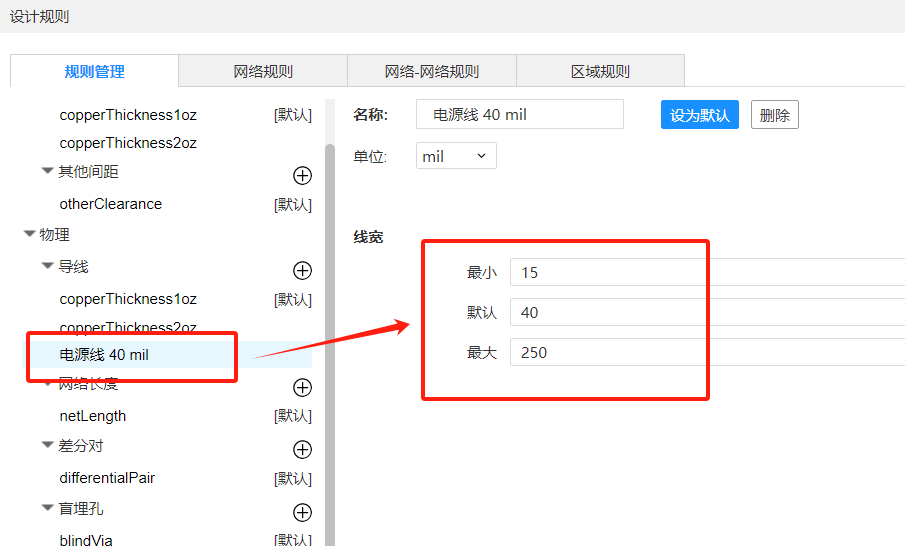

我在项目中给 5V 与 7.4V 网络设置了导线规则，最小线宽为 15, 默认 40，设置如下：


在 5V 与 7.4V 中应用该导线规则

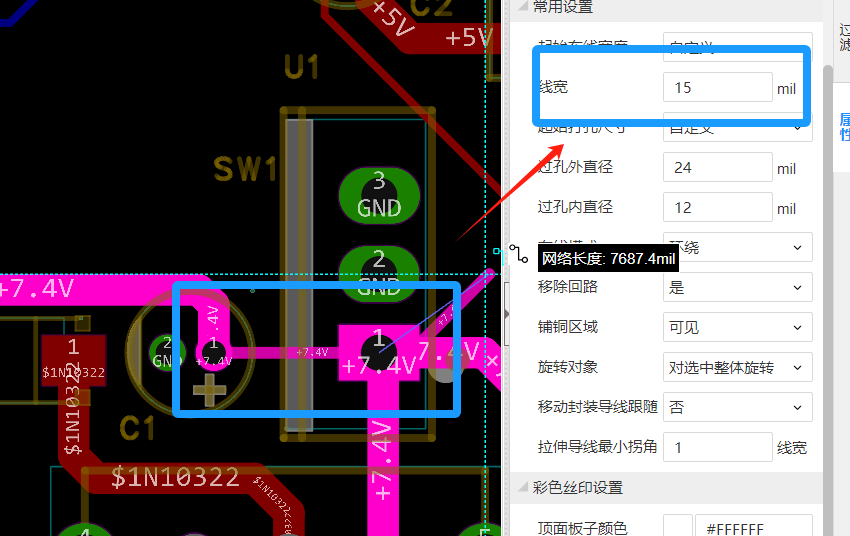

应用之后的实际效果，并没用使用 40 mil 线宽，而是使用了最小线宽 15 mil

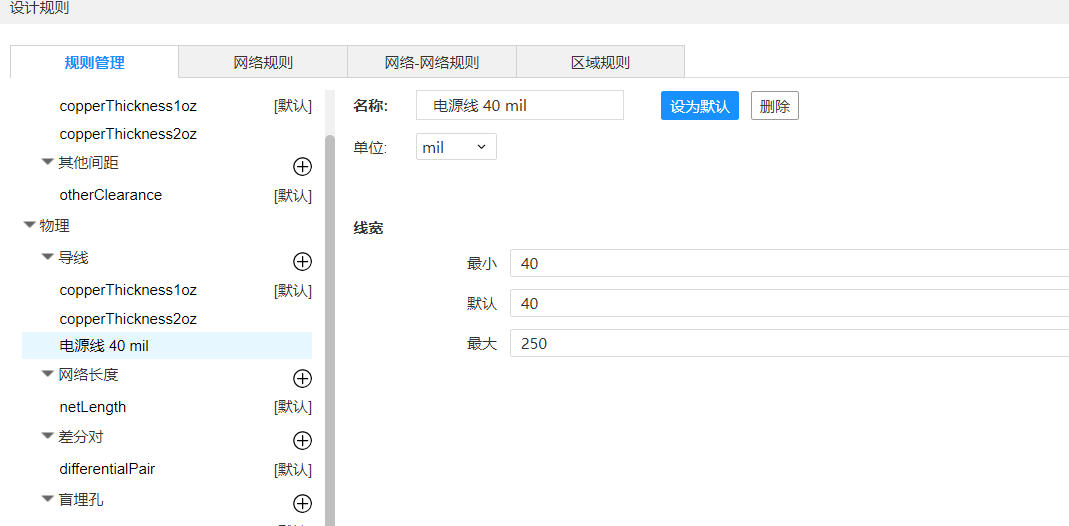

只有当我把最小线宽也设置成 40 mil 时，才能在电源导线上自动使用 40 mil 的线宽



\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小七 官方
2024-06-13 16:20:07 来自未知
回复

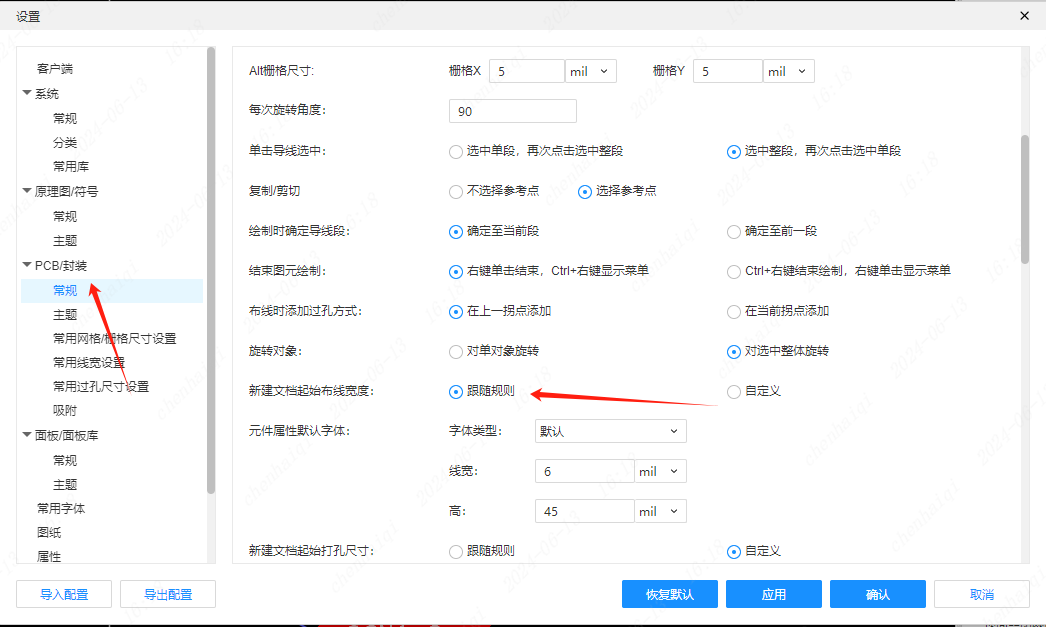

您好，不是bug，要把设置里面的起始布线宽度改为跟随规则。
098765qU716q 作者
2024-06-13 16:37:00 来自未知
回复
感谢！问题已解决！下个帖子的问题也一并解决了[好棒棒]
