首先，我添加了自己的规则（注：为了测试是否为 BUG，只添加了一条规则）

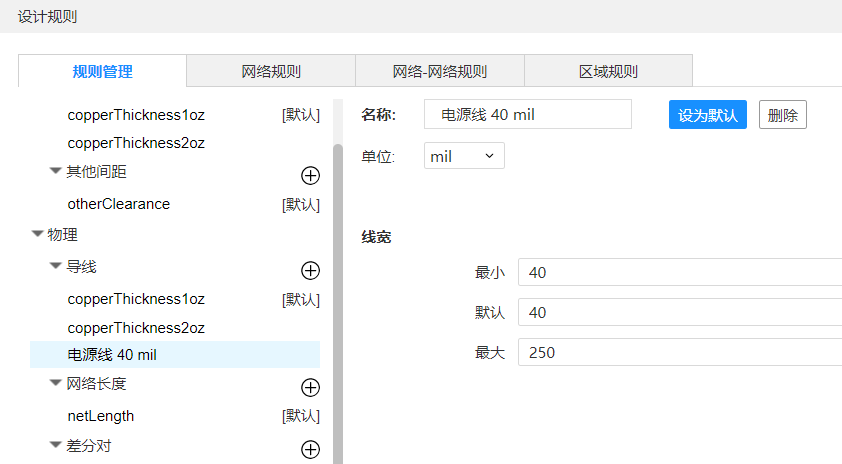

给电源网络的导线设置最小线宽为 40 mil

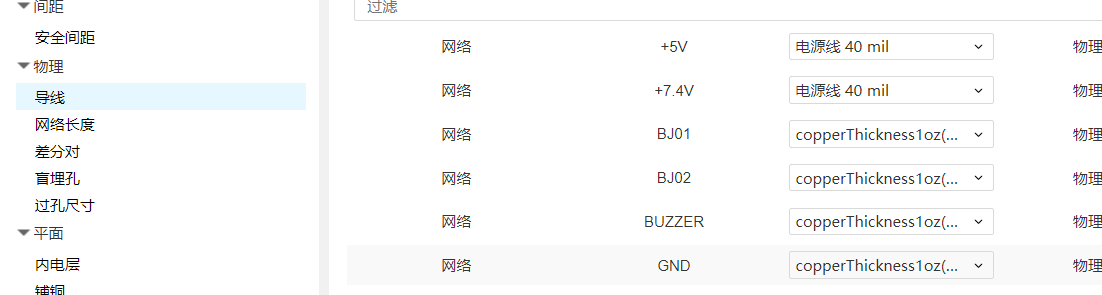

并加以应用

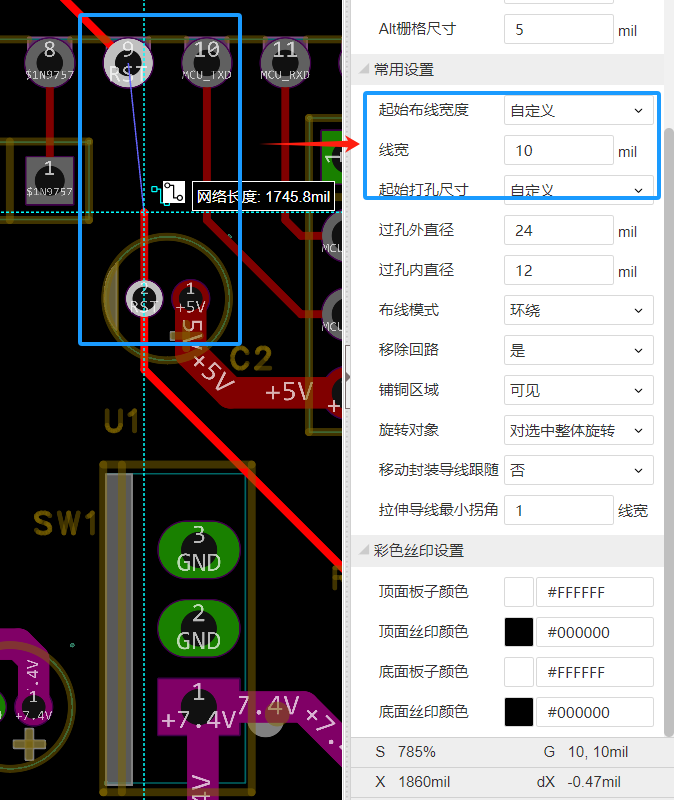

接着，在 EDA 中布线的时候，尚未连接电源网络（应用了自己设置的规则）时，其余信号线连接时，使用的默认线宽为 10 mil

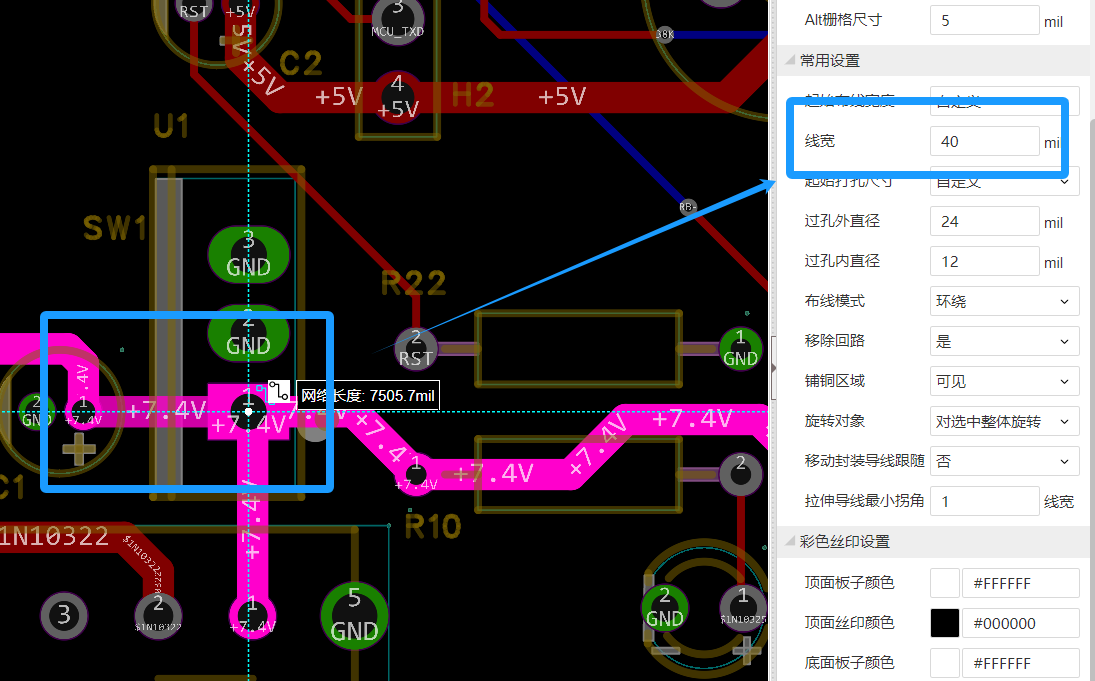

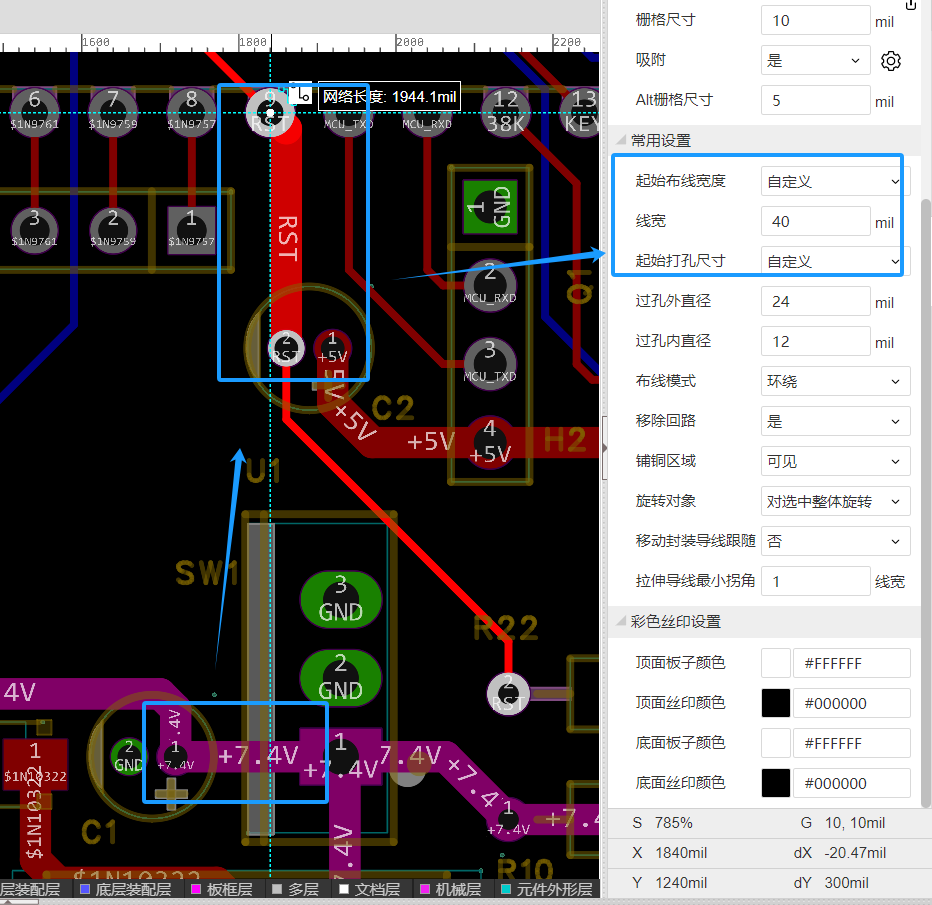

但是，如果我先连接电源网络


常用这只发生改变，并且再次连接其他信号线时，也会使用 40 mil 的线宽
