EDA填充区域（铜皮）挖空用哪个命令？

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小七 官方
2024-06-14 09:25:52 来自未知
回复
您好，如果想要单独去掉某一部分的铜皮就可以放置禁止区域，如果想要挖空某一部分板子就可以用挖槽区域。 专业版如何挖槽文档教程您看下：https://lceda001.feishu.cn/wiki/Kvsfw2VAkiCEdxkHRQccQZzQnSf 专业版如何放置禁止区域您看下：https://dri8c0qdfb.feishu.cn/docx/doxcnphJeAWs4O1qPNq6RDcIE5g
嘉立创EDA小吴 官方
2024-06-14 09:24:42 来自未知
回复
专业版如何放置禁止区域您看下：https://dri8c0qdfb.feishu.cn/docx/doxcnphJeAWs4O1qPNq6RDcIE5g
gZ33no925N 作者
2024-06-14 20:55:59 来自未知
回复

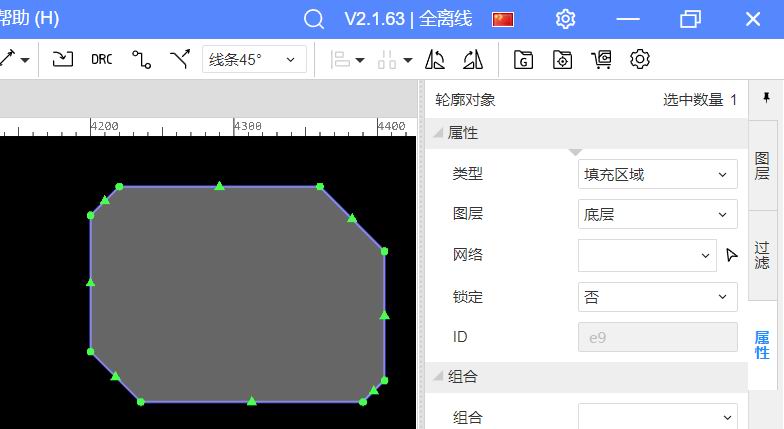

是填充区域，静态铜皮。动态铺铜我知道可以的。填充区域铺铜如何挖空？
gZ33no925N 作者
2024-06-14 20:56:58 来自未知
回复
嘉立创EDA小七 官方
2024-06-15 09:45:28 来自未知
回复

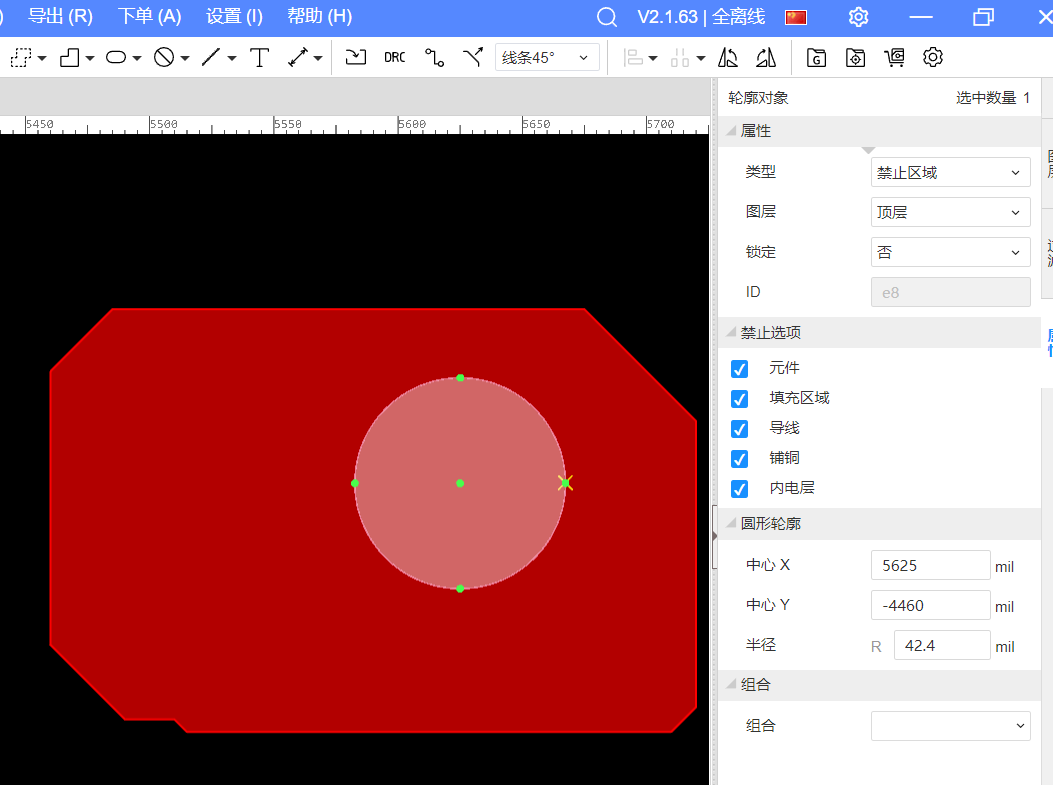

您好，填充不会被禁止区域挖掉，建议您把填充区域换成铺铜。
..........
2024-06-14 08:42:46 来自未知
回复
利用铺铜方法在挖空区放置禁止区域铺铜
