阻焊层可以改成45度网格开窗吗，可以增加这个功能吗，现在只能填充全开窗。

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小七 官方
2024-06-15 17:52:00 来自未知
回复
您好，90度和45度都是可以的，您可以点击一下铺铜区域。
Fanhua Zeng 作者
2024-06-15 17:31:02 来自未知
回复
这个样子[呲牙]
EDA支持小叶
2024-06-16 10:03:53 来自未知
回复

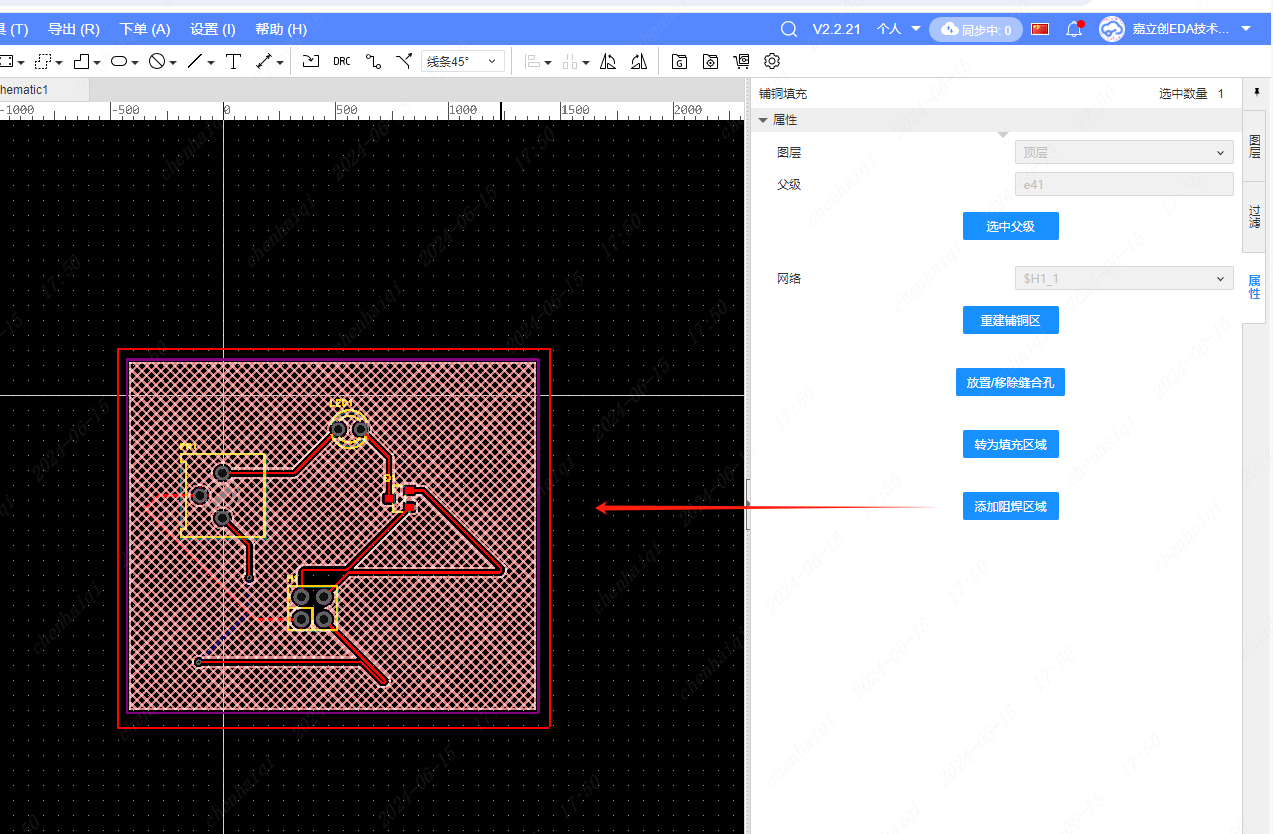

选中铺铜的轮廓 右侧栏属性铺铜样式改为90度网格，在去选中铺铜的填充 添加阻焊区域
