请教一下，关于最新版EDA2.2.21中PCB设计，怎么让内电层与内电层分割线透明度不一样呢？使用内电层，分割不同网络后，分割线和网络都混在一起了

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小七 官方
2024-06-18 09:51:15 来自未知
回复

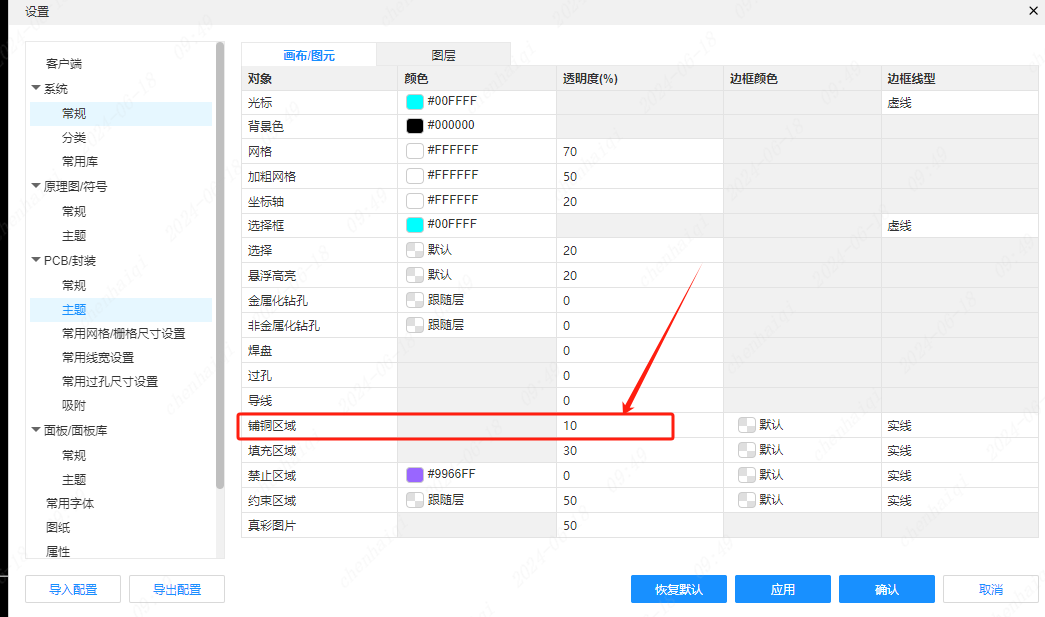

您好，可以在pcb的主题设置里面修改铺铜的透明度，从而达到修改内电层的透明度。
悠悠三千载 作者
2024-06-18 10:01:39 来自未知
回复
这个我知道，就是能做到内电层分割线和带网络的内电层透明度不一致吗？因为分割完铜皮后，分割线和铜皮混在一起了，不方便修改
嘉立创EDA小吴 官方
2024-06-20 20:56:38 来自未知
回复
您好这个是BUG，已经记录了，后面会做修复。
