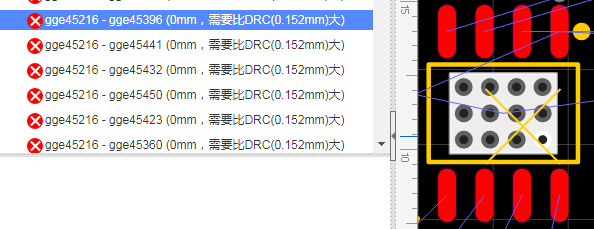

如下图：使用嘉立创eda标准版，在焊盘上打孔报错怎么办?





\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小七 官方
2024-06-21 18:28:32 来自未知
回复
您好，焊盘上放过孔是可以的，只要保持网络一致就不会报错，网络不一致就会报间距错误。
190QP0Rkg6 作者
2024-06-21 18:48:16 来自未知
回复
谢谢小七！[抱拳]　我是元件封装库里放的过孔，有办法吗？
嘉立创EDA小七 官方
2024-06-21 18:55:36 来自未知
回复
您好，那就要现在封装里面改好之后绑定好符号，跟原理图的设计一起转到pcb来，这样封装内的过孔和焊盘网路网络就会是一样的了
