单击导线总是选择到所有连接的铜皮 ，无法选择单根线段， 该怎么办？

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小七 官方
2024-06-25 15:55:30 来自未知
回复

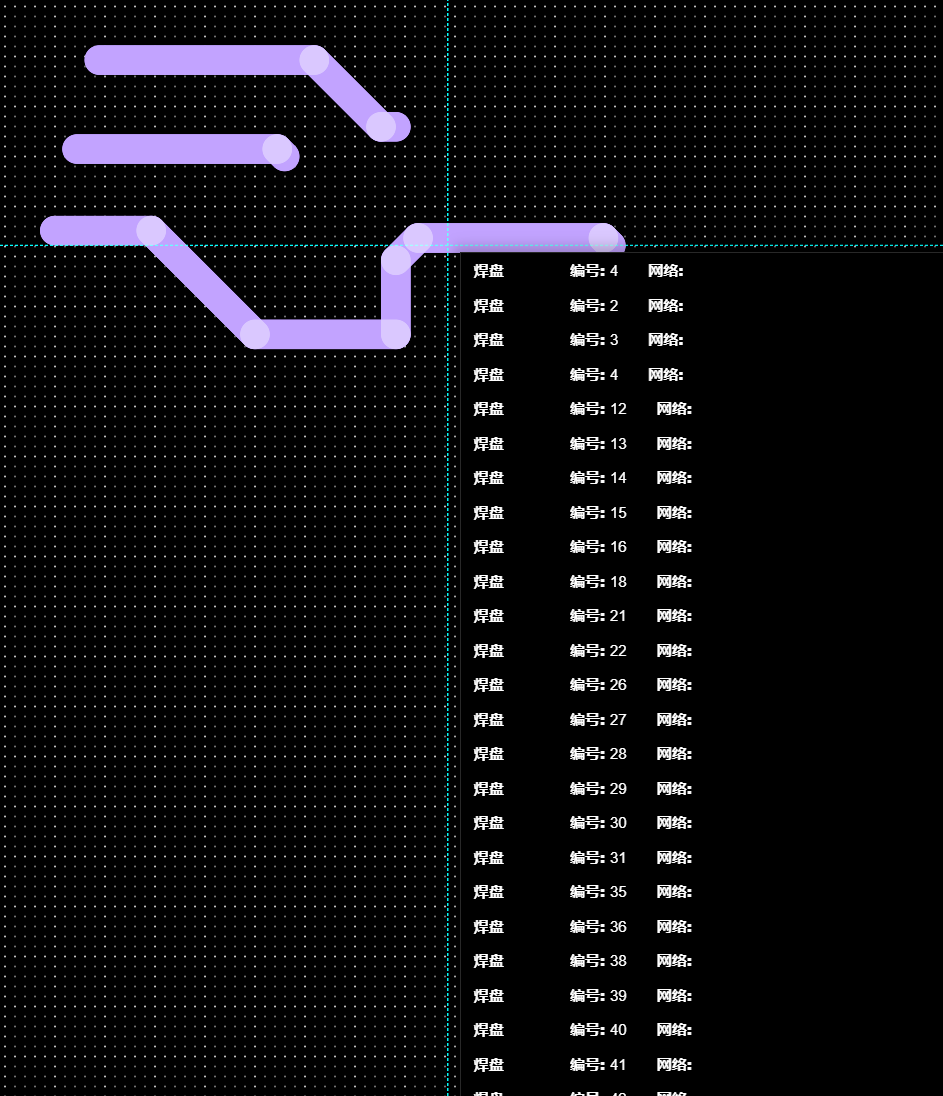

您好，如果有重叠区域可以用快捷键进行选择。
e6365ZY0O7 作者
2024-06-25 16:27:32 来自未知
回复

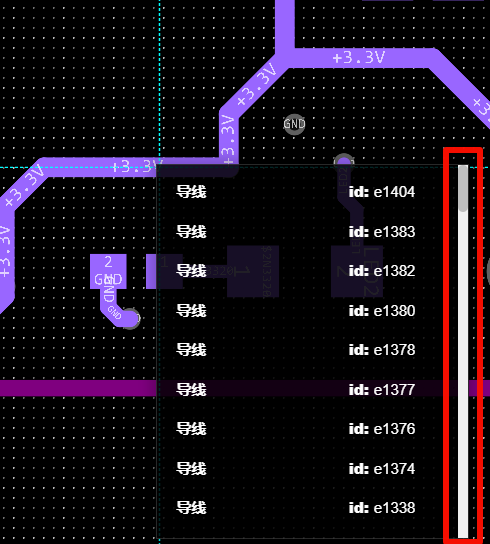

你好， 这个操作确实可以选择一根导线， 但是我的这个问题出在哪里？我用G键，会出来好多对象要选择。明明是单层显示模式，G键仍显示好多对象。 我试了一下新建工程好像没问题，单击就可以，是我的这个PCB文件坏了吗？ 应该如何修复？工程打开时提示版本问题，但是我已经更新到最新版了（版本 : V2.1.63.af010a1c.225d47），网页版本也试了，同样的问题。 谢谢。
嘉立创EDA小七 官方
2024-06-25 16:30:26 来自未知
回复
您需要检查一下是不是有重叠很多导线在这个区域。提示的这个版本问题，是由于我们网页的版本是2.2才会提示的，这个不需要理会，可以忽略嗲点击确认就好了。
e6365ZY0O7 作者
2024-06-25 16:40:19 来自未知
回复
没有重叠导线， 我重新画了一根，同样不行。 PCB编辑器是有这样的状态切换功能吗？ 选择 [导线] 或者 [具有相同网络名称的对象]，我现在单击的效果就是选择了[具有相同网络名称的对象]。
嘉立创EDA小七 官方
2024-06-25 16:45:16 来自未知
回复
可以用左边的网络树来查看同网络的所有元素。
嘉立创EDA小七 官方
2024-06-25 16:45:53 来自未知
回复

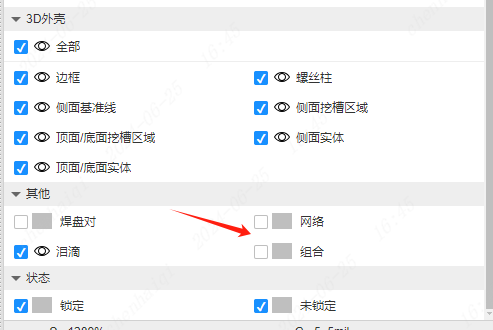

可以在过滤里面把组合和网络的勾选去掉再试试
e6365ZY0O7 作者
2024-06-25 16:50:08 来自未知
回复
谢谢， 现在可以选择线段了。 去掉了【网络】勾选。
嘉立创EDA小七 官方
2024-06-25 16:52:21 来自未知
回复
好的呢~
