检查DRC，显示导线是单网络，只连接了一个引脚，拆掉重新接，还是显示单网络，该怎么弄，求助

\n#原理图设计#
#原理图设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小七 官方
2024-07-02 15:09:43 来自未知
回复
您好，在一般的情况下网络都是要连接两个引脚的，如果您是需要单引脚的设计，那么可以忽略这个报错。
2b21S3guz3 作者
2024-07-02 15:15:20 来自未知
回复

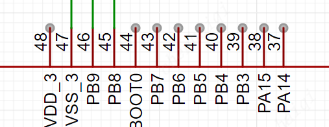

请问，上面的那个输入算引脚嘛，加上下面那个PB8，算不算两个引脚了
嘉立创EDA小七 官方
2024-07-02 15:24:28 来自未知
回复
有编号的这些才叫做引脚，连接的叫做网络标签，一般情况下一个网络需要连接两个引脚。
2b21S3guz3 作者
2024-07-02 15:32:52 来自未知
回复

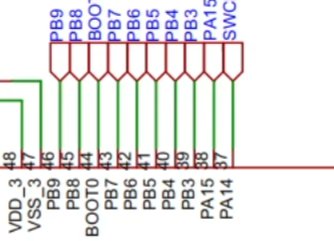

我想达成他这种效果，能连上还不显示单网络[流泪]，这种应该怎么做的
嘉立创EDA小七 官方
2024-07-02 15:38:19 来自未知
回复

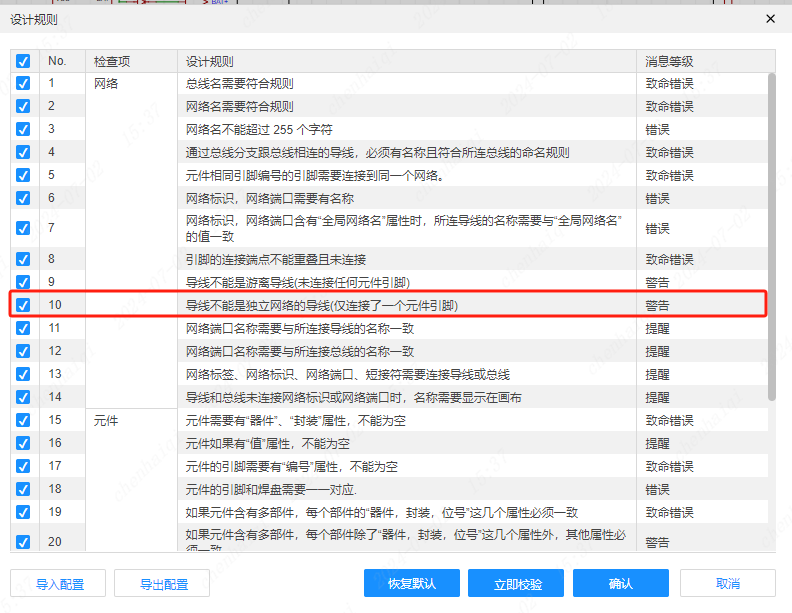

光看这个图是不知道他的报错是否也有提示的，只要是单引脚就会有提示，如果就在设计规则里面把这个规则删除勾选。
