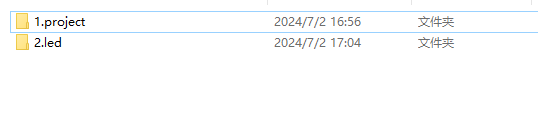

1、把上次创建的工程复制一份并改名“2.led”。

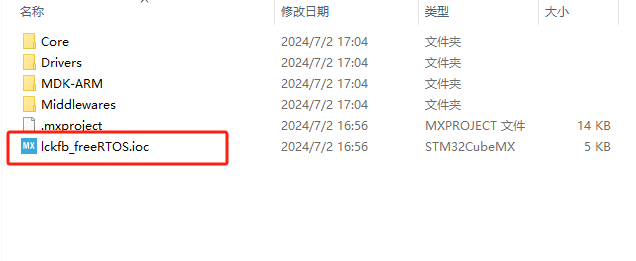

2、鼠标左键双击“2.led”文件夹，进去之后再双击子目录下的文件（只有一个文件夹，这里就不展示了），然后点击下图所示的蓝色图标的文件，进入cubemx编辑工程。

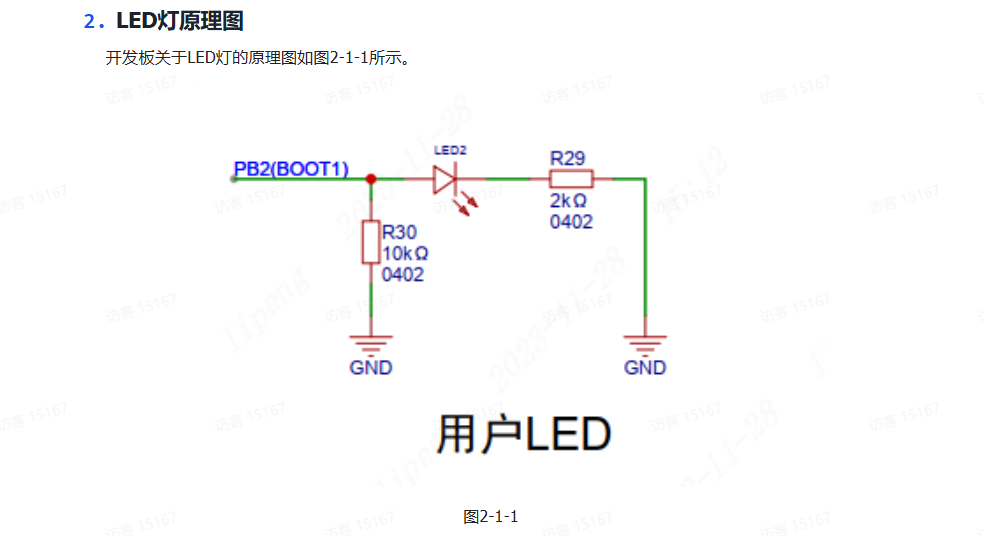

3、本次我们要点亮led灯，所以需要知道led灯的引脚及驱动电平，这里我直接去LCKFB的手册中截下来了。如图所示，led在PB2引脚上，并且输出高电平才能点亮。

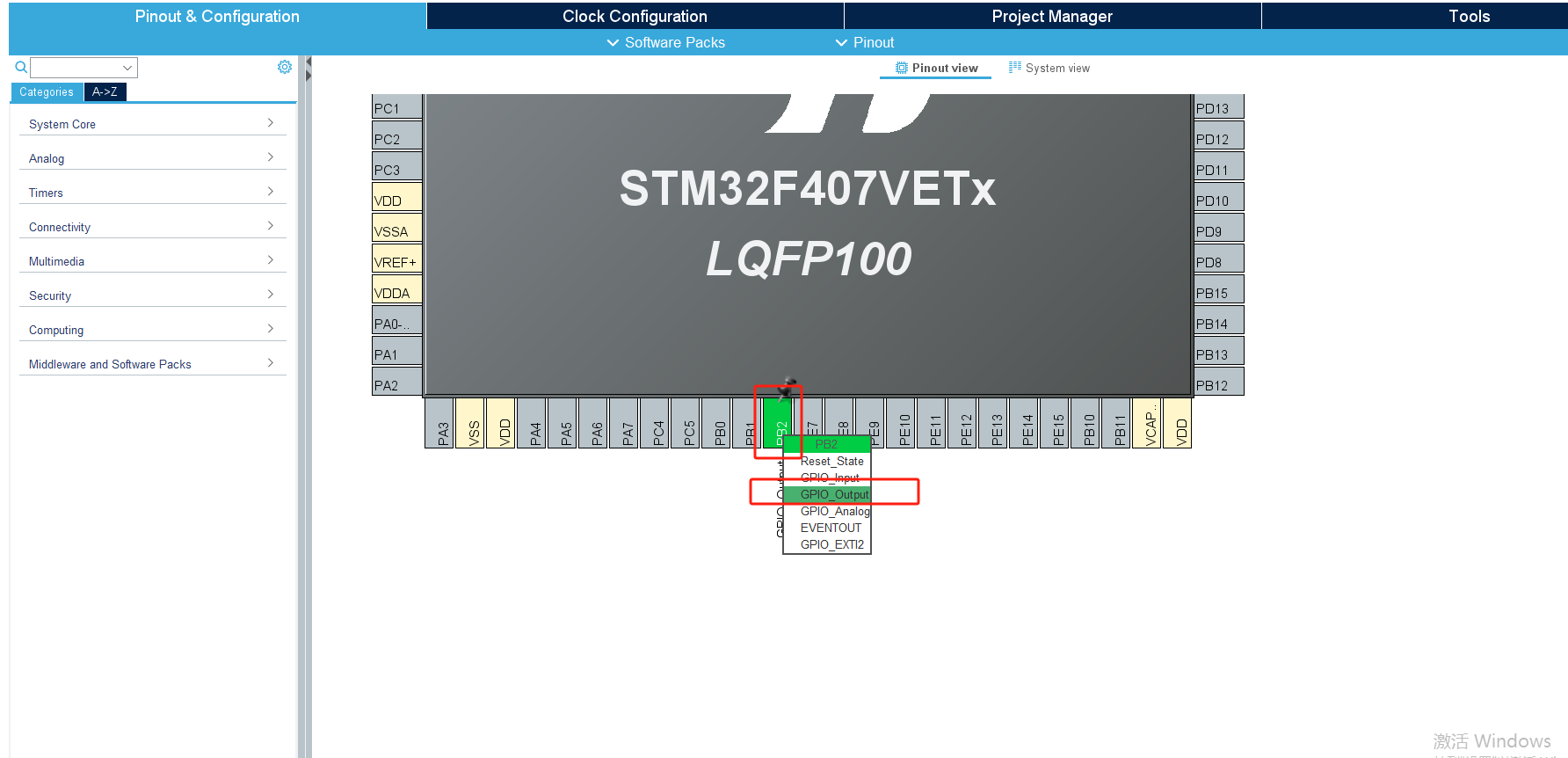

3、我们在cubemx中找到PB2，鼠标左键点击，然后选择GPIO_Output。

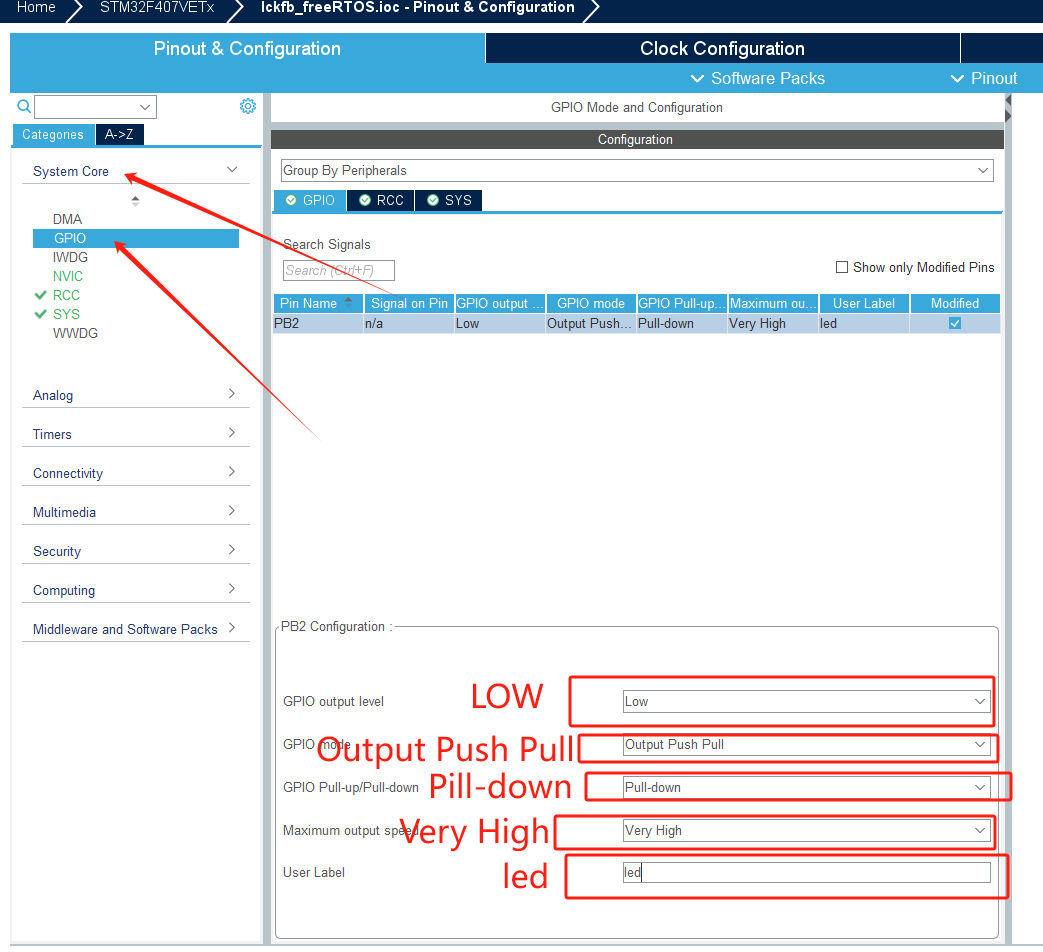

4、点击左边的“System Core”，点击“GPIO”，在下面按照如下图的配置进行选择。

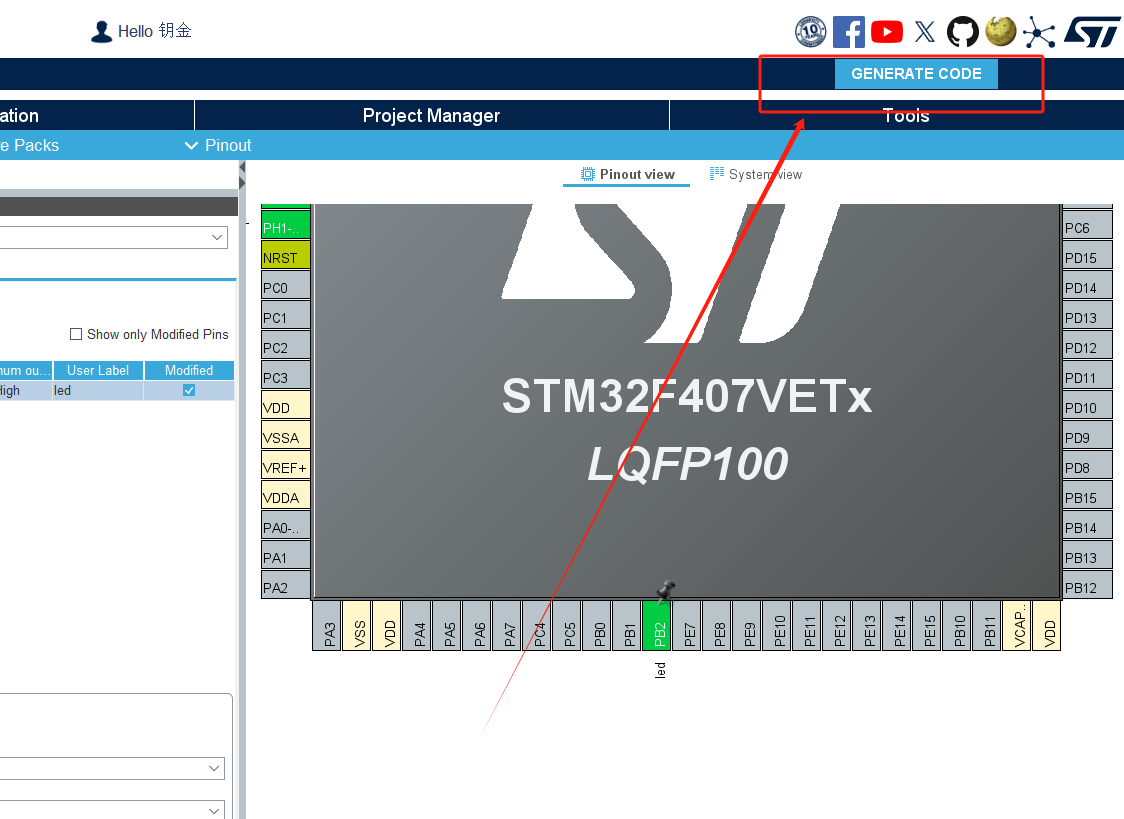

5、点击右上角的蓝色按钮生成工程。

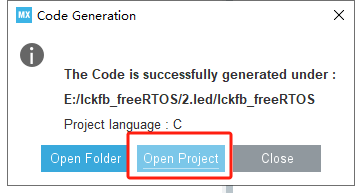

6、直接点击中间的“Open Project”

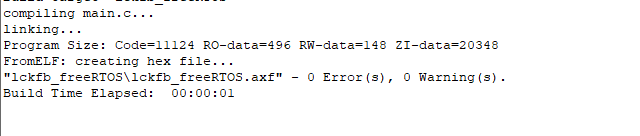

7、编译一下，0error 0warring。

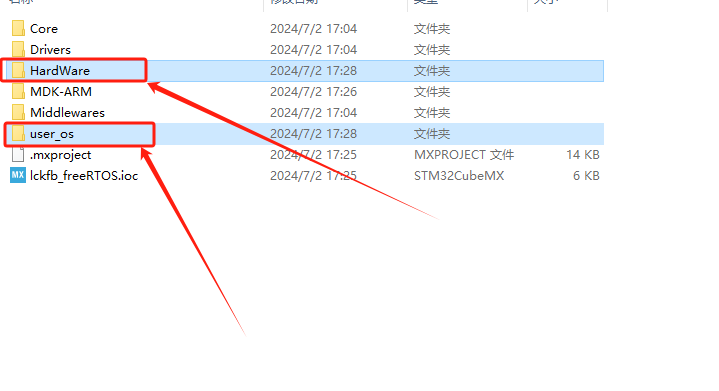

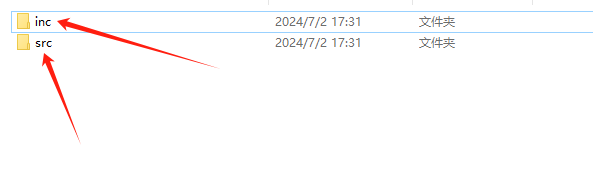

8、返回文件夹，创建两个文件夹，一个叫"user_os"用于存放应用层代码，另一个叫“HardWare”用于存放底层驱动代码。然后分别进入到两个目录，并创建“src”和“inc”目录，前者存放源文件，后者存放头文件。

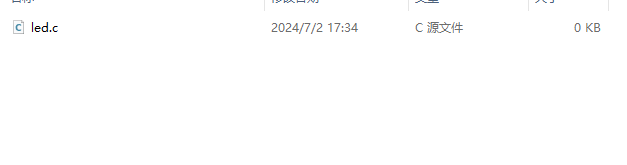

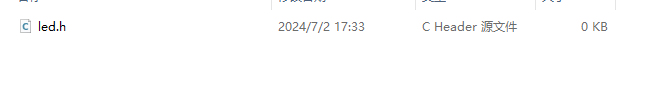

9、在 ./HardWare/src/ 和 ./HardWare/inc/  目录下分别创建 led.c 文件和 led.h文件。

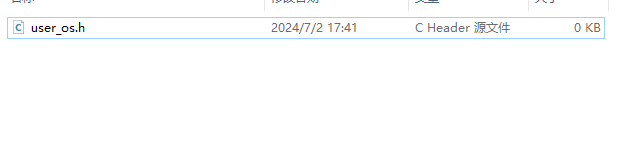

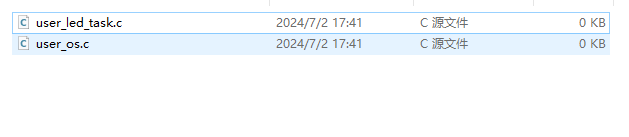

在 ./user_os/src/ 下创建 user_os.c 、user_led_task.c 文件，在 ./user_os/inc/ 下创建 user_os.h 文件

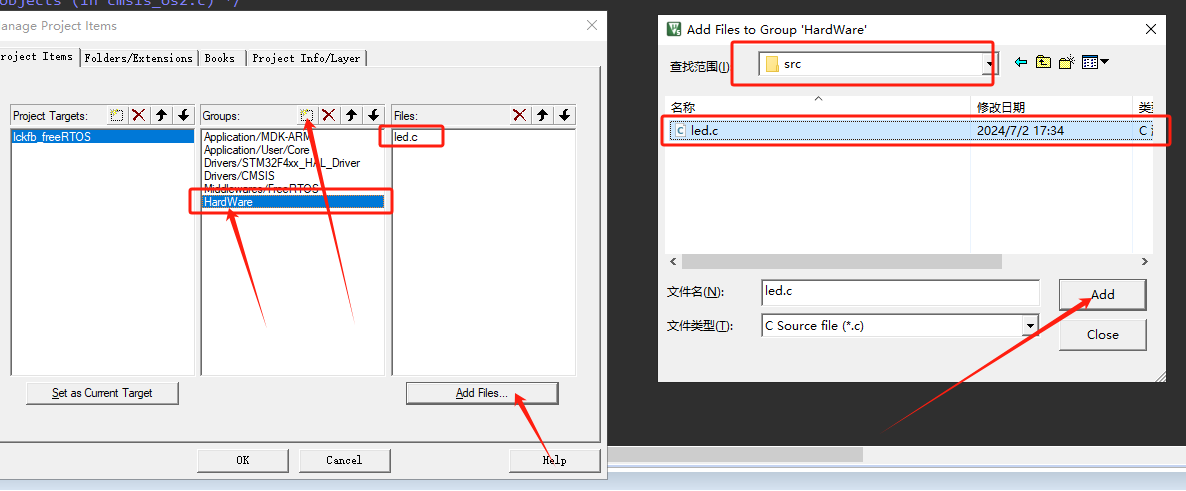

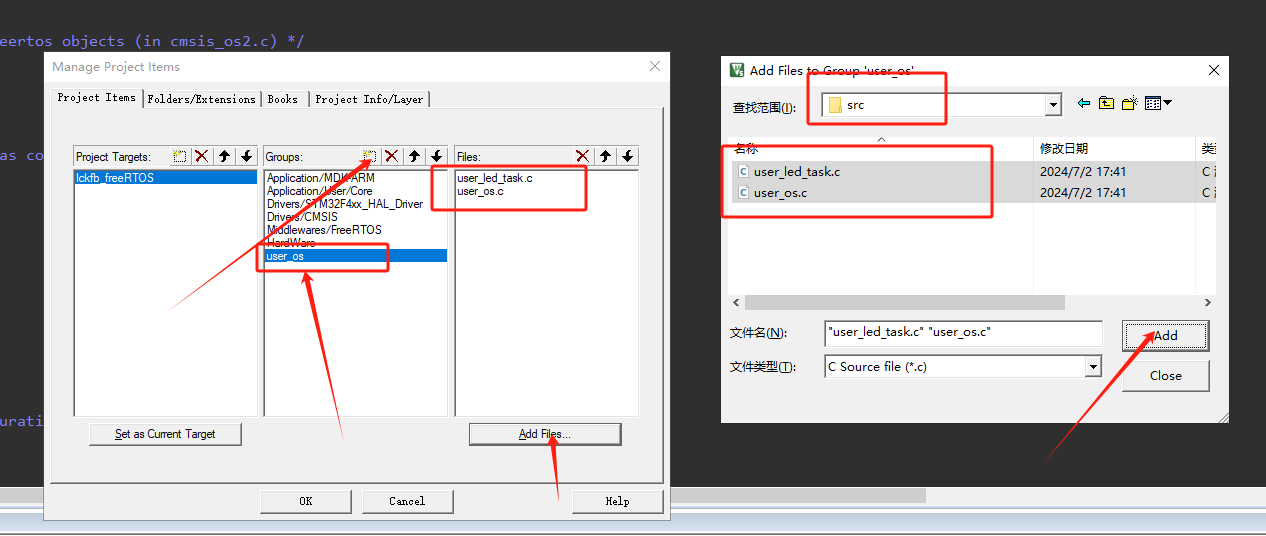

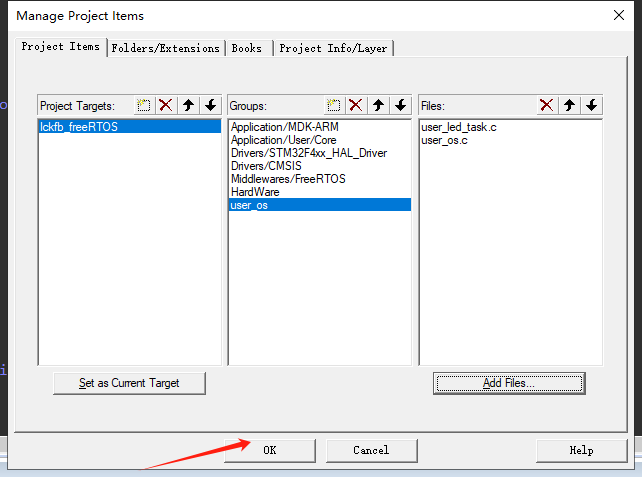

10、回到keil里，把文件加进来。最后一定要点击OK喔，不然需要重新走一遍流程。

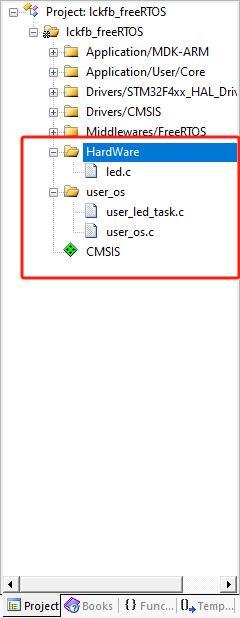

然后会在左边栏里出现下图所示的目录及文件。

、

11、接下来该指定头文件的目录了。

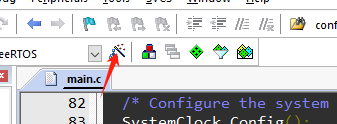

点击魔术棒

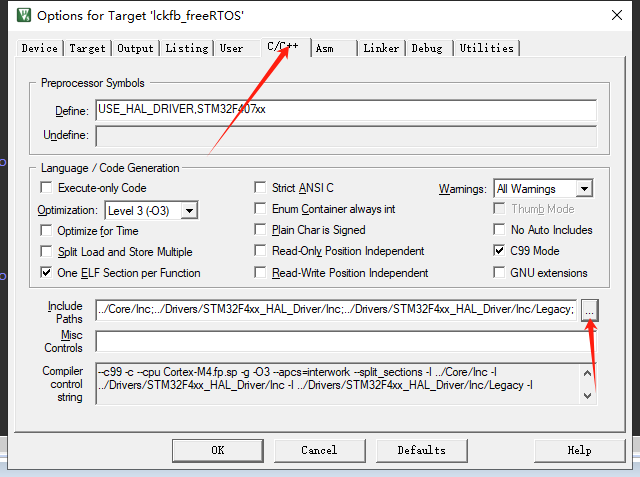

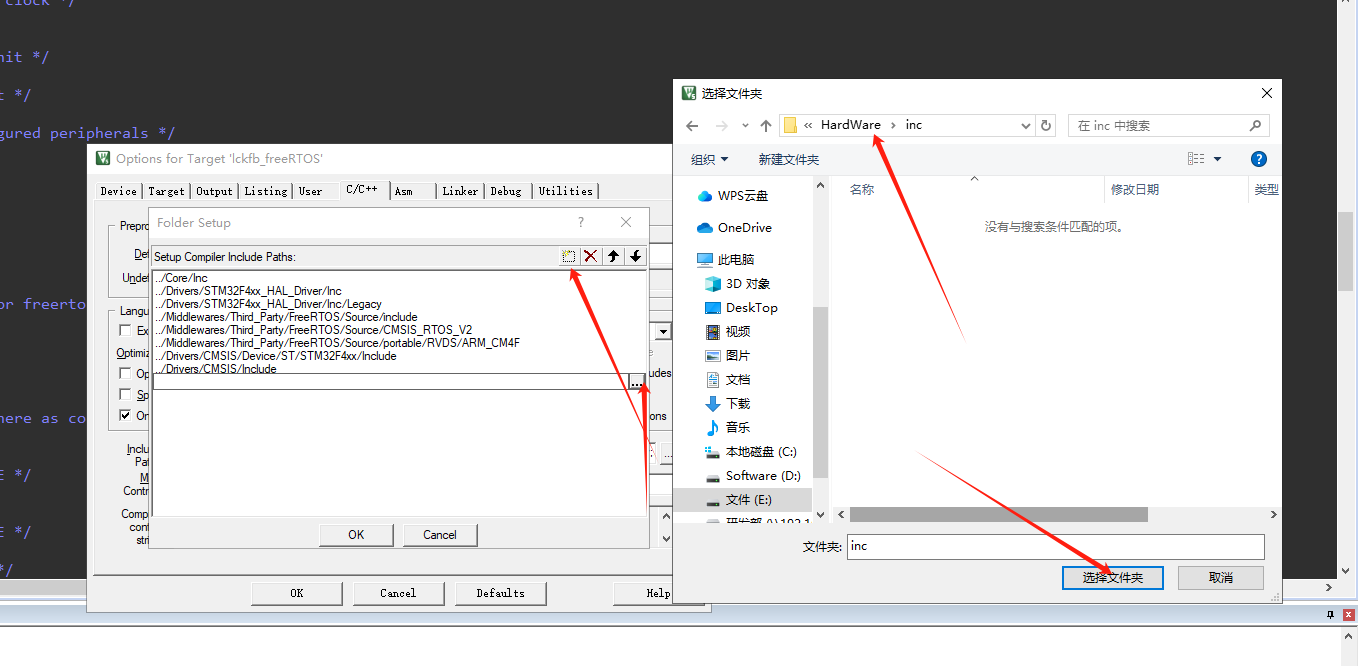

然后按照箭头点击

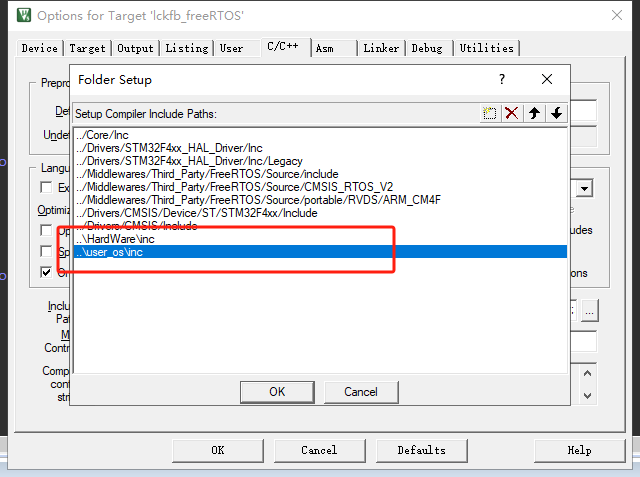

把这里把刚刚的两个“inc”目录都指定进去

最后是这个效果，然后点击两次 OK



12、在led.c写如下代码

#include "led.h"

void led_on(void)
{
HAL_GPIO_WritePin(led_GPIO_Port,led_Pin,GPIO_PIN_SET);
}

void led_off(void)
{
HAL_GPIO_WritePin(led_GPIO_Port,led_Pin,GPIO_PIN_RESET);
}

在led.h写下如下代码

#ifndef _LED_H
#define _LED_H

#include "main.h"

void led_on(void);
void led_off(void);

#endif

在user_task.c里写如下代码

#include "led.h"

void user_led_task(void *argv)
{

led_on();
HAL_Delay(1000);
led_off();
HAL_Delay(1000);
}



在user_os.c里写如下代码

#include "user_os.h"

void user_os_task_start(void *argv)
{
taskENTER_CRITICAL();
xTaskCreate(
       user_led_task,      // 任务函数
       "user_led_task",    // 任务名称
       128,                        // 任务堆栈大小
       NULL,                       // 任务参数
       tskIDLE_PRIORITY + 1,       // 任务优先级
       NULL );                     // 任务句柄
//..在下面按照上格式添加其他任务
taskEXIT_CRITICAL();
vTaskDelete(NULL);
}

void user_os_run(void)
{
taskENTER_CRITICAL();
xTaskCreate(
       user_os_task_start,      // 任务函数
       "user_os_task_start",    // 任务名称
       128,                        // 任务堆栈大小
       NULL,                       // 任务参数
       tskIDLE_PRIORITY + 1,       // 任务优先级
       NULL );                     // 任务句柄

}



在user_os.h里写如下代码

#ifndef _USER_OS_H
#define _USER_OS_H

#include "stdint.h"
#include "cmsis_os.h"

void user_led_task(void *argv);

void user_os_run(void);

#endif

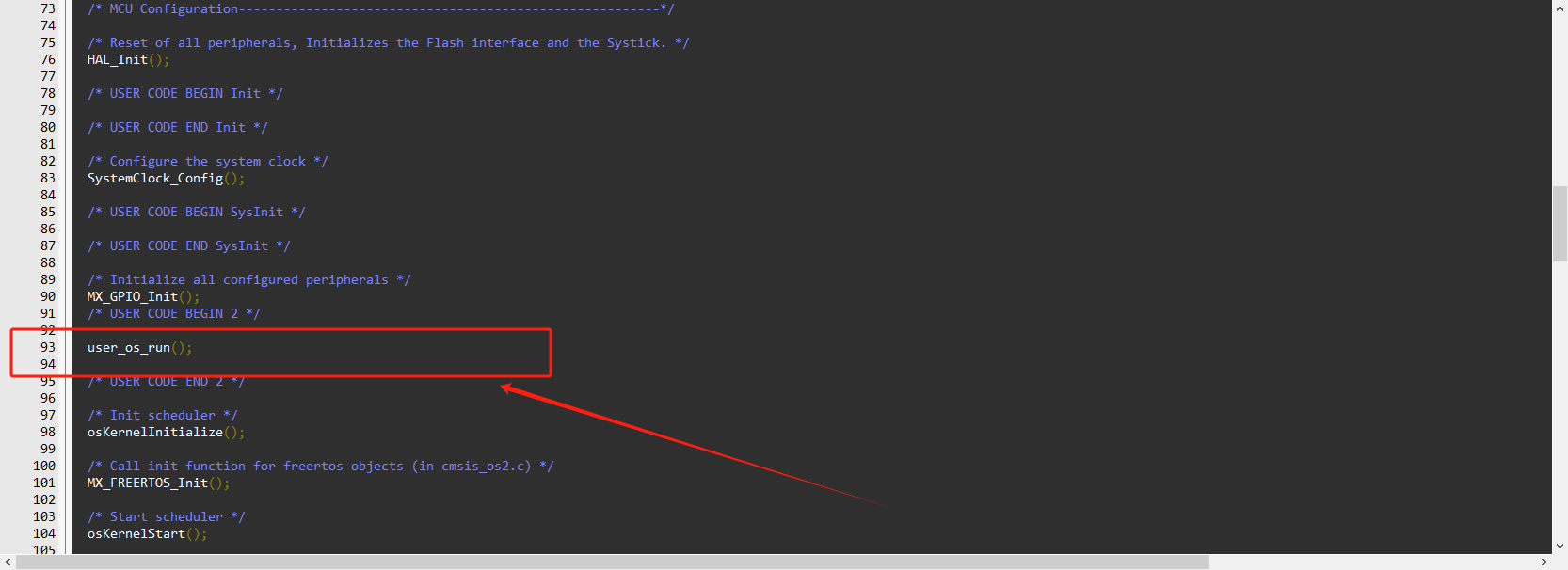

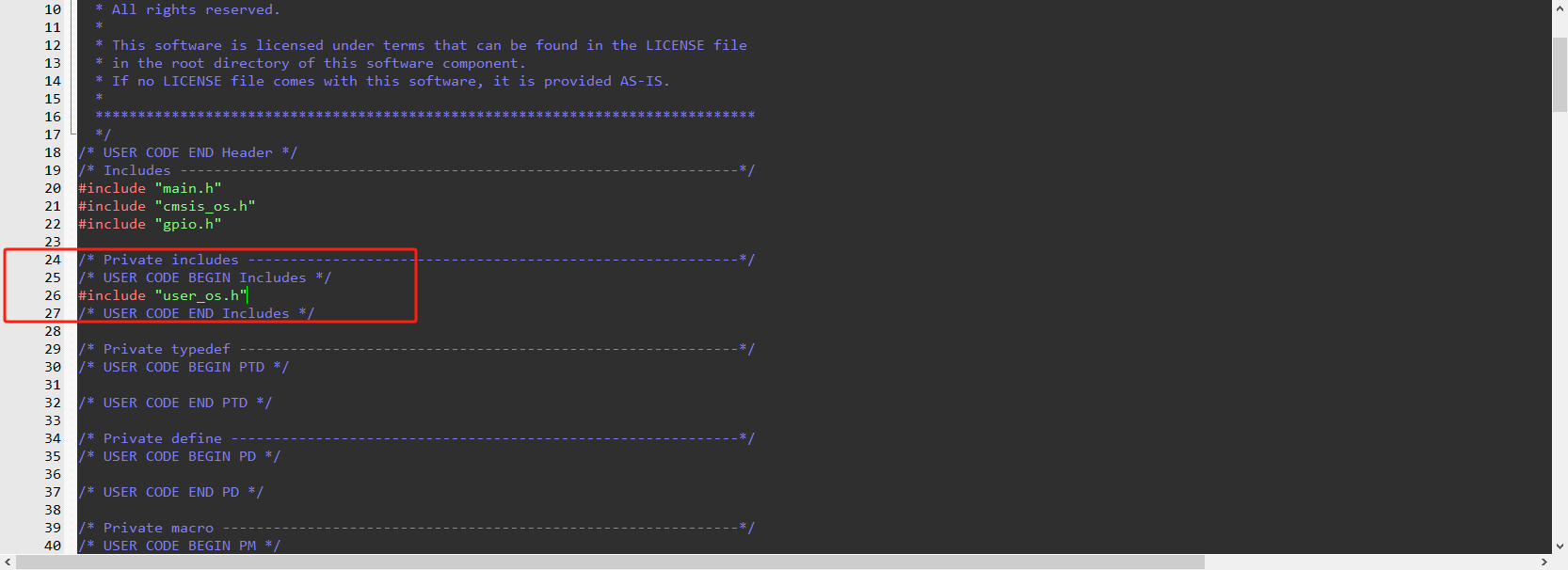

打开main.c，按如下位置加入代码。

13、编译下载（不上图了喔）

14、现象我就不演示了，确定能点亮，因为上述工程中没有设置下载程序后自动复位，因此如果不亮就手动按一下复位键。
