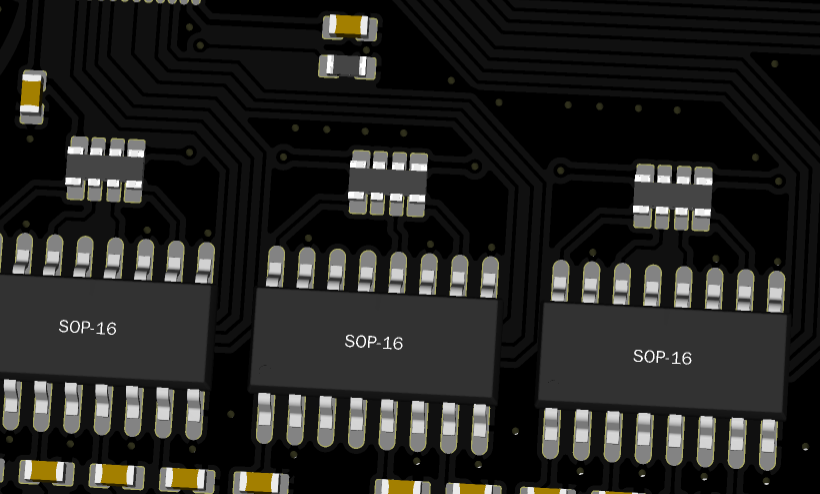

在立创EDA上怎么实现这种把器件自带的丝印框框移到其他层不在丝印层上显示，而且还可以在丝印层上增加自己的丝印？

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小七 官方
2024-07-04 16:45:02 来自未知
回复

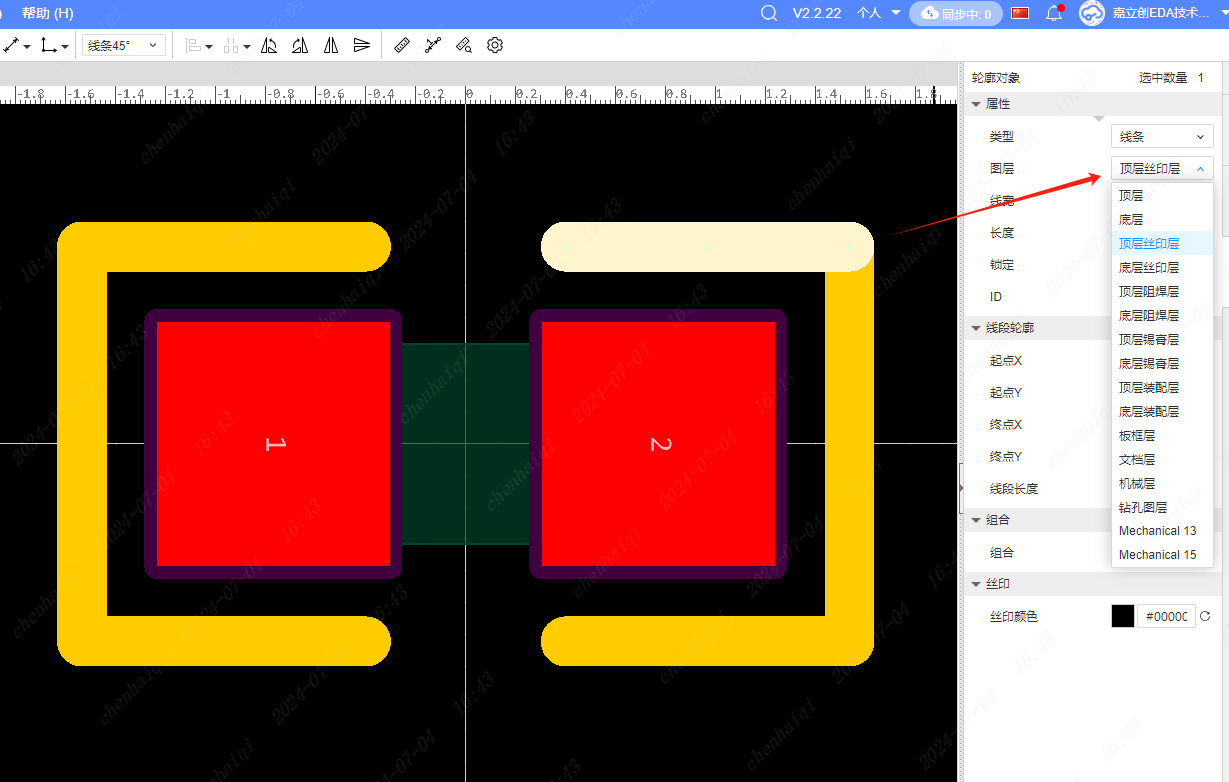

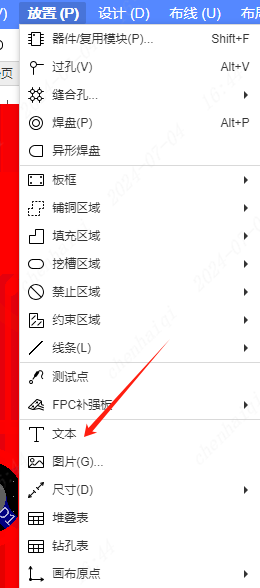

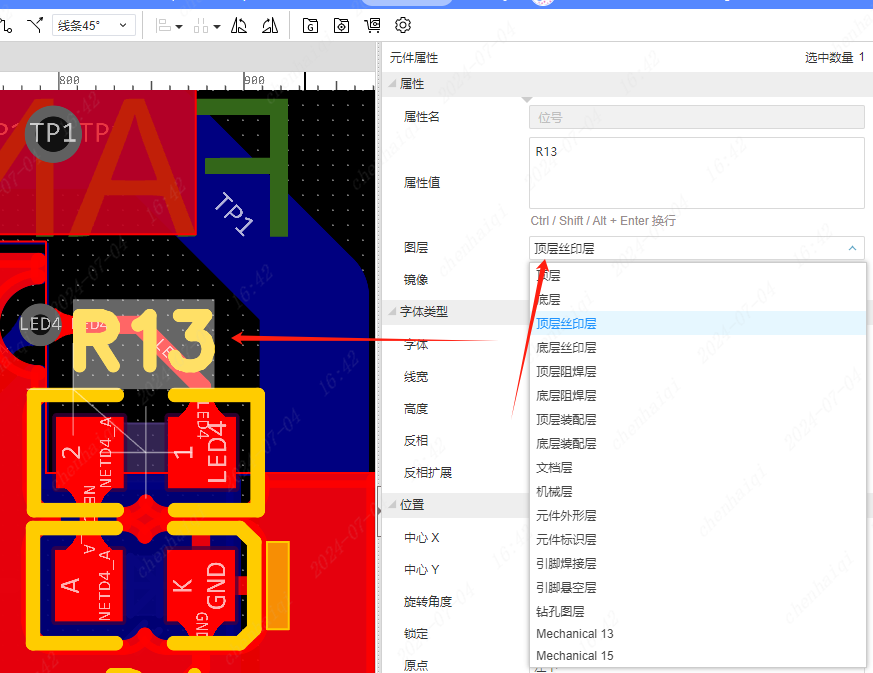

您好，如果是位号这些丝印属性可以在右边的属性栏设置。如图一。 如果您说的是封装的丝印的，那么就需要进入编辑封装的界面进行更换图层。如图二。 如果需要自己添加丝印可以添加文本然后放置在丝印层。如图三。
a_bai 作者
2024-07-04 17:47:45 来自未知
回复
也就是说在不影响自己添加的丝印的情况下，要把元器件的封装丝印全切换到其他层，那我只能一个器件一个器件编辑封装喽。
嘉立创EDA小七 官方
2024-07-04 17:54:38 来自未知
回复
是的，如果要修改系统库的器件丝印就需要单独修改，如果是想要修改位号这些丝印属性是可以批量的。
嘉立创EDA技术支持-小王
2024-07-06 09:47:53 来自未知
回复
是的需要单独编辑才可以
