由于设置【关键属性-值】后导出BOM会提示器件不符,所以只能设置并显示唯一ID才能更改想在原理图中表示的器件参数。但是,相同器件只能显示一个修改后的唯一ID,其它相同器件会显示随机产生的编号,所以能不能把【唯一ID】改成【ID】,能让用户自由修改想要显示的器件参数而且生成BOM不会报错呢?

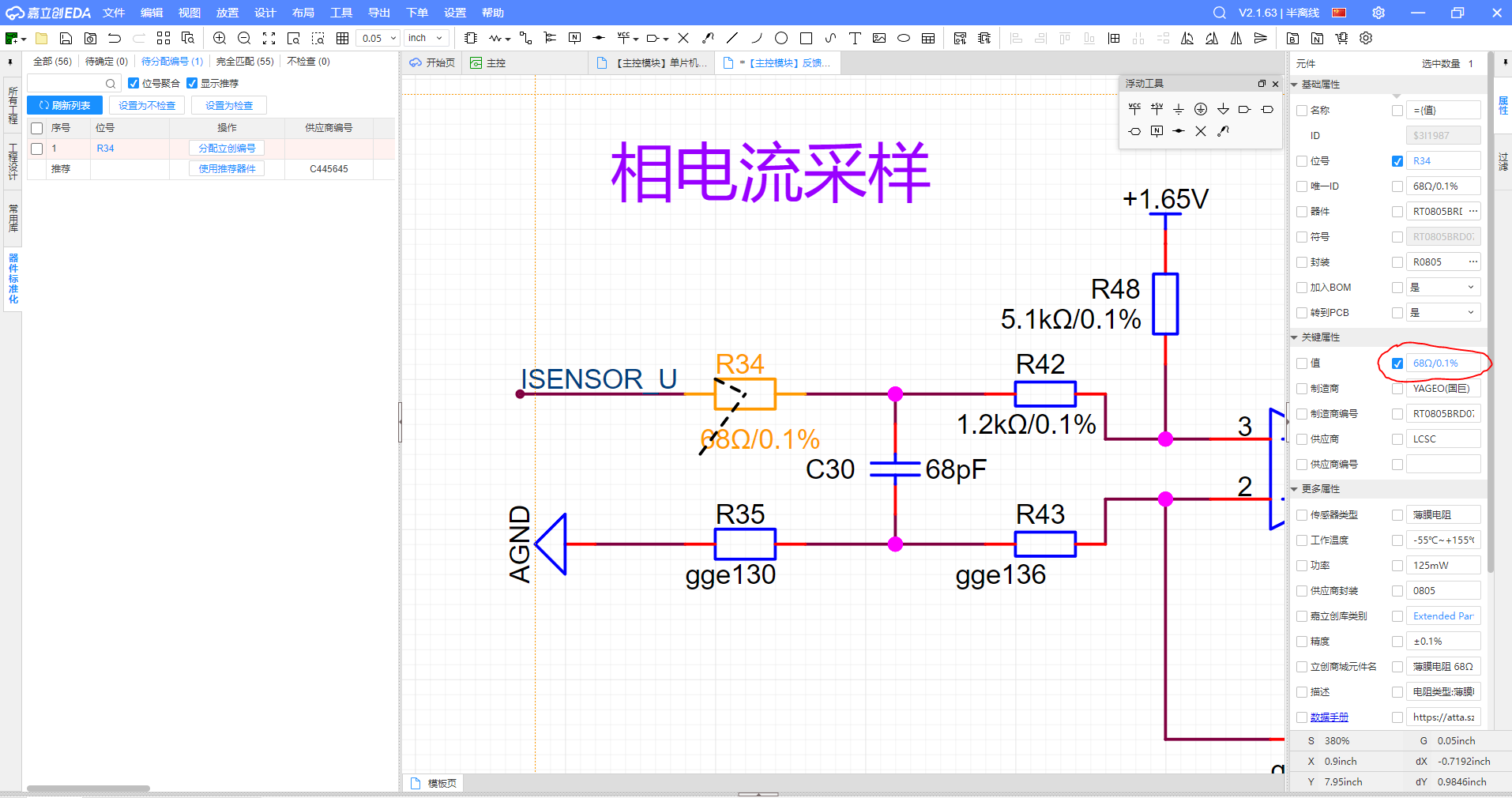

如图,R34和R35是相同的器件,但是只能显示一个我设置的特征参数【唯一ID】:68Ω/0.1%。另外一个设置好了保存再打开会显示一个系统自己给的编号。我想问的是:如何能让两个相同的器件在原理图中都显示我设置的特征参数(68Ω/0.1%)呢?
如上图,将关键属性-值由默认的【68Ω】改为【68Ω/0.1%】,那么导出BOM时选择器件标准化检查会显示这个器件为(待分配编号状态)。
\n#原理图设计#嘉立创EDA
