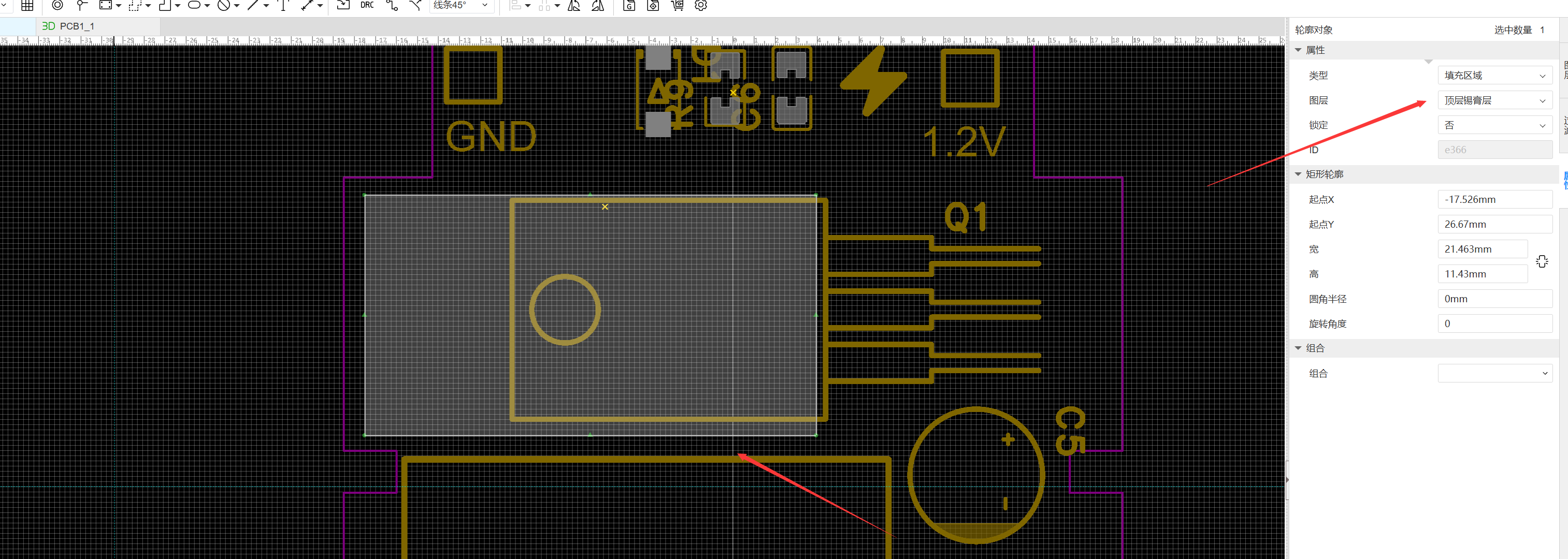

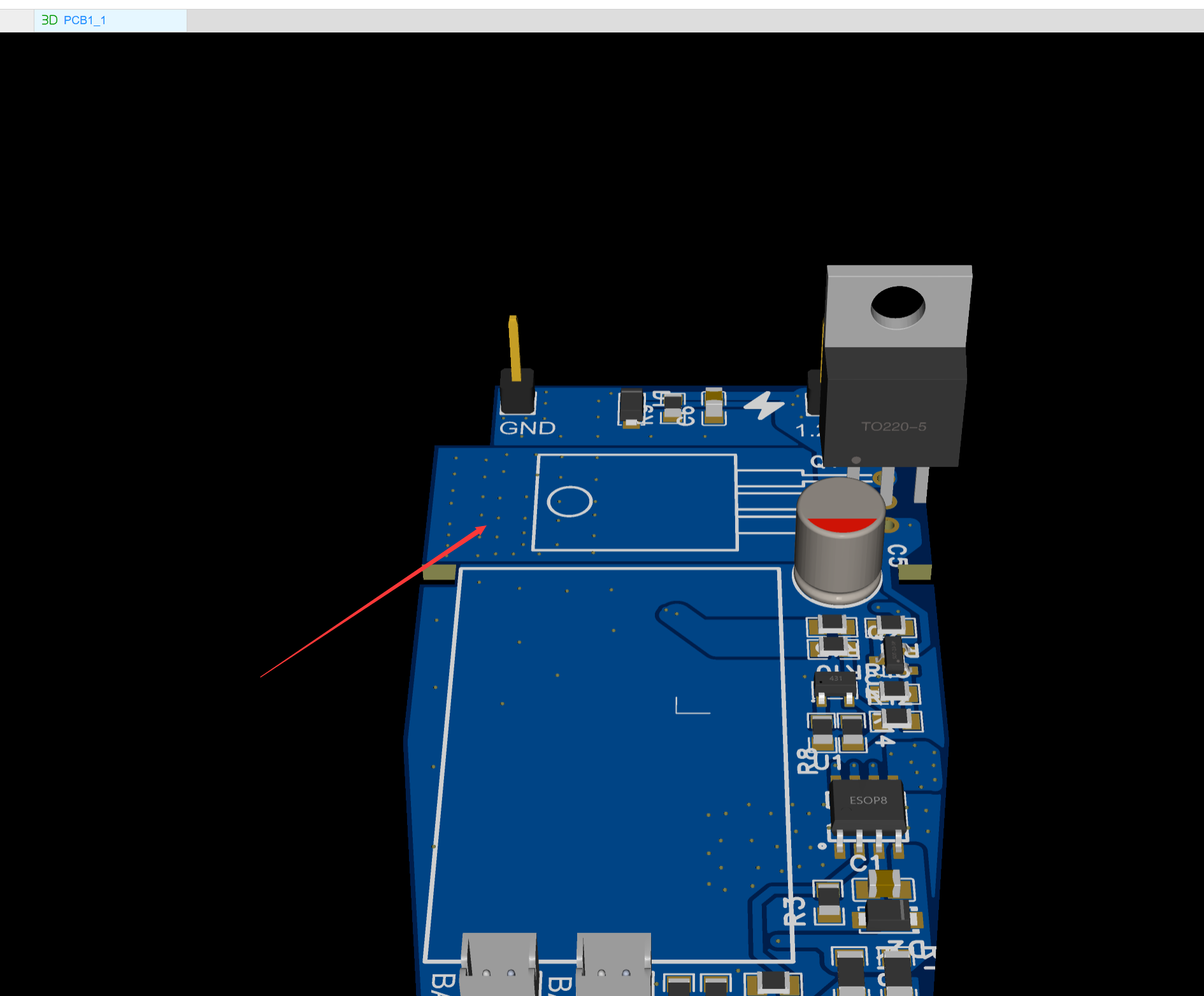

我用锡膏层在顶层和底层分别画了一块露铜区,使铜泊能露铜增强散热,但在3D显示里没有显示这块锡膏层,是用错层了吗?



\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小七 官方
2024-07-10 16:47:45 来自未知
您好,您放置的区域有点问题。铺铜如何开窗加阻焊图文教程您看下:https://lceda001.feishu.cn/docx/P3gTdCBGMooBo9xx4RFcDa8DnA9
丝瓜侦探 作者
2024-07-11 10:44:09 来自未知
跟你的回复有些不太一样。 今天又再尝试了下,实际上就是用错了层,用阻焊层就显示了。 但这个问题就奇怪了,阻焊层,不是应该理解为“阻止焊接的层”吗? 而锡膏层,不是能加锡的层?怎么与阻焊刚好反转呢?
嘉立创EDA小七 官方
2024-07-11 11:08:52 来自未知
您好,阻焊是一种覆盖在pcb焊盘上的涂层,用于保护pcb上不需要焊接的区域;锡膏是涂在底层焊盘上的一层薄膜,用于smd焊接到pcb上。阻焊是用于开窗的。铺铜区域原本是盖油的,添加阻焊就会去油开窗。
伏特欧姆安培法拉
2024-07-11 17:47:42 来自未知
不能把焊盘的表面处理和锡膏层混淆了,锡膏层其实就是钢网层,是用来制作钢网的。在贴片的时候,把钢网上开的孔和PCB的焊盘对上,这样刷锡膏的时候就能很方便的刷到焊盘上了。阻焊层就是理解为“阻止焊接的层”,用油墨覆盖的方法就把焊盘以外不需要裸露的铜皮给盖上了。想要它裸露就需要在阻焊层放置填充图形,也就是“阻焊开窗”,开个窗口漏出铜皮。裸露的焊盘需要做表面处理,比如喷锡,沉金,osp。
