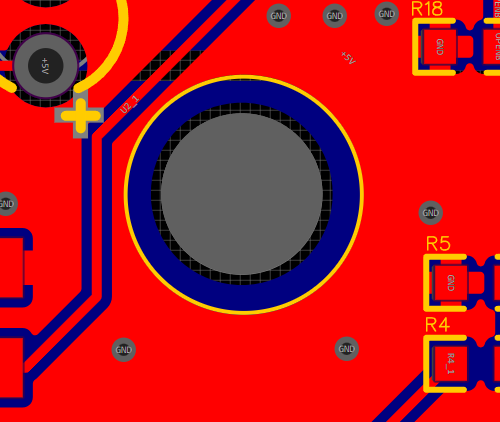

如上图所示，我有个螺丝安装孔，覆铜网络是GND，因为螺柱比较粗，安装后长期磨损阻焊层，导致GND和螺柱连接，但是我并不想GND和螺柱导通，想去掉一个覆铜层的圆，有没有好办法？

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
5V3Cm9x83K 作者
2024-07-12 12:34:39 来自未知
回复

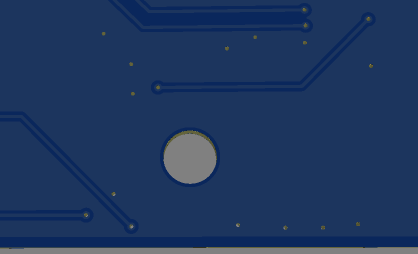

效果
5V3Cm9x83K 作者
2024-07-12 12:33:20 来自未知
回复
已经自己解决，现在顶层画圆 右键转换为实心填充，然后类型选择不填充[得意]
