PCB板上添加元件参数，有利于手工焊接或使用过程中的维护，除特殊情况外，我们可以参数丝印到元件的旁边，特别是量产期间的板子。

但就不知道当前的EDA是否支持这个功能，知道的大佬请回复指点一下。谢谢！



\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA技术支持-小王
2024-07-21 15:00:40 来自未知
回复

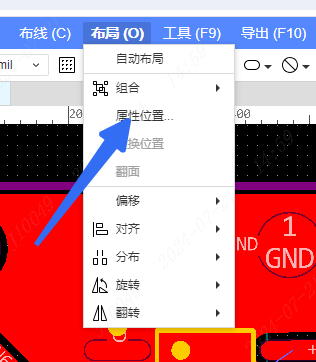

在顶部栏，布局，属性位置可以直接设置
EDA新手 作者
2024-07-22 09:15:00 来自未知
回复
是在PCB设计界面吗？
嘉立创EDA小七 官方
2024-07-22 09:31:31 来自未知
回复
是的
EDA新手 作者
2024-07-22 10:15:31 来自未知
回复

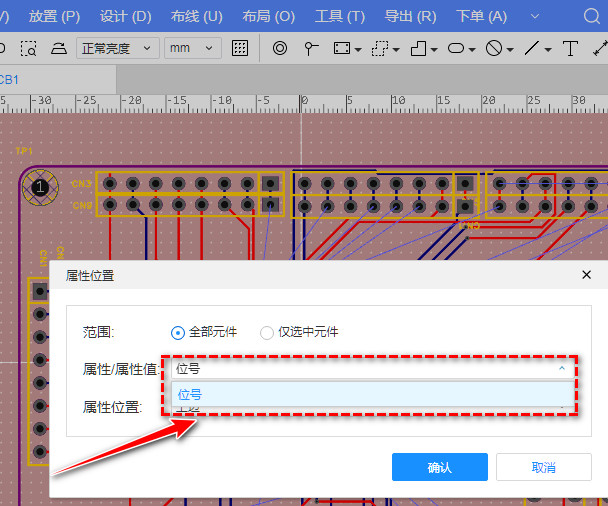

只有“位号”，没有其他选项。
嘉立创EDA小七 官方
2024-07-22 10:21:24 来自未知
回复
属性位置的功能是针对于统一器件位号位置的功能，暂时只能支持位号
EDA新手 作者
2024-07-22 15:23:28 来自未知
回复

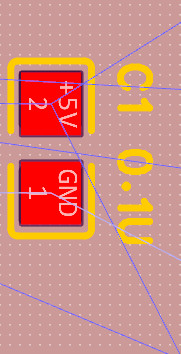

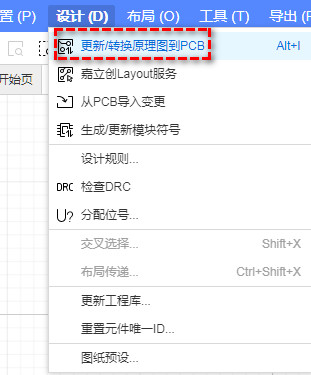

所以生成PCB时，c1的值0.1u暂时是无法带过去的。是这个意思吧？
嘉立创EDA小七 官方
2024-07-22 15:29:33 来自未知
回复

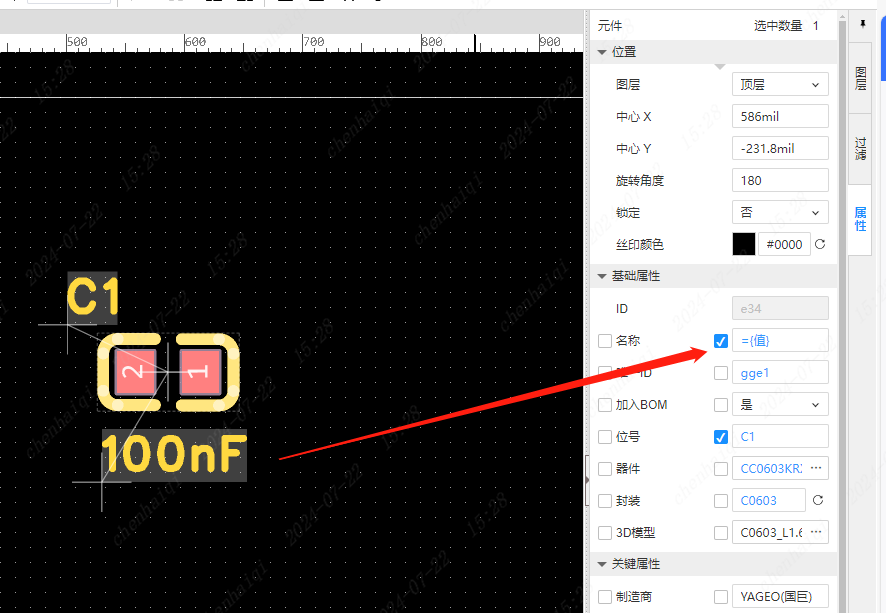

如果想要封装显示值，需要再右侧属性栏进行勾选
EDA新手 作者
2024-07-23 12:53:00 来自未知
回复
哦，原来在这里设置。清楚了
