如何像AD一样可以通过网格铺铜直接转化成阻焊层，然后复制铺铜再选择全铺铜。实现全铺铜而网格开窗？

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小七 官方
2024-07-25 14:57:18 来自未知
回复
您好，您的意思是放一层全填充的铺铜区域，然后再叠加一个网格的阻焊开窗区域吗？
7mT1o7C65P 作者
2024-07-26 08:28:28 来自未知
回复
对的对的
7mT1o7C65P 作者
2024-07-26 08:28:41 来自未知
回复
要怎么实现呢
嘉立创EDA小七 官方
2024-07-26 15:25:41 来自未知
回复

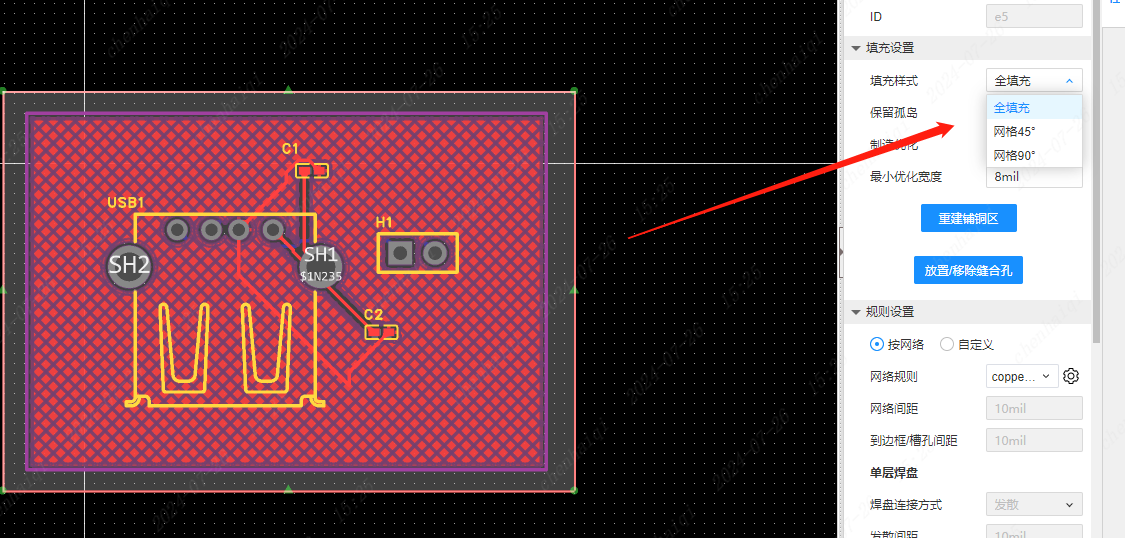

您好，很抱歉让您久等了。你先放置一个铺铜将铺铜的填充样式设置为网格，然后在添加阻焊区域，添加完之后再把铺铜样式改为全填充就好了。
7mT1o7C65P 作者
2024-07-26 15:43:55 来自未知
回复
额，先网格铜，再在网格铜上面添加阻焊区域填充，再把铺铜样式改为全填充，网格就没了啊，不会保留的。不可以哦
