嘉立创EDA专业版不太会用，如图所示，走线和普通冲突了，我建立一个矩形禁止铺铜在冲突的地方，结果光标一点那个矩形区域不见了。搞的不知道这个区域在哪？DRC检测显示这个区域是存在的，怎样显示这个禁止区域？点击铺铜再点重建铺铜区，铺铜还是没变化，新建的禁止区域没变化，铺铜看不出有没有铺铜，这个铺铜为啥不起作用？

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小七 官方
2024-07-25 15:26:22 来自未知
回复

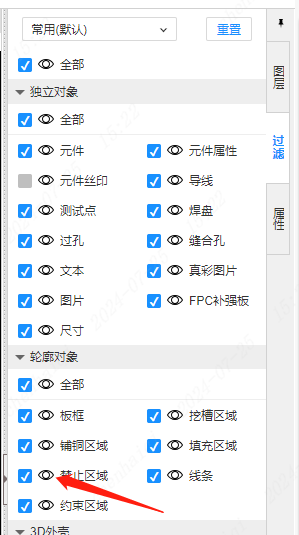

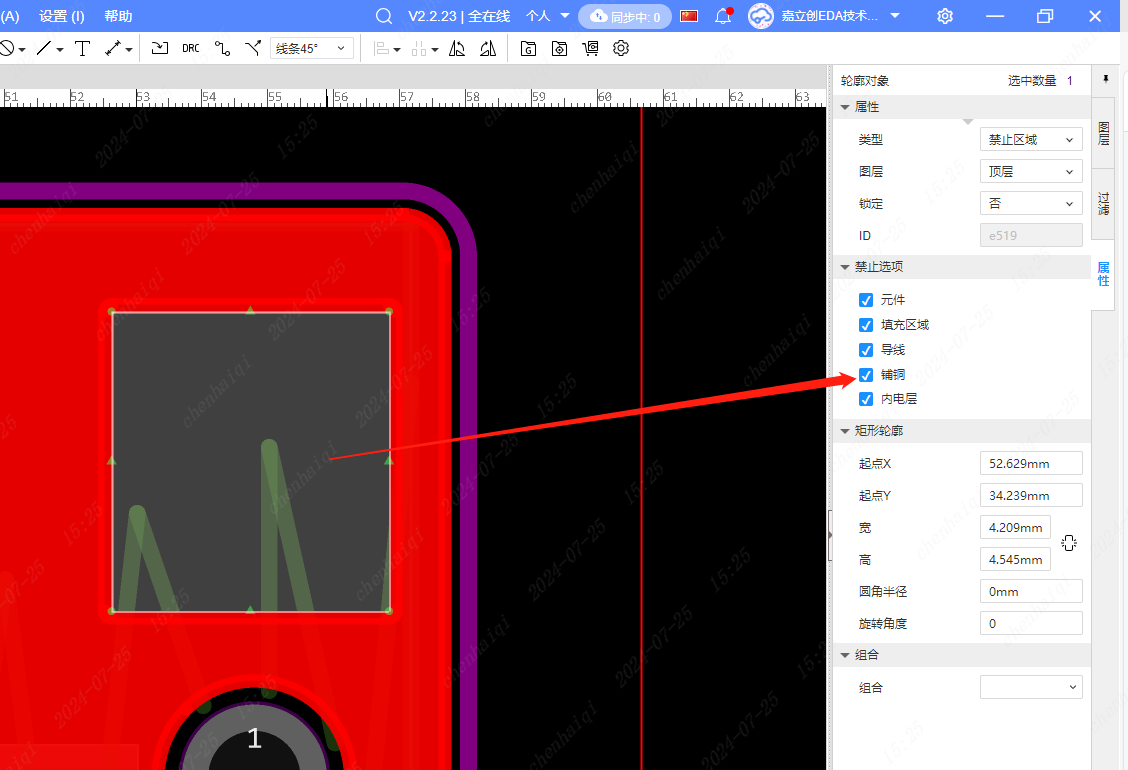

您好，如果是禁止区域绘制完毕之后会消失，可以看看是不是过滤面板的显示没有打开，如图一。如果是禁止区域和铺铜区域重叠，但是铺铜区域没有显示效果的话，可以看一下禁止区域的规则是否勾选了铺铜区域，如图二。
