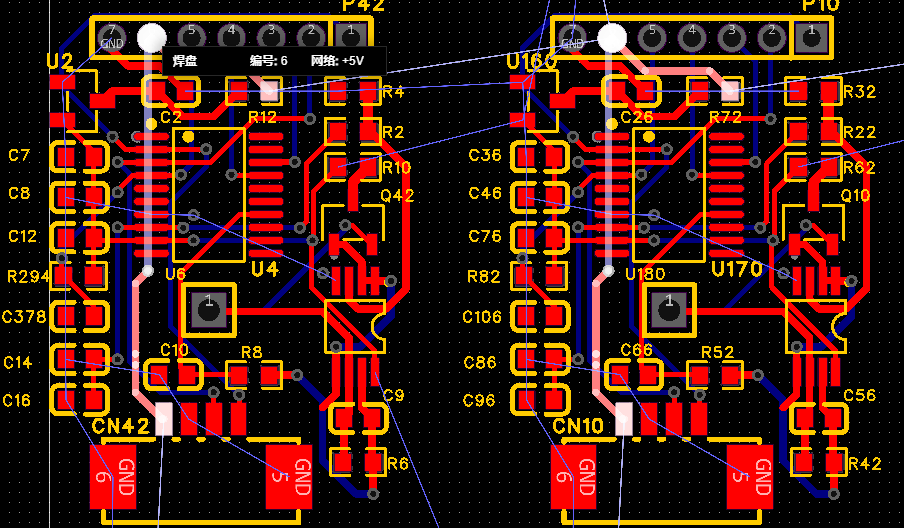

运用了复用模块，但是不想让他们共电源，只共地就好了，应该怎么设置？

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小吴 官方
2024-07-29 18:55:49 来自未知
回复

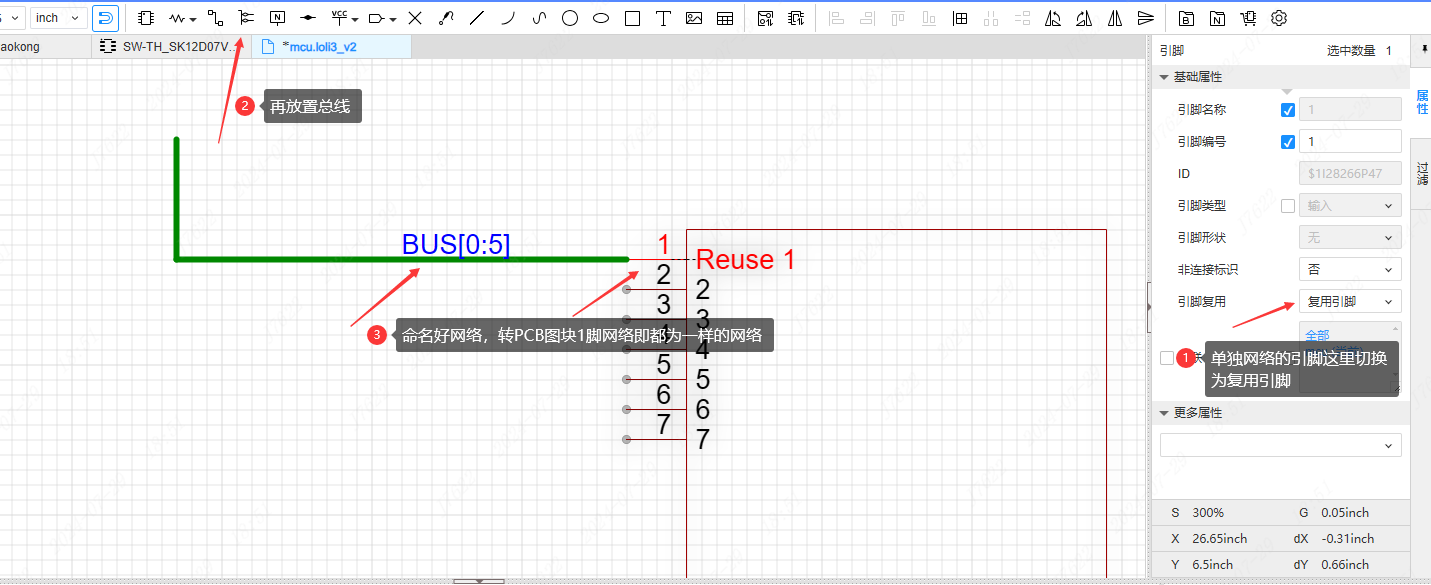

点中该引脚设置为复用引脚，在该引脚放置总线并命名网络
Jayne 作者
2024-07-29 19:16:15 来自未知
回复
我原理图是已经复用了的，我还是不懂要怎么让每个模块的电源独立
嘉立创EDA小吴 官方
2024-07-30 09:28:38 来自未知
回复
先把改图块批量复用，复用几个就设置几个，再点这个图块引脚就有这个设置了
