背景

在别人已验证的基础上更改了一下4个usb的型号

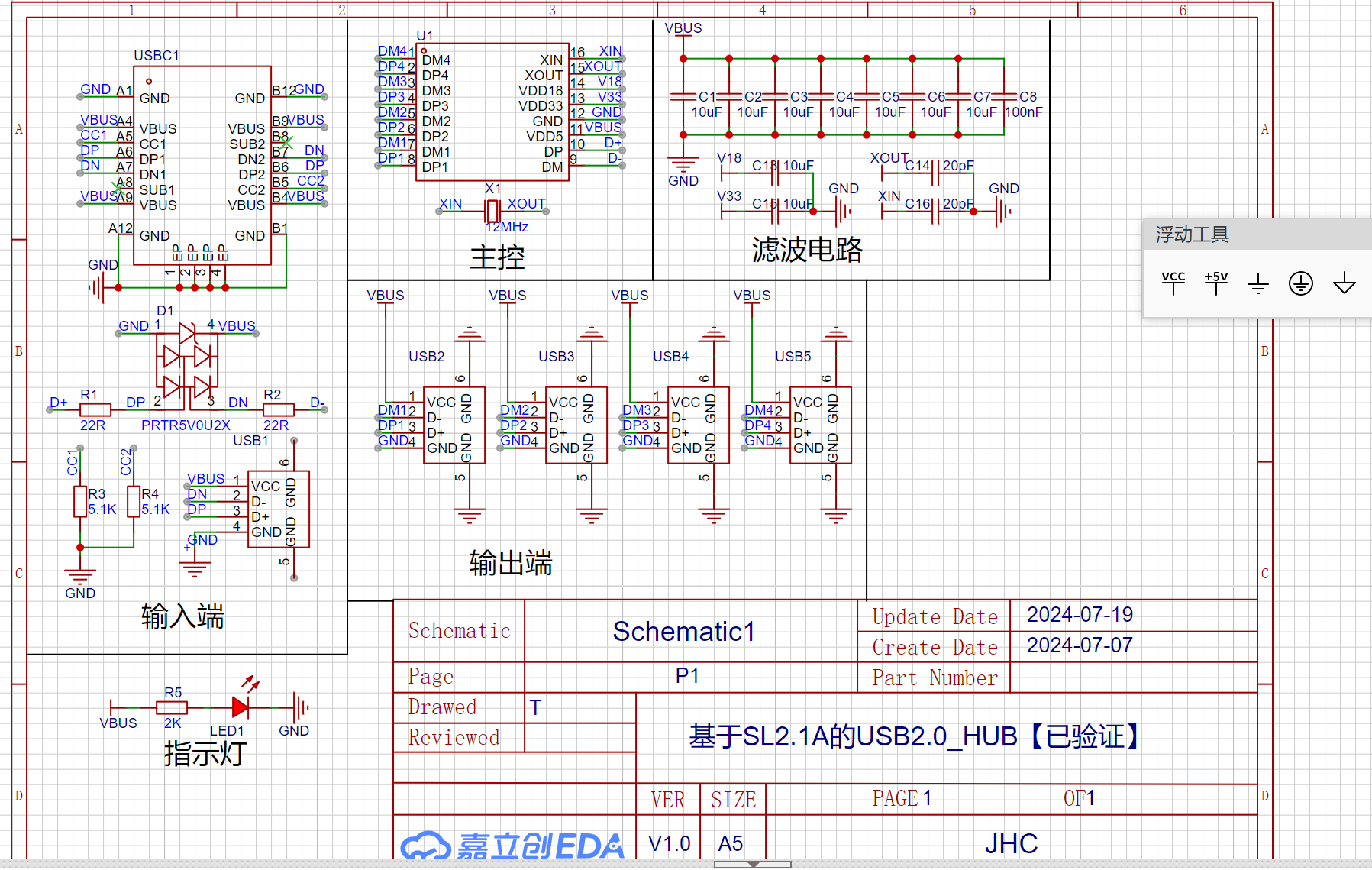

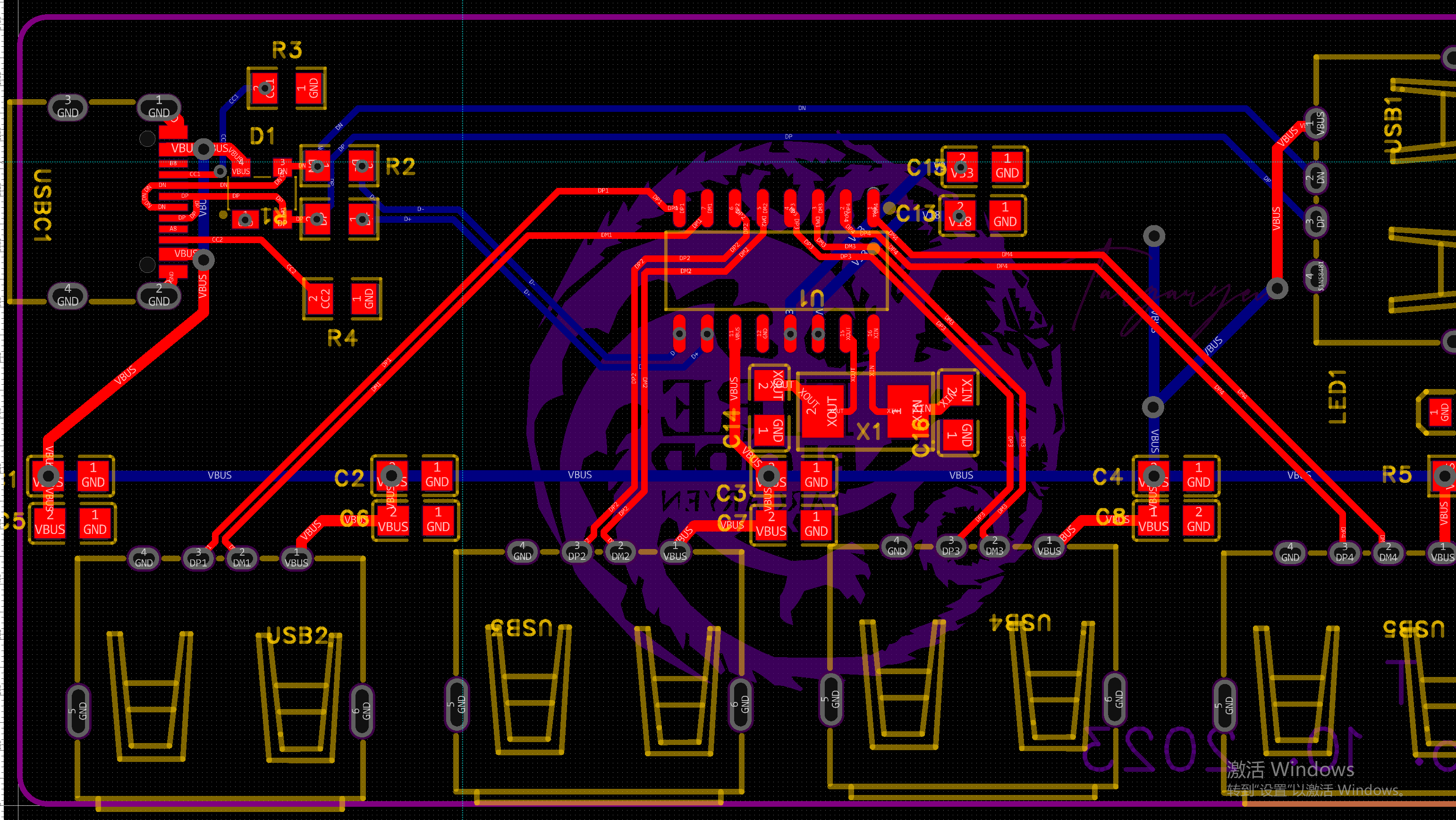

原理图和PCB如下



具体问题

一开始用万用表测量d-和d+口都有电压，大概是2.3v（记不太清了），后面焊接usb口后，再测量发现只有d+有电压，3v左右，d-无电压，另外测量d+和d-的对地阻值都是一样的，3.8兆欧，同时晶振的电压差在0.4v左右，芯片均有3.3v和1.8v电压输出，XIN和XOUT电压在1.4v左右

然后我把usb接口拆下来了，再测量d-和d+也是无电压。

（目前我怀疑usb焊接有问题，把芯片搞坏了吗？,另外信号线上打过孔是不是也有一定的影响呢）

求助大佬们看看是哪里出了问题

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
899553653j
2024-09-19 21:19:02 来自未知
回复
我的也是这种情况D+ 有3.3，D-就没有，XIN1.4v，XOUT0.7v，楼主搞定了吗？
从芯
2024-08-11 12:48:55 来自未知
回复
信号线尽量不要打过孔，不过你做USB2.0没电压应该不是这个原因。你文中提到的焊接usb口是图中哪一个？还有就是R1/R2有什么用？
