用LM2596S做了一个12V转5v和3.3v的电源，发现输出电压极其不稳定，出现周期性变化，3.3v输出端峰值可达5v多，短接输出电感后电压输出正常，5v输出端也是如此，不过相对变化量没有3.3V输出端这么大

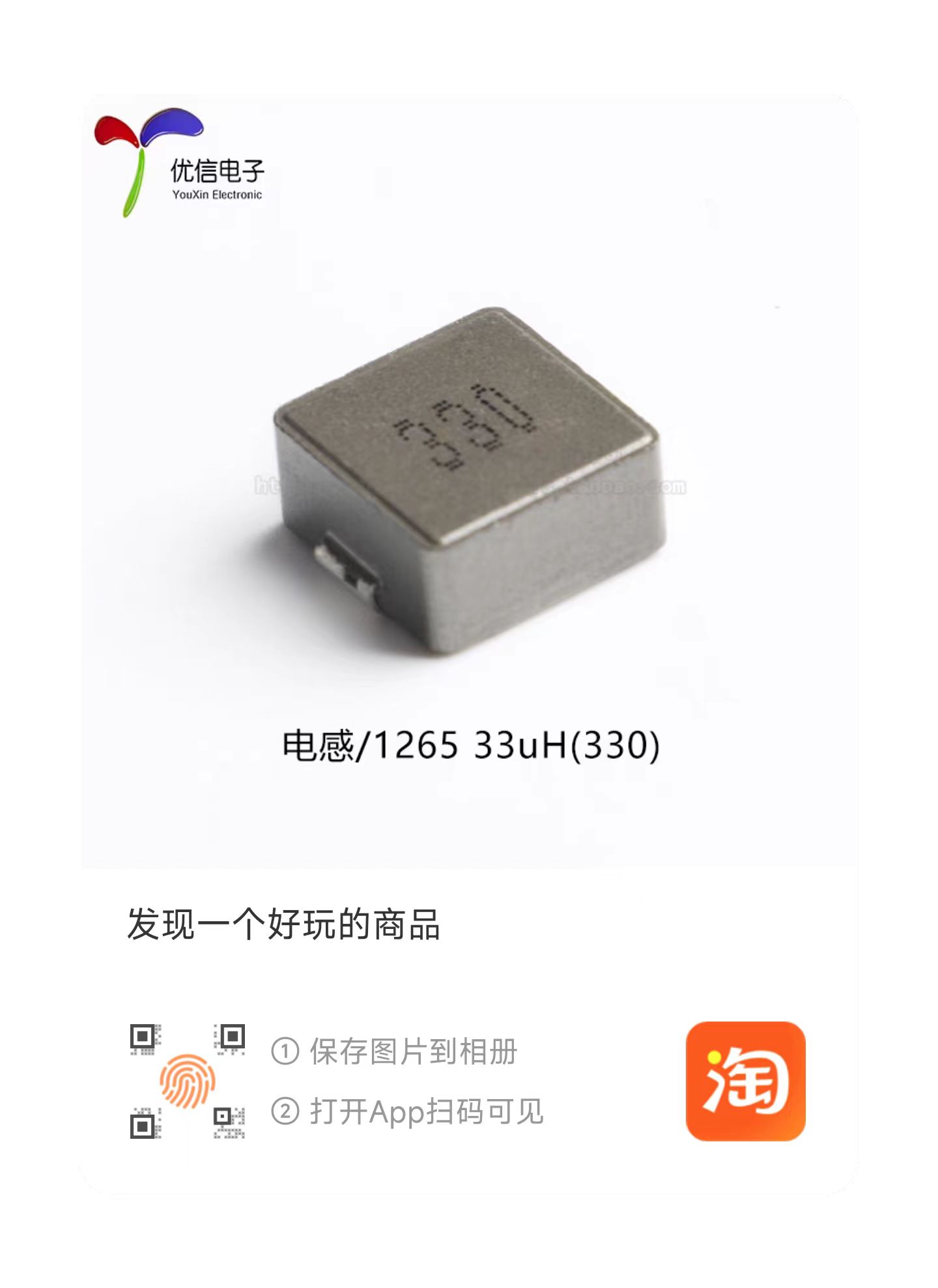

电感使用的为33uF 1265封装

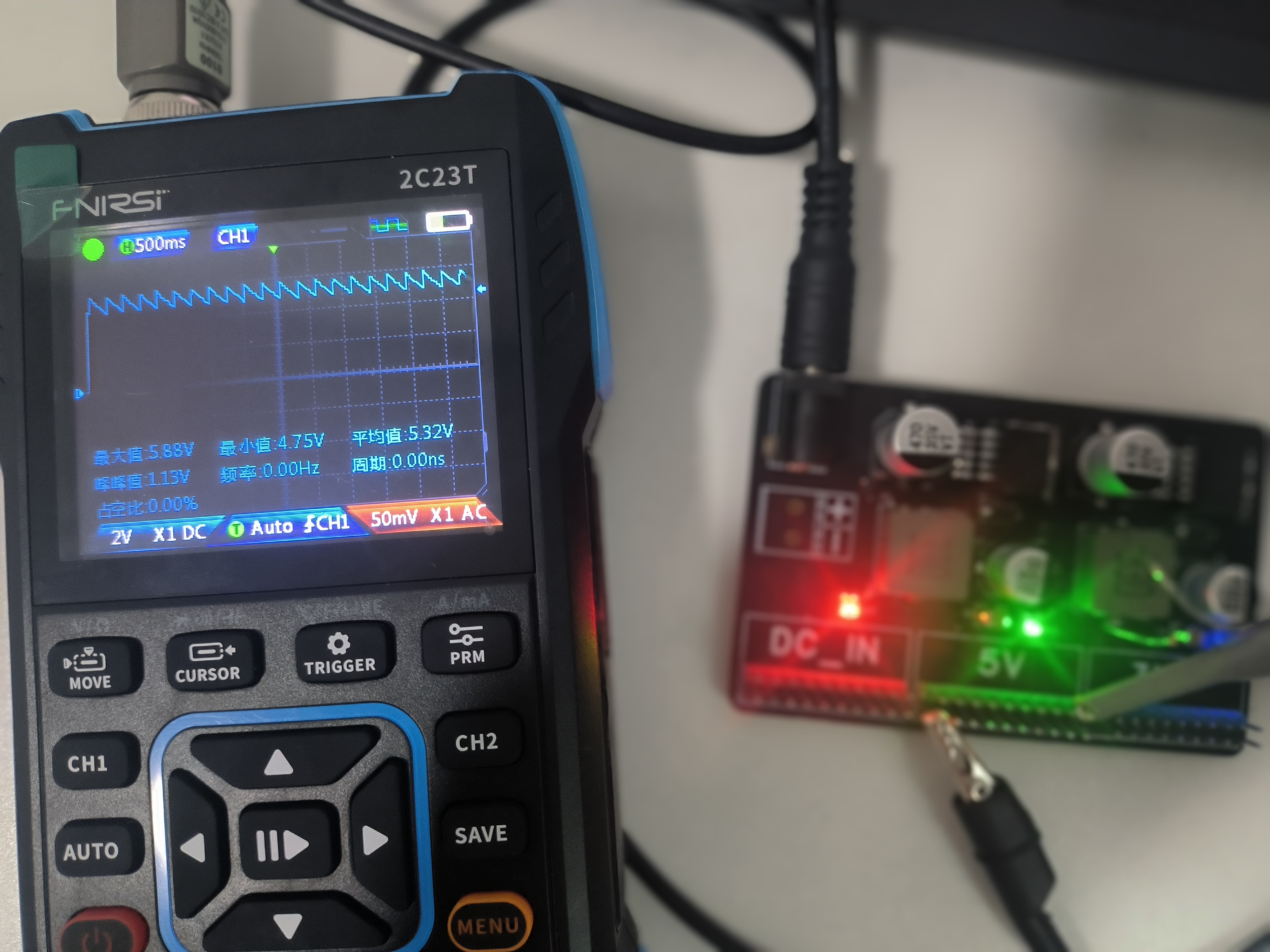

5V输出端未短接电感

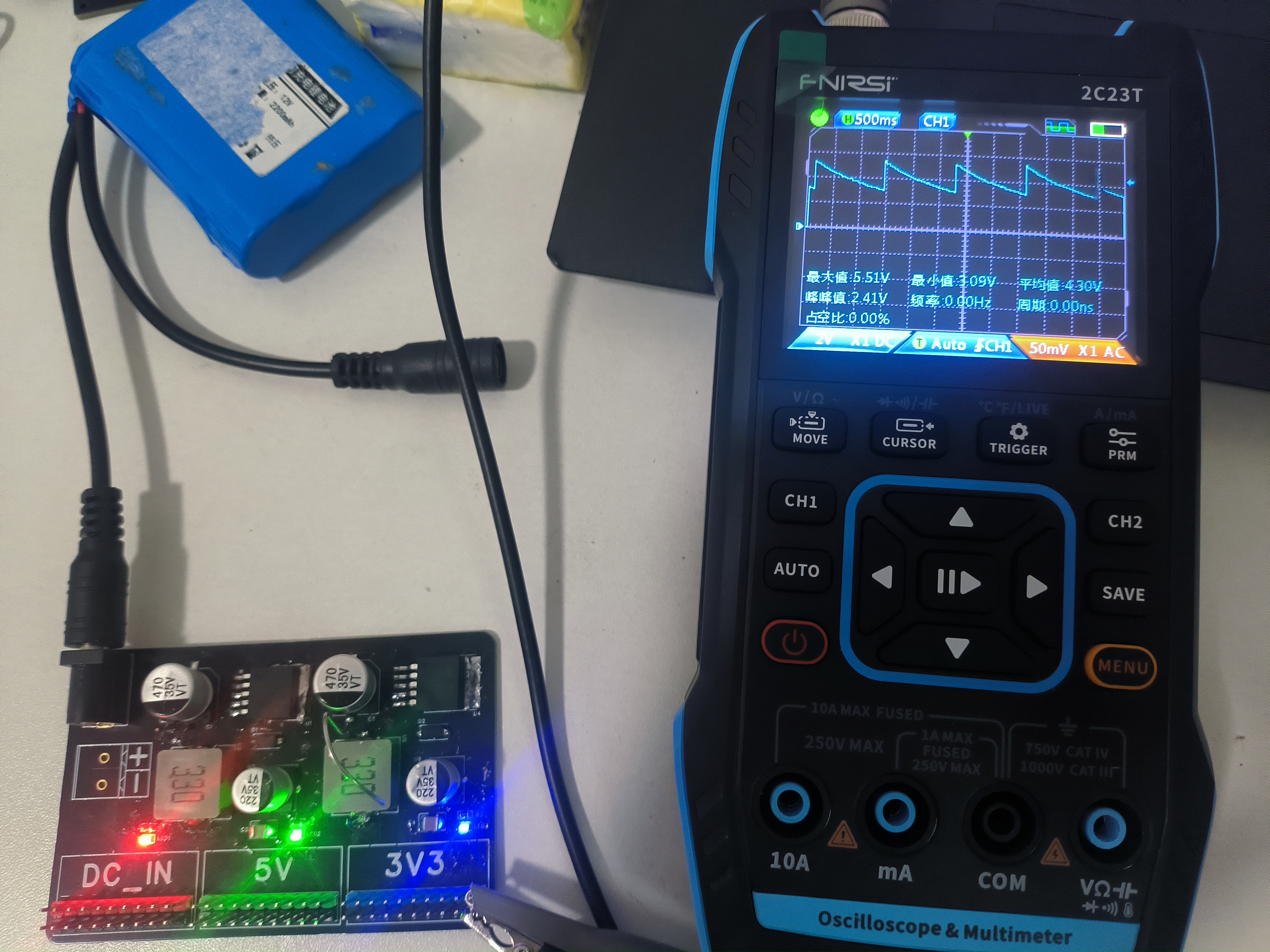

3.3v输出端未短接电感

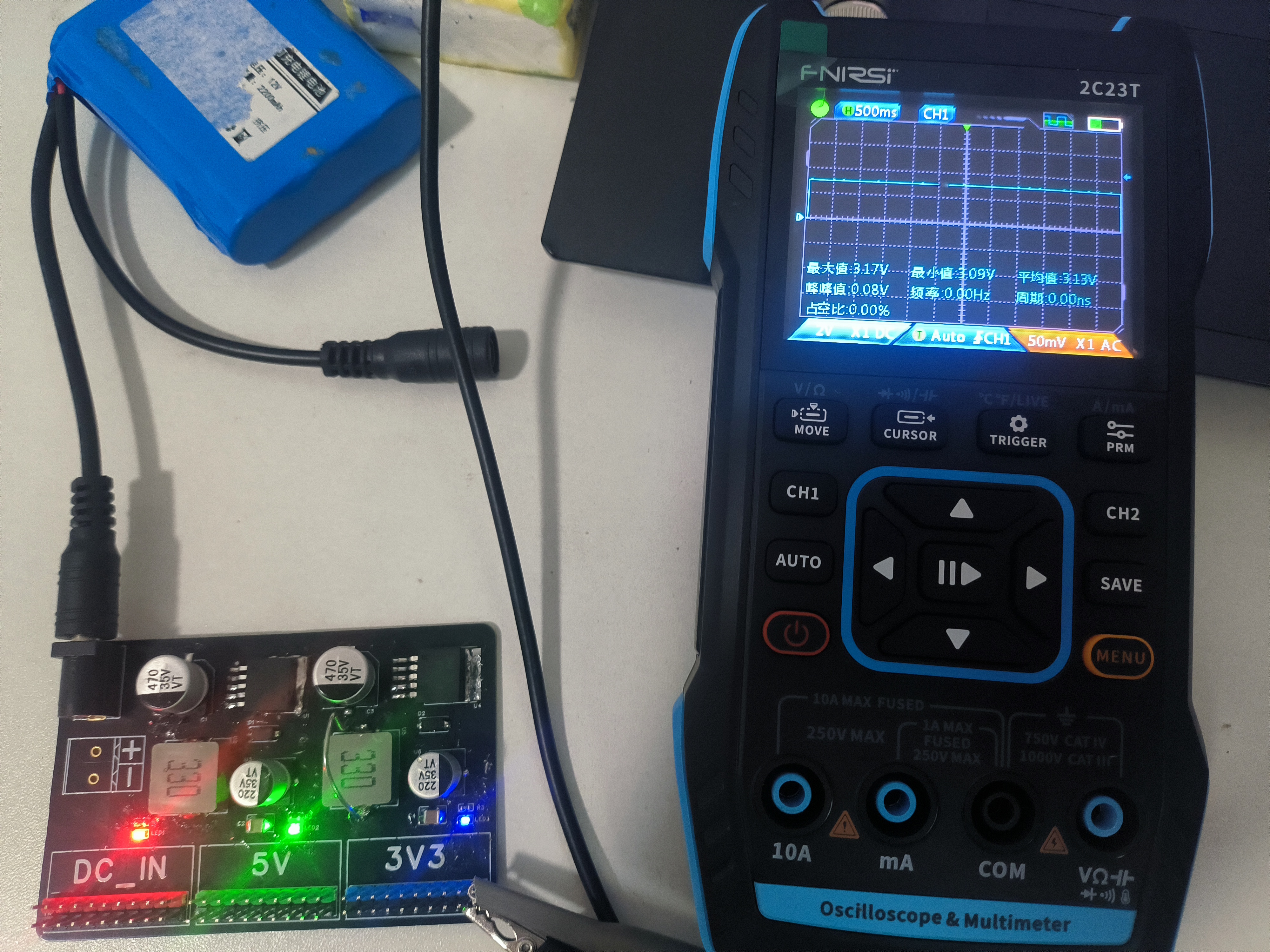

3.3v端短接电感

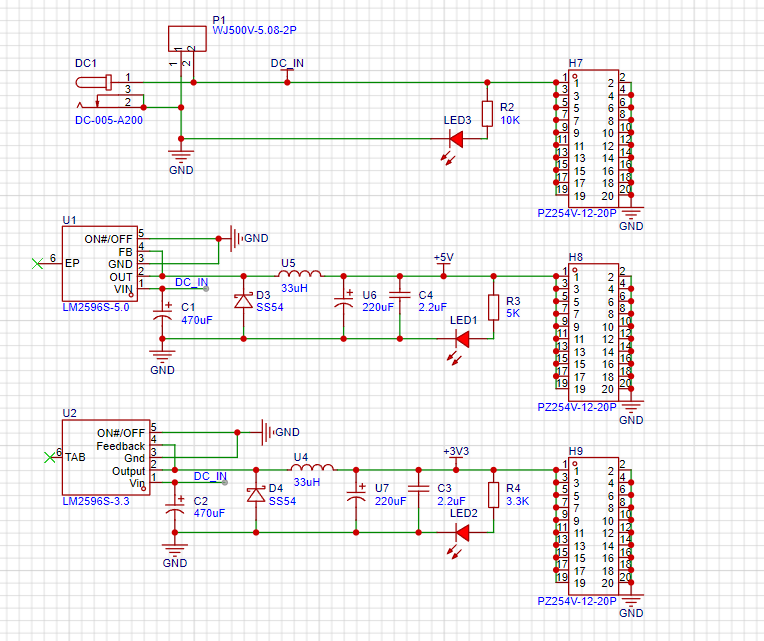

原理图

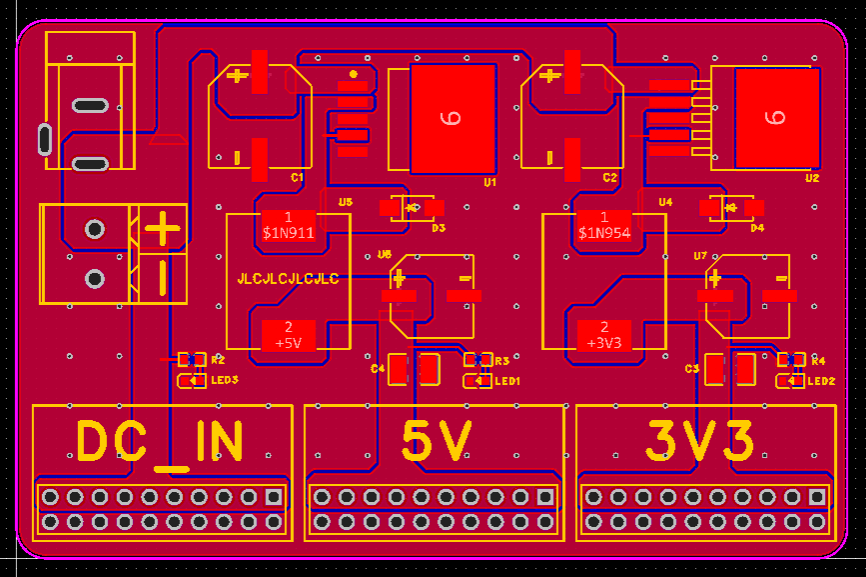

PCB

\n#电路设计与技巧#
#电路设计与技巧#
嘉立创EDA
全部评论 默认 最新
543210jJ085W
2024-08-05 18:28:02 来自未知
回复
你的电路图画错了，芯片的FB引脚应该从电感的后端引入，而不是电感前端。具体可参考芯片说明：https://atta.szlcsc.com/upload/public/pdf/source/20230506/0930E65C3A8B7B120C8A4D8E5A8AC327.pdf
dG31315G4n 作者
2024-08-07 11:54:03 来自未知
回复
好的，感谢大佬[点赞]
