不知道操作了什么导致 覆铜区域无法选择，使用“shift+B”有进度条出现，但覆铜区域无变化，切换覆铜区域为不可见，无覆铜区域虚线，沿可见的覆铜再画一个覆铜区域可以正常编辑 ，但之前的区域仍不变化。 哪位大神方便给指点一下，谢谢



\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小七 官方
2024-08-10 10:51:09 来自未知
回复
您好，可以检查一下是不是锁定了，可以先操作解锁全部试试。然后再检查一下过滤面板是否勾选全部。如果铺铜区域没有边线可以在设置主题里面检查一下。
765432uU646D 作者
2024-08-10 11:17:09 来自未知
回复
过滤面板选全部后，覆铜区域可以点击选到了，但不是整个可编辑的线框，而是独立的单个小区域，我想回到制作覆铜时那种大框中，可以编辑覆铜区域形状
765432uU646D 作者
2024-08-10 11:20:23 来自未知
回复

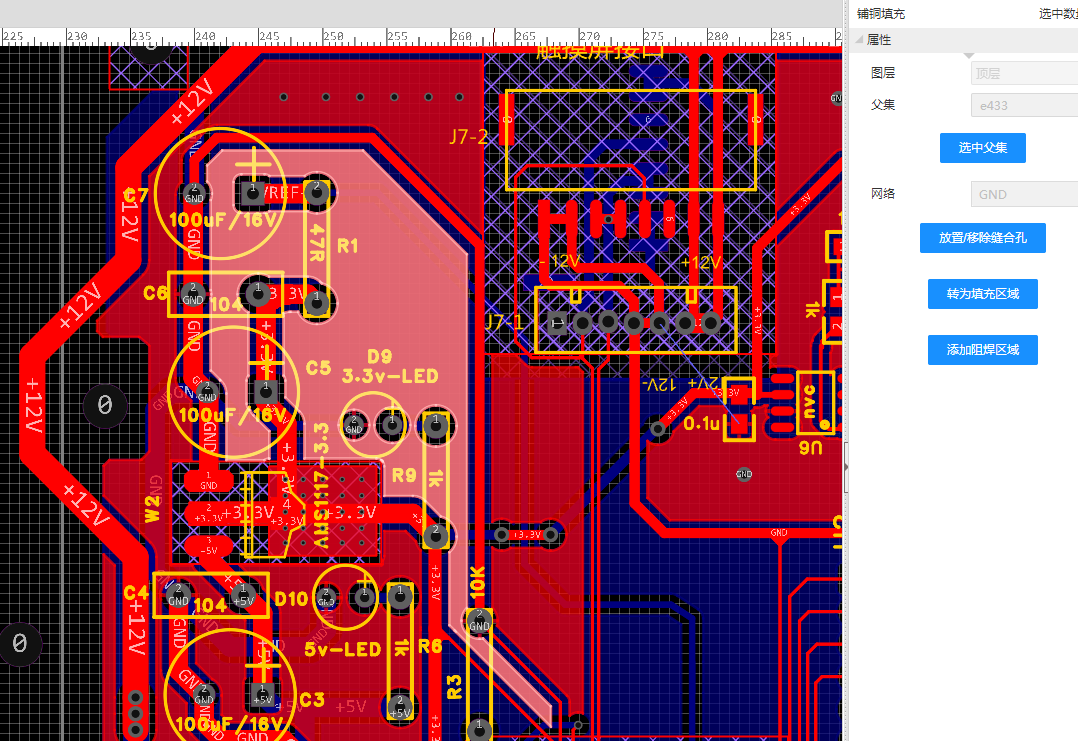

原来选中覆铜区域后属性显示的是“轮廓对象”现在显示的是“覆铜填充”
嘉立创EDA小七 官方
2024-08-10 11:49:23 来自未知
回复

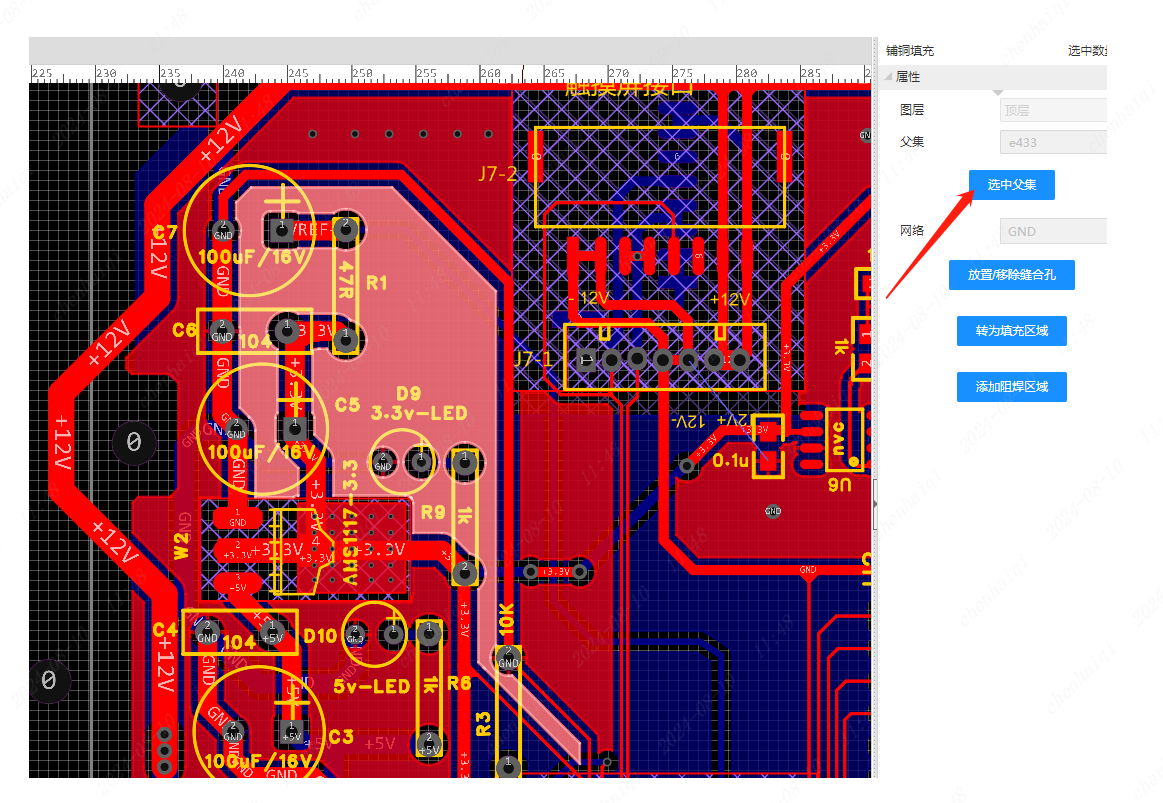

点击先选中父集，或者点击铺铜边线即可。
从芯
2024-08-11 13:30:58 来自未知
回复
在2.2版本之前可以在右边“过滤”选项里选择是“轮廓对象”还是“覆铜填充”。升级之后没这个选项了，你点一下是“轮廓对象”再点一下是“覆铜填充”
