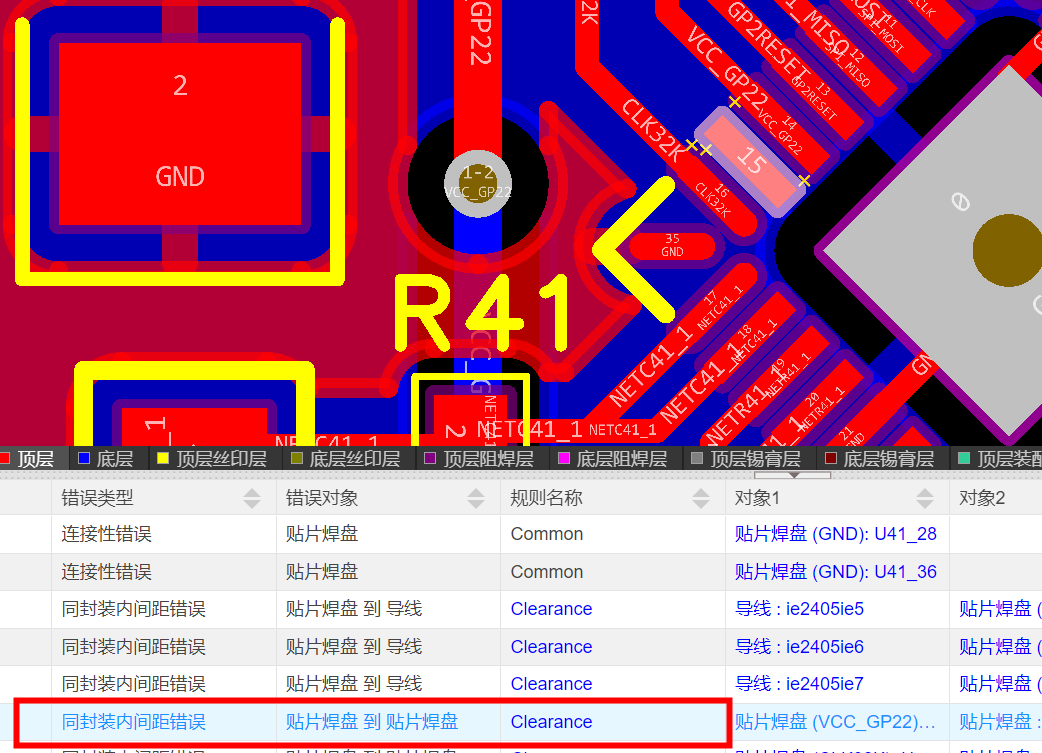

DRC报错，同封装内间距错误，请问这种报错怎么处理呢？

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
从芯
2024-08-11 13:24:15 来自未知
回复

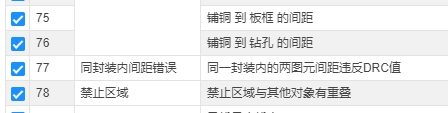

在设计规则里面修改（所有）贴片焊盘的间距，或者在DRC里关掉同封装内间距错误报警
嘉立创EDA小七 官方
2024-08-10 11:13:19 来自未知
回复
您好。同封装内间距错误是可以选择忽略的，因为某些器件的数据手册要求所以需要这么绘制封装。
不爱学习 作者
2024-08-10 11:18:57 来自未知
回复
没有办法通过规则设置单独给同封装内焊盘间距设置规则，是吗
嘉立创EDA小七 官方
2024-08-10 11:48:31 来自未知
回复

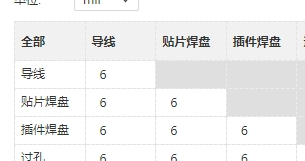

可以按照报错的提示修改，比如你这个可以在设计规则里面修改贴片焊盘的间距。
