上回了解了pcb版的层厚关系，现在又有个疑问。

请问，如何正确匹配绘制的pcb线路图的层厚？

比如我绘制了4层pcb线路图，打印的时候应该选择1.0-1.6mm之间的那种厚度较合适？

还有我看到https://tools.jlc.com/jlcTools/#/impedanceDefaultTemplate各种厚度的相关数据，例如编号2和编号3中pp的厚度是由用户自主选择还是由打板系统自动匹配？

\n#其他问题#
#其他问题#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小七 官方
2024-08-15 09:08:54 来自未知
回复

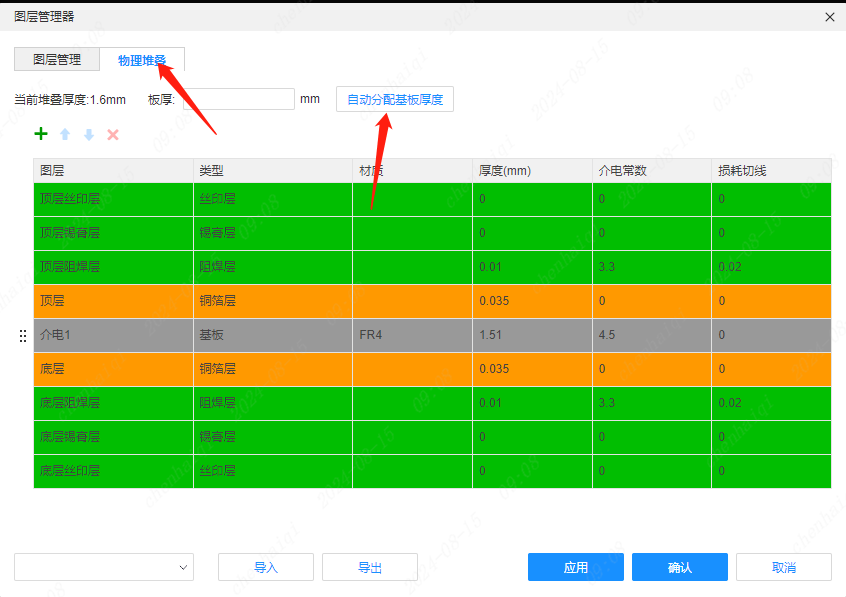

您好，我们默认的板子厚度是1.6mm，如果想要修改厚度的话可以在图层管理器的图层堆叠里面进行设置。你可以选择自己分配层厚，也可以选择设置一个整体厚度让系统帮你分配每一层的厚度。
admin 作者
2024-08-15 15:17:07 来自未知
回复
帮助很大，更进一步了解了嘉立创eda，感谢小七的热心答复！！！
嘉立创EDA小七 官方
2024-08-15 15:22:49 来自未知
回复
不客气的哦
