各位大佬们好,我手头上有一块3.5寸的mipi触摸屏,现在遇到的问题是:

1、屏幕手册给的VCC引脚定义是需要5.5V的电压,问了商家说支持5V到6V之间的电压,但是泰山派mipi的vcc引脚是3.3V的电压,那我应该怎么设计这个升压电路呢?

2、看手册标注的背光电流是20mA,但是商家说因为是彩屏,所以电流适当的高点,最好是30mA,如果按照商家说的,会不会有烧屏的风险呢?

3、我的想法是参考吴工讲的泰山派mipi屏转接板来设计背光电路,那么,又回到问题1,VCC引脚的电压应该怎么升上去,怎么设计整个屏幕的供电部分呢?

屏幕的主要参数已经上传到文档中,还请各位大佬看到后帮忙解答一下,本人小白一枚,多谢各位大佬!!!!

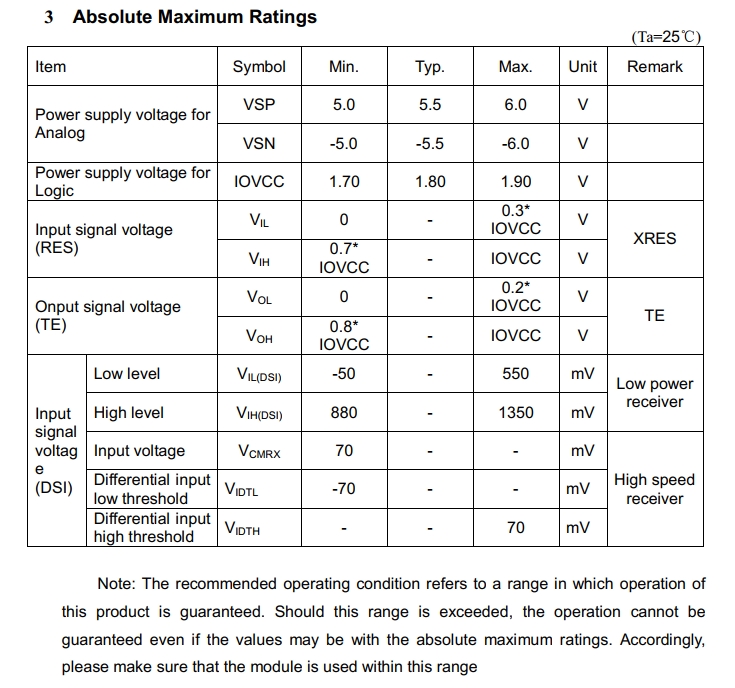

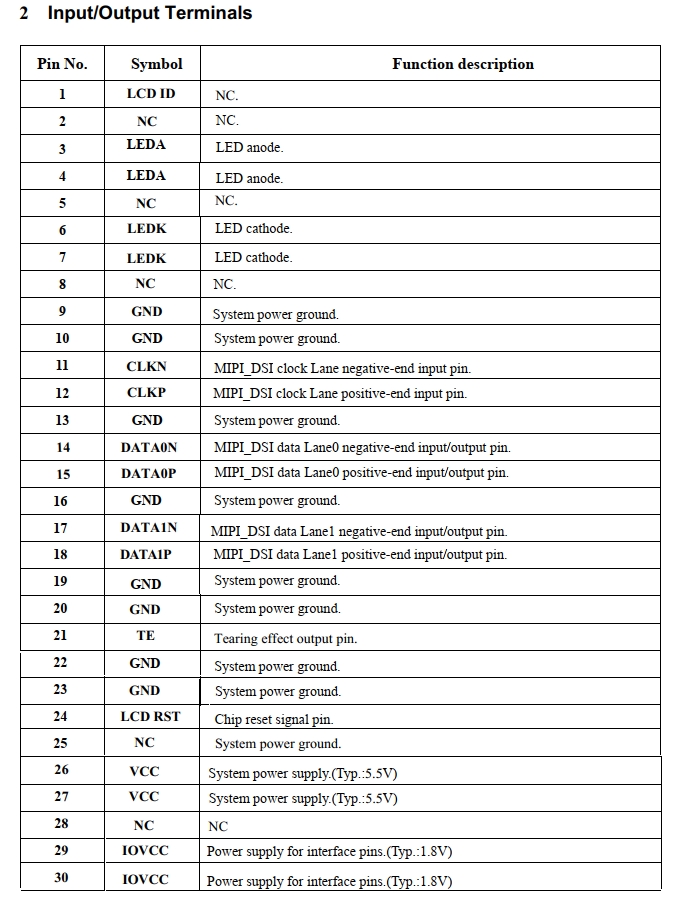

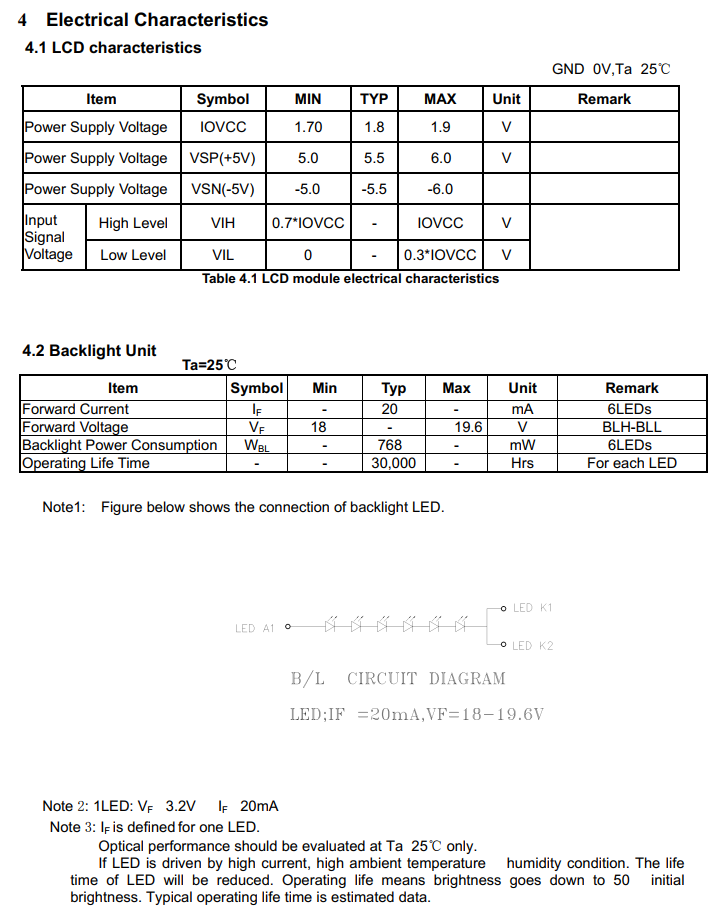

3.5寸引脚定义电流评级LCD电器特性
