EDA可以单独设置过孔到铺铜间距吗？不是局部的，是所有的过孔。

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小七 官方
2024-08-16 16:29:24 来自未知
回复
您好，不支持单个过孔这是，设计规则的间距是一网络名称为基础的，可以设置某个网络的过孔到铺铜的间距。
不爱学习 作者
2024-08-16 18:44:46 来自未知
回复

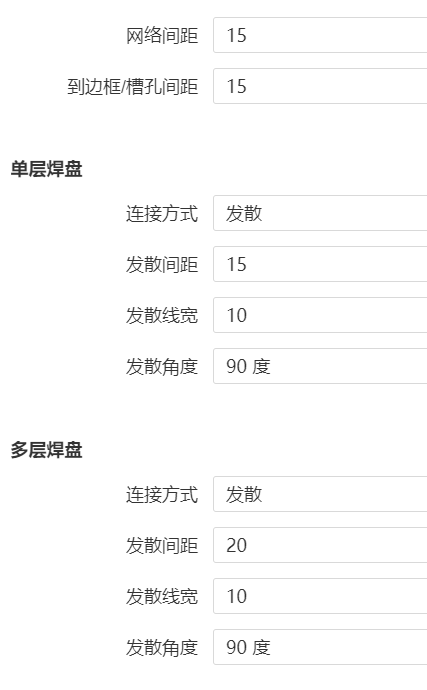

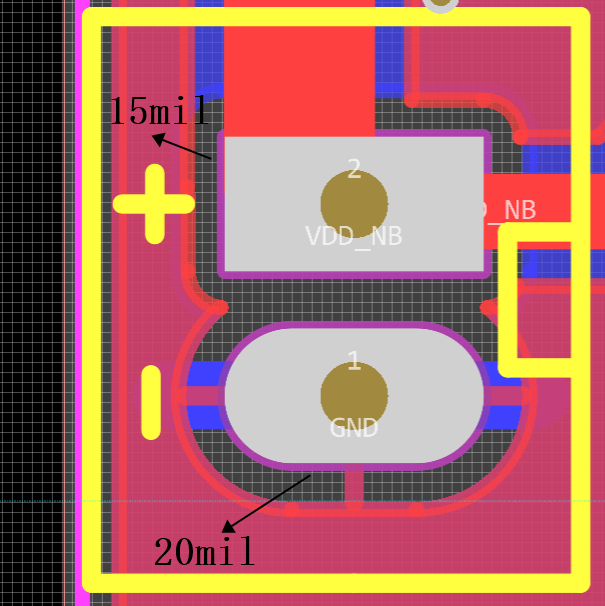

铺铜规则设置多层焊盘是20mil，但是这两个焊盘还是一个间距15mil，一个间距20mil，是设置的不对吗
UserSupport 官方
2024-08-16 19:31:58 来自未知
回复
你这个两个焊盘都是多层焊盘吧？
不爱学习 作者
2024-08-21 09:51:46 来自未知
回复
是的，都是多层焊盘
嘉立创EDA小七 官方
2024-08-21 11:02:40 来自未知
回复
设置完规则之后是否有重建铺铜呢？
不爱学习 作者
2024-08-24 11:17:11 来自未知
回复
重新铺了，没有改变
嘉立创EDA小七 官方
2024-08-24 13:50:23 来自未知
回复
可以加我一下，我们拿工程看看。
