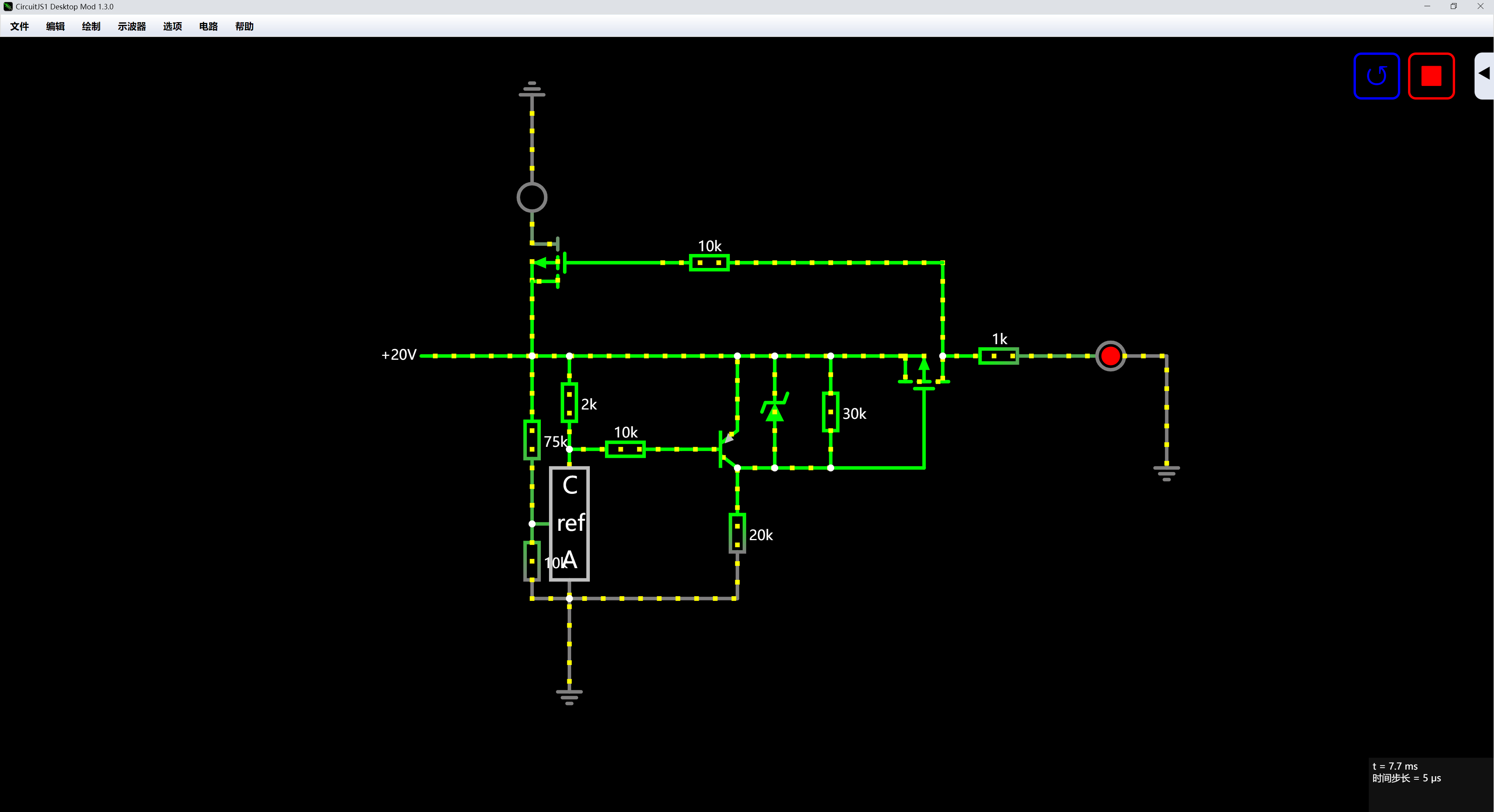

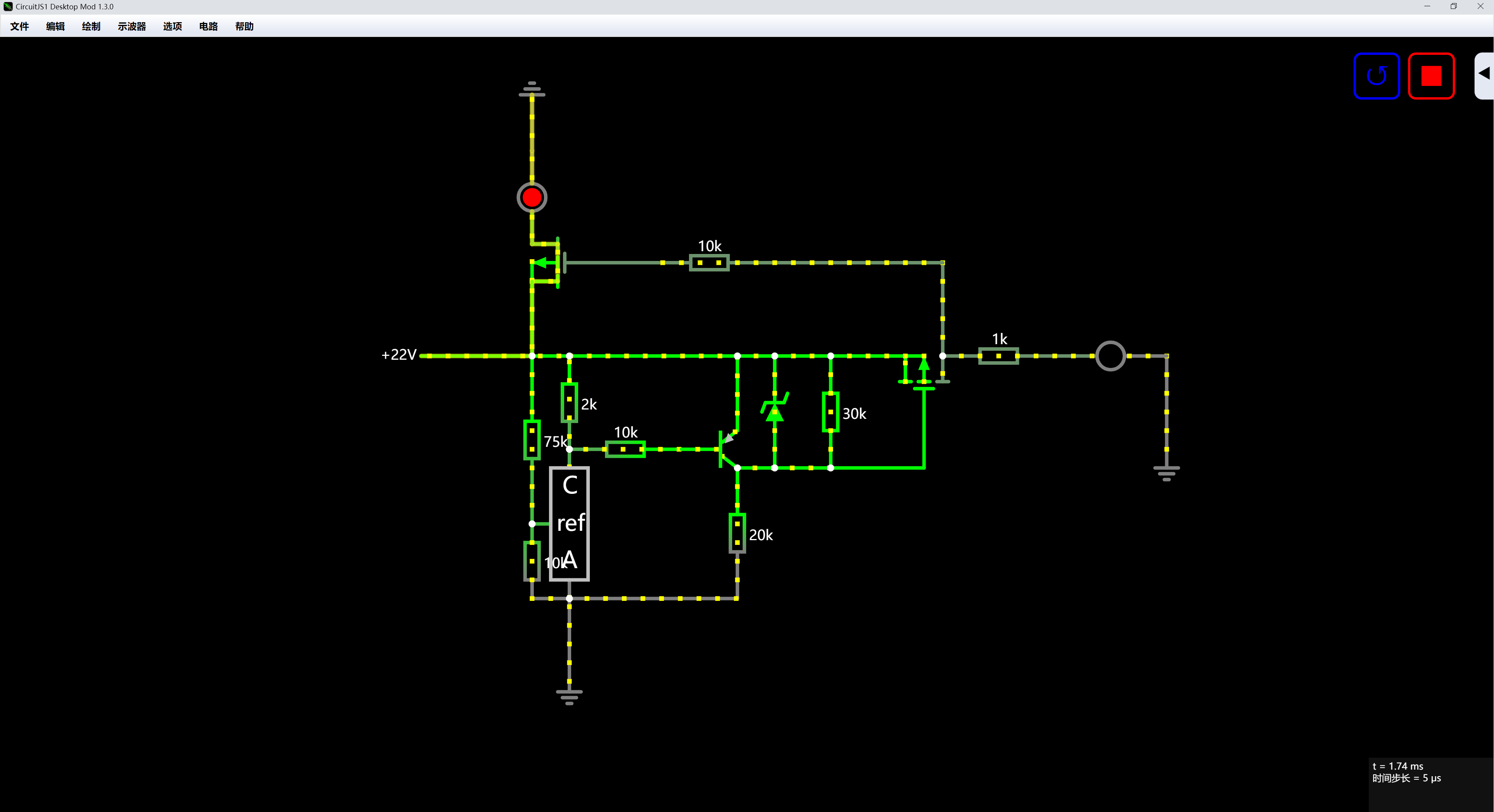

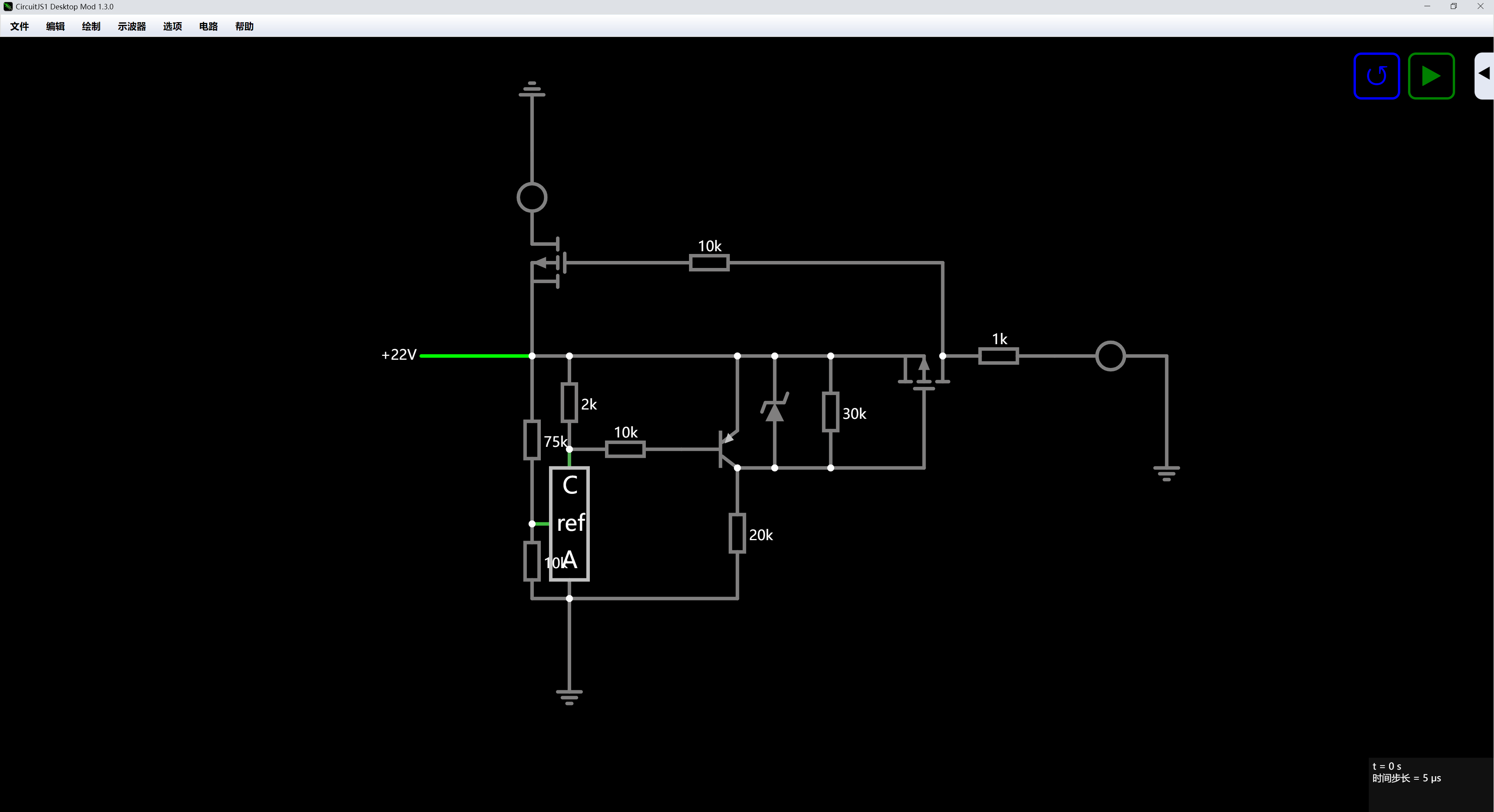

如下图，这是一个电压选择器，



当电压低于21.25V时下pmos管导通，上pmos关断



当电压高于21.25V时下pmos管关断，上pmos导通




我想运用在“当电压偏小时进入DCDC升压，电压足够高则直接输入，跳过DCDC”这一场景。各位大佬们看看这个电路在实际使用会有什么bug？
感谢您的阅读🌹！
