当前的拼版功能不适用于 FPC

置顶

精

活动

昏迷疾旋鼬 2024-09-01 14:21:00 来自未知板块：嘉立创EDA 互动量：46

https://www.jlc.com/portal/server_guide_40116.html

\n#PCB设计#

#PCB设计#

嘉立创EDA

全部评论默认最新

2024-09-01 17:56:32 来自未知

您好，是什么样的问题呢

作者

2024-09-01 18:44:03 来自未知

现在拼版功能只能设置为需要V割或者邮票孔吧，但是FPC拼版不需要也不能有这些。

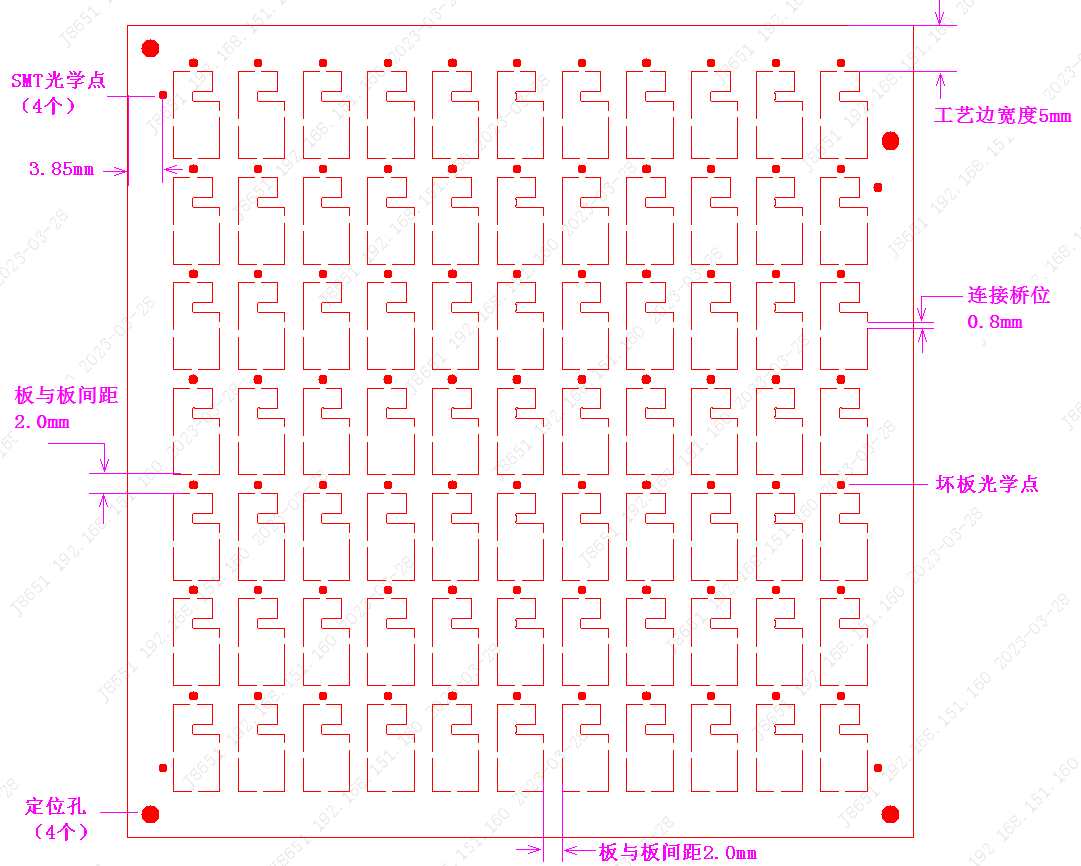

如嘉立创“FPC拼版设计规范”（https://www.jlc.com/portal/server_guide_40116.html）文章内所说，需要的只是每块板间隔和坏板光学点。
