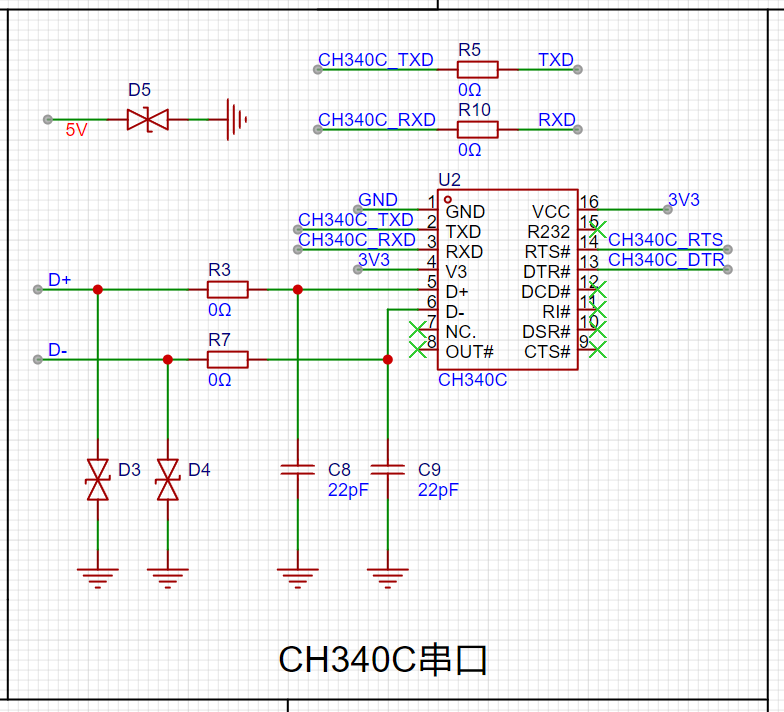

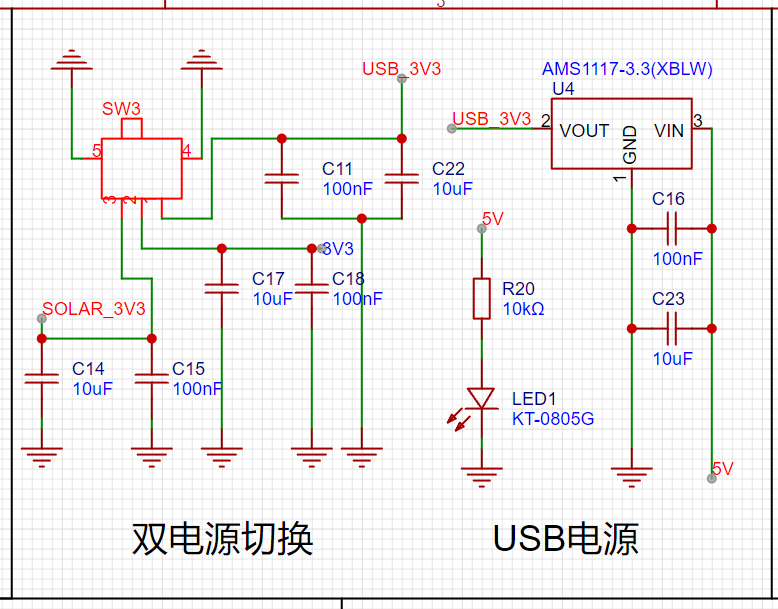

起因是自己设计的ESP32-C3开发板，今天刚焊完，通过检查，电源供电3.3V没问题，各个元器件焊接也没有短路连锡。但连接电脑后无法识别出CH340串口，其它开发板能被电脑识别，自己判断是CH340芯片电路设计错了，奈何自己是新手，翻了好多文档都没研究出来，故向大家求助，下面附上设计的原理图。

提前感谢大神解惑【双手合十】

\n#原理图设计#
#原理图设计#
嘉立创EDA
全部评论 默认 最新
432109aS632h
2024-09-11 17:26:27 来自未知
回复
测试第一遍可以不焊接上下拉什么的，通了之后再加
432109yY144H
2024-09-09 23:13:34 来自未知
回复
收发接口是否接反与MCU收发
kigi
2024-09-09 19:16:24 来自未知
回复
拆掉D+ D-上的电容二极管试试，ch340应该很认
6952hTgKtO
2024-09-06 10:34:30 来自未知
回复
查一下D+D-有没有接反
