请教一下，目前手上做了几块板子，怎么在不改变原工程和PCB布局的前提下，将多个PCB合并到一个PCB呢？

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
悠悠三千载 作者
2024-09-19 11:27:03 来自未知
回复
经过技术支持的指导，位号添加后缀问题基本得到解决，不过在drc的时候会警告，如果功能能添加到自动分配位号里面就更好了
嘉立创EDA小七 官方
2024-09-11 13:51:29 来自未知
回复

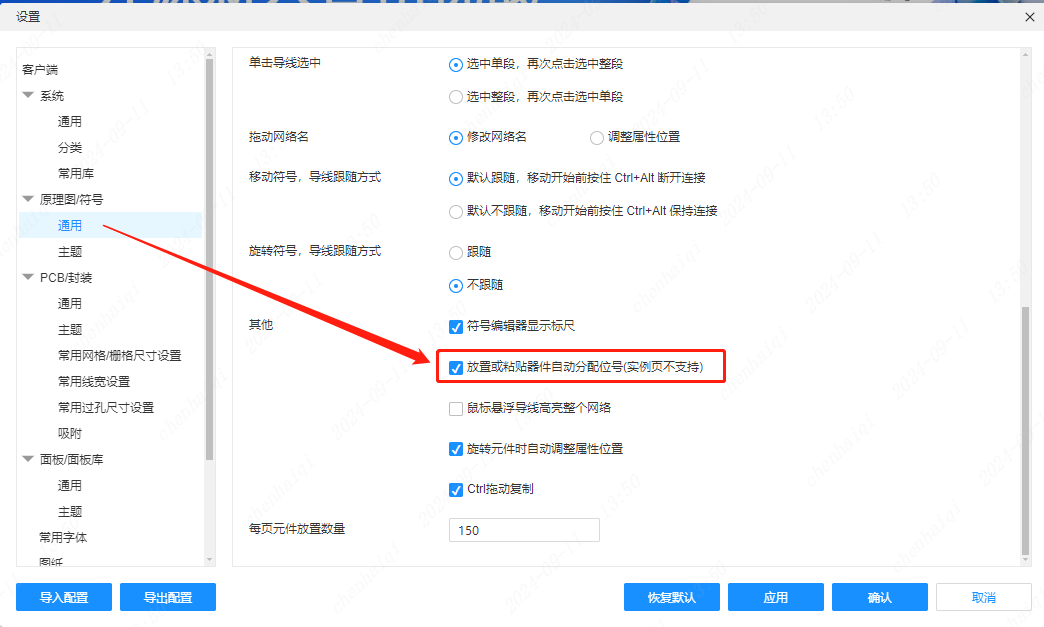

您好，如果是要合并pcb的话可以将他们复制粘贴到同一个板子。原理图中的位号可以设置默认增加。
悠悠三千载 作者
2024-09-11 14:04:48 来自未知
回复
这样操作的话，PCB需要重新布线吧？
嘉立创EDA小七 官方
2024-09-11 14:11:00 来自未知
回复
复制粘贴都原理图更新到pcb的话是要重新不显得，直接复制pcb也可以。
悠悠三千载 作者
2024-09-11 20:03:49 来自未知
回复
那自动分配位号可以添加前缀或后缀吗？
嘉立创EDA小七 官方
2024-09-12 09:33:42 来自未知
回复

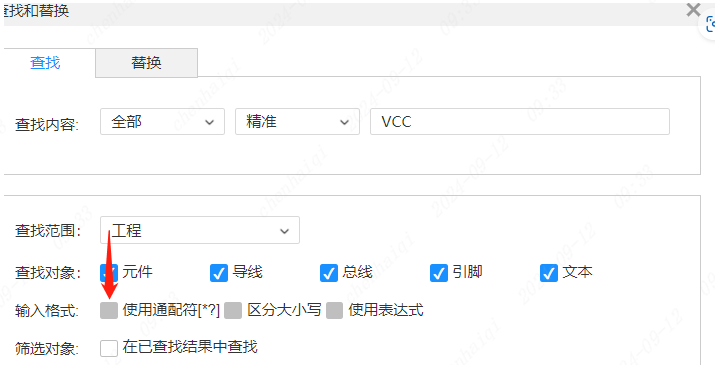

您好，如果需要价前缀和后缀的话我建议您可以试一下我们通配符的功能。教程：https://prodocs.lceda.cn/cn/schematic/edit-find-and-replace/#%E6%9F%A5%E6%89%BE%E5%92%8C%E6%9B%BF%E6%8D%A2
悠悠三千载 作者
2024-09-18 08:52:20 来自未知
回复
额，我说的是原理图位号可以添加前缀或后缀，可以识别不同板子，比如说我将两个板子放在一个pcb文件，都有位号C1，可以将其中一个C1_E，这个_E用来识别不同的主板。这种操作怎么实现呢？
嘉立创EDA小七 官方
2024-09-18 09:38:19 来自未知
回复
通配符就可以实现这种操作，您可以试试，但是不会自动生成，需要放好之后进行批量修改
悠悠三千载 作者
2024-09-18 13:58:30 来自未知
回复
可以出个教程吗？自己操作了下，发现替换除了问题？就是比如说有两个原理图，每个原理图里面有C1，C2，C3，...，这些位号，然后将其中一个原理图中的C1，C2，C3，。。。，修改为C1_E,C2_E,C3_E这种形式
嘉立创EDA小七 官方
2024-09-18 15:15:12 来自未知
回复
可以加我
