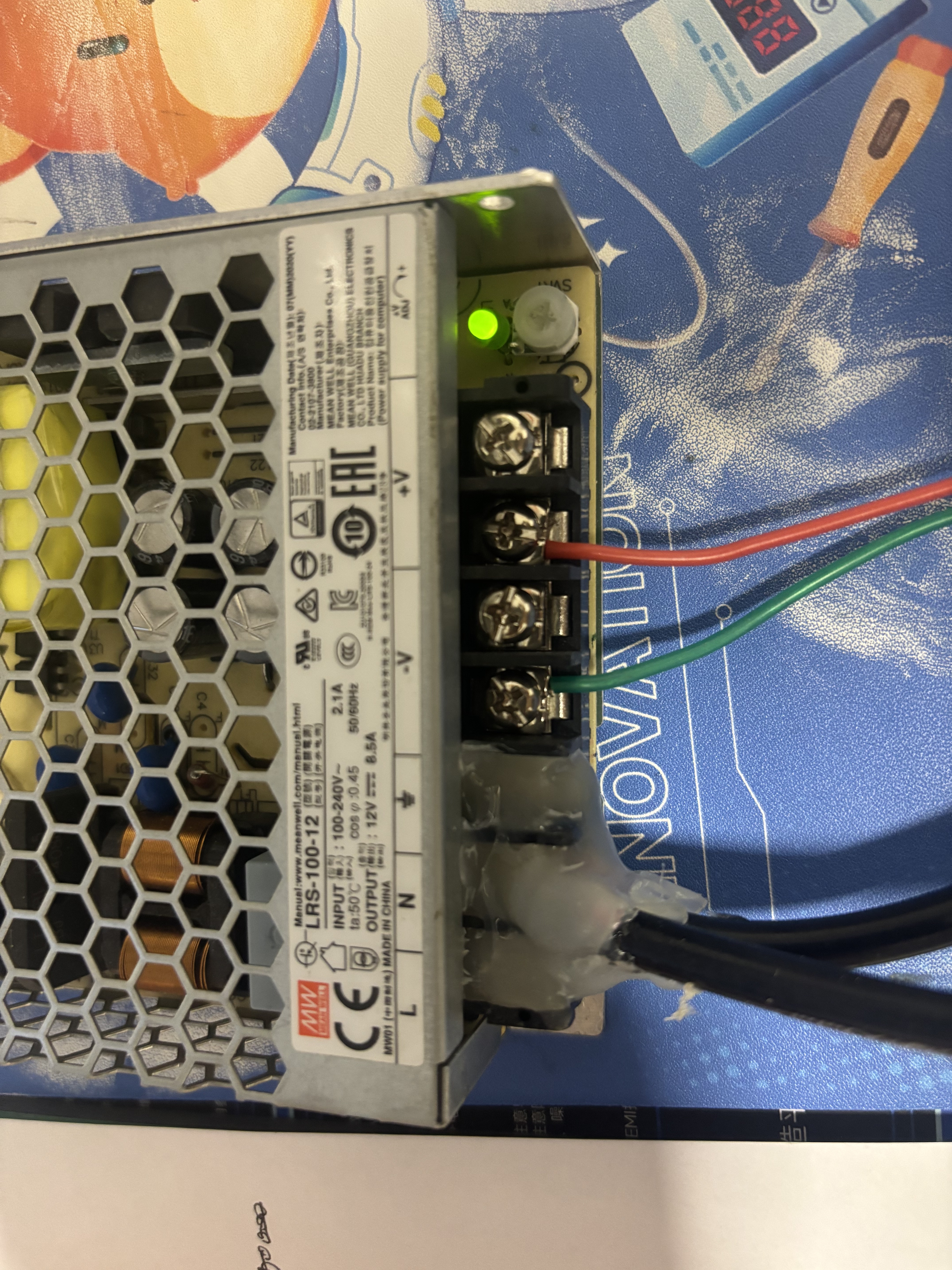

朋友们我有个开关电源如下图，电源是好的，现在也能正常使用。发这个帖子是有个奇怪的现象我不知道为什么。


这个本来是接一路输出的，当我想再接一路的时候，断电后我就想着用另外两个接线柱正好，但鬼使神差的我就用万用表通断档测了下接线柱，本意是两个+V相通，两个-V相通。


万万没想到四个接线柱相互导通！！！我心说明明上一秒正常输出的现在怎么还短路了呢，反复测了好几遍还是短路。不知道为何直接上电，哎还是正常输出12.10V。没有问题啊！再断电，还是能测出短路。。。。。是不是我万用表坏了呢，答案不是，万用表正常。


虽然搞不清状况但我还是接上了第二路输出了，现在也正常使用呢。不过为什么会发生四个接线柱都通的情况真的搞不清楚，发上来看看有没有知道什么情况的伙伴，科普一下！






\n#电路设计与技巧#
#电路设计与技巧#
嘉立创EDA
全部评论 默认 最新
d1Kz3Z3GUO
2024-09-30 23:52:54 来自未知
回复
电路板上的输出端并联了假负载电阻，你用电阻档测量阻值才是正确的方法。
captainzyol 作者
2024-10-01 06:48:14 来自未知
回复
假负载电阻说的就是我的万用表通短档位呗
d1Kz3Z3GUO
2024-10-01 09:42:23 来自未知
回复
就是已经焊接在电路板上的电阻，不是万用表的。 断电情况下，用万用表电阻档测量输出两端阻值，大概在几百欧左右，这是正常的。
captainzyol 作者
2024-10-02 00:18:13 来自未知
回复
嗷嗷，我理解了，就是这个电源的电路板上是在输出端并联了假负载电阻的，阻值是在几百欧左右。 这样的话，断开市电后我应该用万用表的电阻档测量输出端，而不是用通断档来测输出端。对吧
老电子开发
2024-09-19 10:40:27 来自未知
回复
刚通完电，电容电还没有放完，用电阻挡测试会出现短路的效果，其实是放电的结果。放完后就不会出现短路了。[微笑]
captainzyol 作者
2024-09-19 13:08:18 来自未知
回复
原来是这样啊！谢谢，我按这个思路复测一验证一下。[抱拳]
