使用立创EDA专业版设计多个PCB后,导出带PCB带元器件的3D文件,然后导入到专业3D设计软件进行外壳及装配建模,3D设计软件会将不同导出文件的PCB部分识别成同一个,下次打开结构设计工程后所有PCB都全部替换成一模一样的,为了测试差异性,使用使用AD设计软件导出多个PCB设计的3D文件,再导入3D设计软件进行建模,发现并不会有这个问题。后来经过逐步对比文件及测试,发现是立创EDA专业版导出PCB设计的3D文件时,PCB板的step文件命名都是一样的,(并且后期不可修改)造成3D设计软件在调用装配过程中全部识别为同一PCB的step文件,替换原来正确的PCB的3D文件,希望能够优化一下,要么导出时PCB的3D文件部分带上时间戳,要么可以自定义PCB文件的名称,谢谢。问题反馈

\n#其他问题#
#其他问题#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小吴 官方
2024-09-22 10:37:51 来自未知

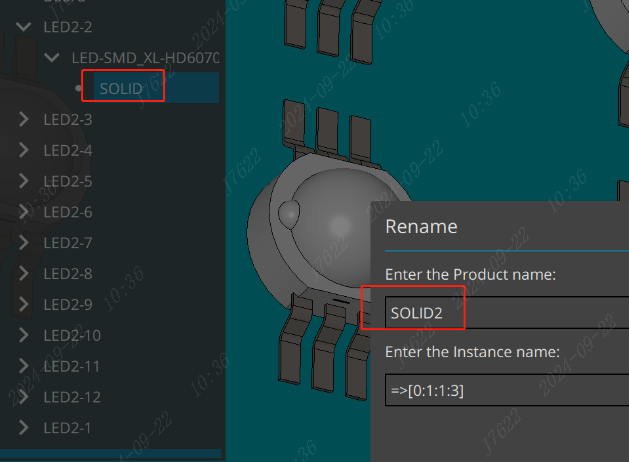

这个是因为两个文件的结构里名称重复导致的问题,后面会改一下导出step文件的结构,保证每个元件的名称不冲突。先用这个临时方法:用CAD Assistant软件打开3D文件,左侧树点击每个零件一直展开树,展开到最后一层“SOLID”,然后把改一个名字例如“SOLID2”,保存覆盖原有文件。这样应该就不会冲突了
