看开源广场上大师们的作品，有些led给的是1k的电阻，有些led给50欧电阻，这不是很懂，想问下，如何去给电路中led给到合适的电阻？

\n#原理图设计#
#原理图设计#
嘉立创EDA
全部评论 默认 最新
0N9E0vmKds
2024-10-03 00:06:15 来自未知
回复
0603的贴片 LED 我一般是用5.1K电阻，和 Type-C 的 CC 电阻共用物料
d1Kz3Z3GUO
2024-09-30 23:21:22 来自未知
回复
以开关电源上的那种小的绿色LED灯为例，我一般取值5ma---10ma左右，延长寿命。I=U/R。 不同的LED，最高要求的电流范围不一样，电流小了，灯也会暗些。 总结：按照低电流设置电阻。
765432uU025C
2024-09-26 16:05:26 来自未知
回复
自己看上去不刺眼 不闪眼就好
hb-lhw
2024-09-25 11:24:26 来自未知
回复
看采用哪种颜色的发光管，以及亮度是哪种；跟电路也有关系。我们用的有的是470欧，有的是2K，有的是4.7K。样板先调试，感觉亮度可以，就定型下来。
Steam 作者
2024-09-25 16:04:28 来自未知
回复
原来是这样，终于明白了，谢谢大佬指点[玫瑰][玫瑰][玫瑰]
ybc668
2024-09-25 09:17:23 来自未知
回复
Steam 作者
2024-09-25 16:05:24 来自未知
回复

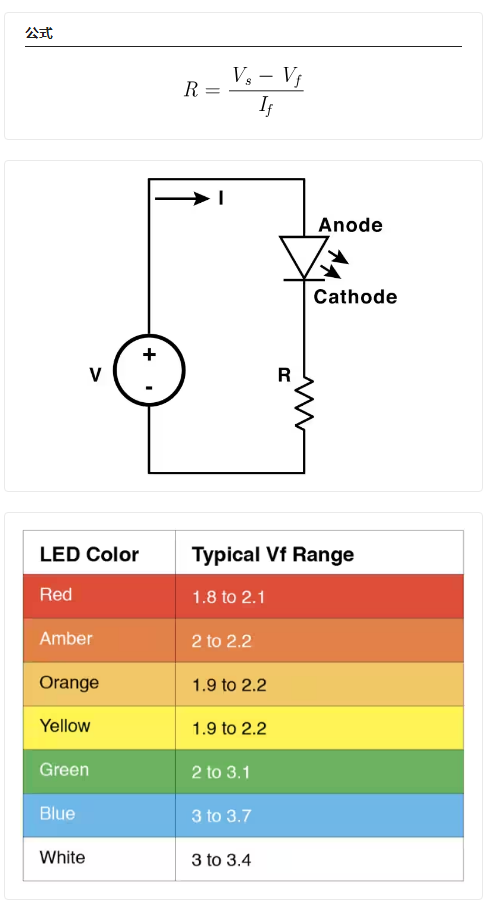

谢谢大佬的图示，非常有用的学习参考[强]
