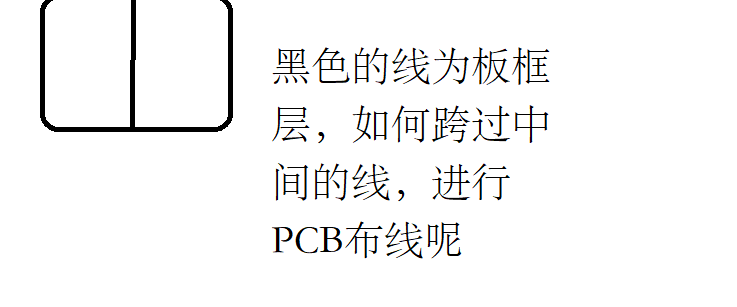

PCB板框层，一个封闭图形里面，又有多个封闭图形，如何跨这些不同封闭图形的板框层布线？

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
HGQ2110
2024-10-11 16:12:22 来自未知
回复
原理图使用插件代替吧，这样就可以左边放一个插件，右边放一个插件（间隙放适合，实现使用0R电阻焊接）
嘉立创EDA小七 官方
2024-10-11 09:05:07 来自未知
回复
您好，如果使用板框线进行绘制中间的线，那么实际制板会进行v割的，所以即使是横跨的导线也会被切断的。
