事情是这么回事，我的插排有四个独立按键，每个按键都有个笑脸灯，当通电的时候笑脸亮起，该市电接口就可以给设备提供交流电了。

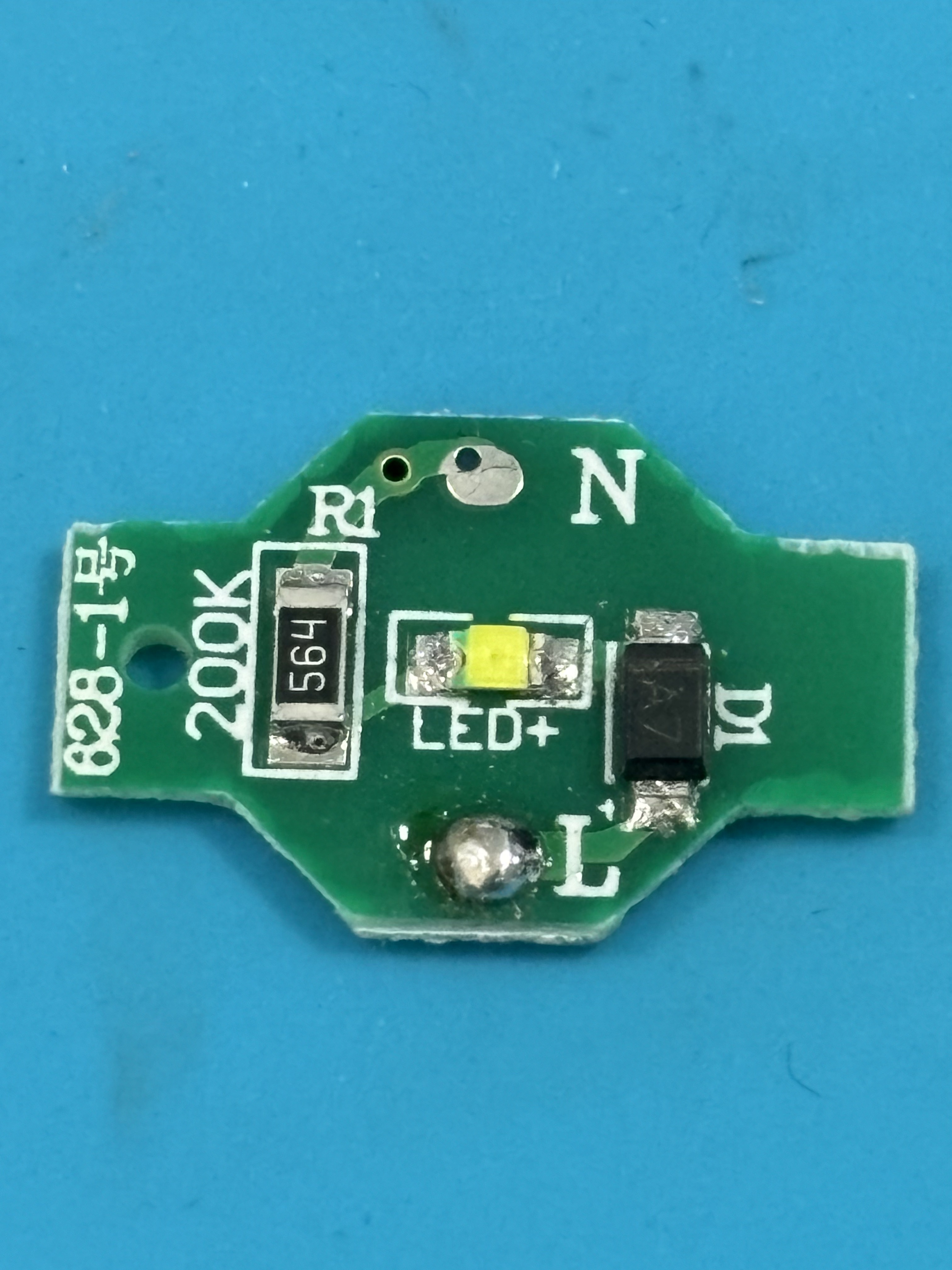

然后昨晚有一路的灯就不亮了，但能正常提供交流电。于是我就拆开看了看。发现竟然就是平时用的0805的SMD灯珠（不知道LED的具体参数，只是看着长相就想平时用的那种）。

然后就是一个560K的限流电阻和一个稳压二极管。

我就想这不是直流电流中用的吗？在交流也能好使吗？这是交流220V啊！市电、强电呀！这是什么原理。有知道的朋友吗？

还有这个是不亮是因为灯珠坏了，我用二极管档测了，点不亮。我打算直接换个白色灯珠上去，这样会不会有危险呀！

\n#电路设计与技巧#
#电路设计与技巧#
嘉立创EDA
全部评论 默认 最新
captainzyol 作者
2024-10-12 08:41:46 来自未知
回复
白色LED已经换成普通的0805的贴片白光LED，并且通交流220V测试了。点亮了，没发生危险。哈哈 有网友分享了原理，但我也没消化完。总之灯亮了
王豆腐
2024-10-11 09:48:23 来自未知
回复
二极管是整流管，原理就是半波整流，电阻有分压限流作用，灯珠两端只有它本身VF值的电压
captainzyol 作者
2024-10-11 10:03:07 来自未知
回复
你好，半波整流是不是整流桥，全桥和半桥那个相关的。我记得全桥4个二极管，半桥2个二极管，是不是？ 电阻的分压限流交流电也好使呗， VF值不就是正向导通压降嘛也就是正好点亮灯珠的电压，也就是将发光二极管当成电阻，和串联的560K电阻分压了是吧
王豆腐
2024-10-11 11:42:21 来自未知
回复
设市电为U，LEDVF=3V，半波整流仅需一个二极管，在交流的正半周期导通，负半周期截止，在没有电容的情况下得到平均电压约等于0.45U的直流；LED灯珠是钳位等于它本身VF值的电压，本身没有限流的功能，已知LED+到N的平均电压为99V，那么LED-到N的电压=0.45U-LEDVF=99-3=96V;电阻电流=96/560K≈170uA，那么流过LED的电流也是170uA；所以灯珠是钳位电压的作用，与两个电阻分压是不同的。
王豆腐
2024-10-11 11:46:43 来自未知
回复
我不是专业人士，建议您自行查询资料验证，防止我理解有误对您造成误导[抱拳]
captainzyol 作者
2024-10-12 08:24:40 来自未知
回复
我觉得你说的很专业，谢谢
