公司项目已经延期验收了，出现的问题就是仪器重启，挺急的，看到的朋友如果有好办法希望能仗义相助！谢谢啦！

下面描述一下产品功能和故障现象；

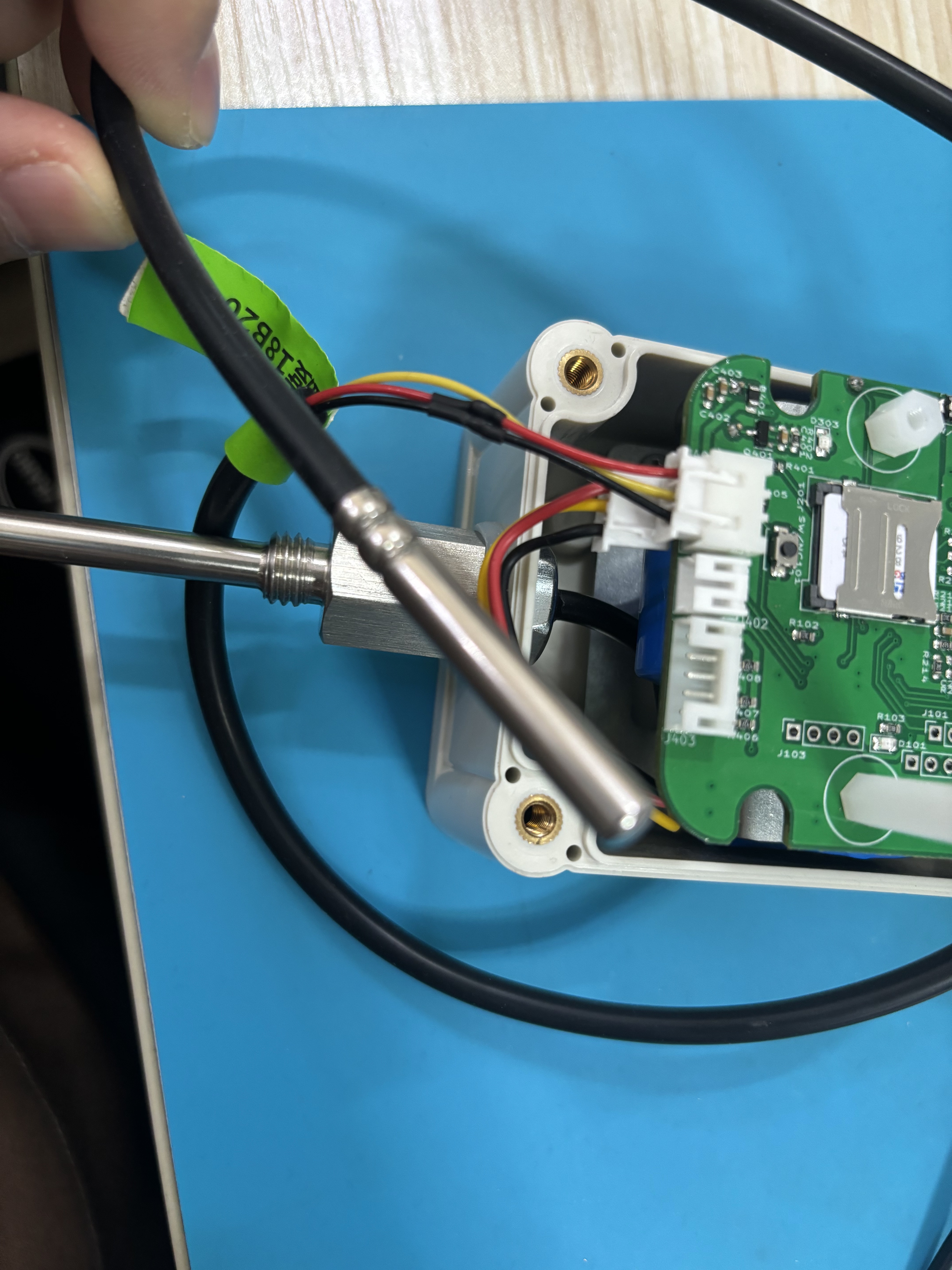

产品是18B20采集温度，通过CAT1上传的，用的是内置电池，为了省电仪器采用全切模式，休眠时只有外部时钟芯片有电，到点唤醒MCU进行温度采集和上传的工作。

小批量测试的一个月内一直正常，时间来到十月份，批量生产了50台后现仪器无法自动唤醒上传的情况。

发现无法自动唤醒的仪器当触碰开关的时候现象跟首次上电一模一样。

经过几天的复现和寻找规律，判断就是18B20传感器连接后极易复现故障。

我考虑可能是十月天气干燥，传感器积累静电，将静电引入导致。今天用打火机内的电打，电击传感器头部，结果真的100%复现现象。

虽然能百分百复现故障了，但真不知道如何解决了。因为温度传感器的外壳不是地，是单独的一个金属体只是为了将温度传导给传感器的。

希望有经验的师傅能帮忙出出主意！

我相信人人多力量大！谢谢大家！

\n#PCB布局与走线#
#PCB布局与走线#
嘉立创EDA
全部评论 默认 最新
w5yxVp2aHL
2024-10-16 12:41:58 来自未知
回复
不改板的情况下可以做块小板专门用于esd防护试试。 对外接口信号线电阻+TVS，电源线电感磁珠+tvs
captainzyol 作者
2024-10-16 19:57:25 来自未知
回复
谢谢,我试试
x785m95y15
2024-10-16 10:10:20 来自未知
回复
要不温度计做隔离，要不加个看门狗，可以找找问题的根本原因再分析
captainzyol 作者
2024-10-16 10:27:37 来自未知
回复
改硬件得下次了，这批是订单等着交货了，但出现这个问题了。现在想着怎么给这批板子交给客户。 看门狗是用的，但是休眠的时候系统是断电了，只有外部时钟芯片在跑，到点了它会给系统上电。现在的问题就是出在系统休眠期间，这个时候看门狗没用。 真是不知道该怎么办了，目前能想到的办法都尝试了。。。
x785m95y15
2024-10-16 11:08:44 来自未知
回复
加外部看门狗，不自动唤醒就重启cat1，另外你怀疑是静电，加esd和tvs不行吗
captainzyol 作者
2024-10-16 11:29:46 来自未知
回复
外部看门狗还真不懂，但是TVS这些他们还在想办法测试 因为考虑静电是又传感器的地线引到板子的，然后他们是共地的，没想明白怎么加TVS。 正常tvs不都是加在电源正极或者信号上然后导向地嘛 现在都是地可该如何加呢。。没有思路啊
x785m95y15
2024-10-16 14:18:28 来自未知
回复
tvs不知道就加双向的呗，外部看门狗要长延迟的可以看看，另外测试一下静电对cat1供电的影响
captainzyol 作者
2024-10-16 19:33:57 来自未知
回复
谢谢,都试试
Q009KhZh1u
2024-12-02 21:11:27 来自江苏
回复
传感器的地和外壳不是供地的。
captainzyol 作者
2024-12-05 08:29:01 来自黑龙江
回复
嗯，传感器外只连着硅胶线。理论上是与电路板根本没有链接的
876543rT610x
2024-12-05 08:48:54 来自广东
回复
电路板的地和外壳的地短接，供电的VCC口加TVS
