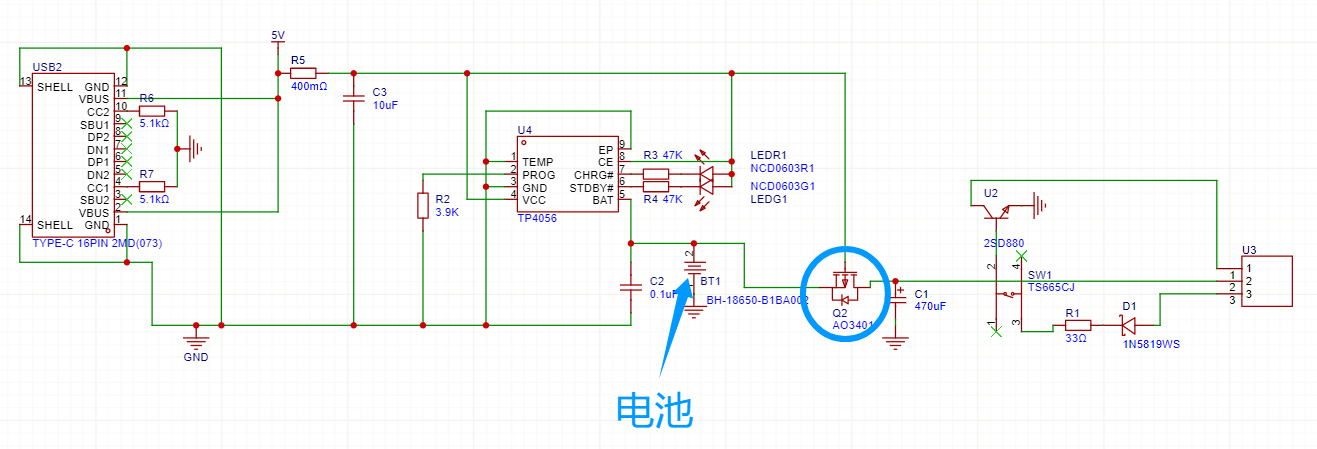

原理图是我自己画的，前边是4056给电池充电。当电池充满电后给后边的电弧提供电能。

那我想当USB接入电源充电的时候，后边就不能放电了，然后就放了P-mos，连接到4056的充电引脚，当充电的时候这块就是高电平，然后电池也是高电平。于是mos就关闭状态，此时后方电弧没有电源。

当USB断开充电器后P-mos的G脚变成低，电池有电，P-mos就导通给后边供电。

最开始的想法就是这样

但是复盘的话感觉很乱。就比如USB有电的时候4056给电池充电，是不是mos的GS电压是不是也能流到电池呢？我的充电芯片是不是就乱了。。。



高手指点指点，谢谢
